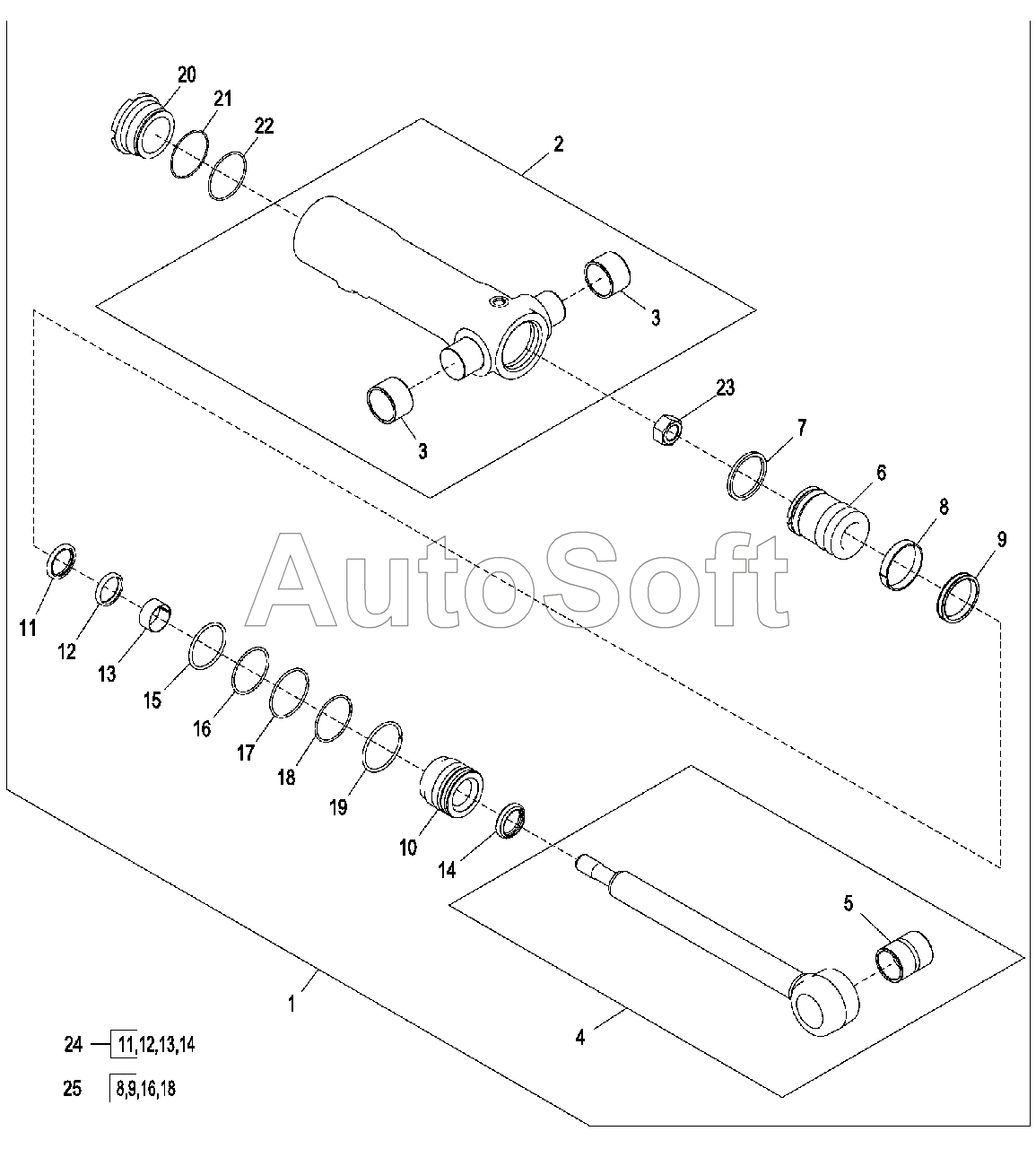

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Цилиндр механизма поворота и рем. комплект (-234969)
/520.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Гидравлический цилиндр | |
| 2 | A***4 | Гильза гидравлического цилиндра | |
| 3 | H***8 | Втулка | |
| 4 | A***3 | Шток гидравлического цилиндра | |
| 5 | H***2 | Втулка | |
| 6 | H***2 | Поршень | |
| 7 | H***7 | Кольцо поршня | |
| 8 | R***6 | Компенсационное кольцо | |
| 9 | R***4 | Сальник | |
| 10 | H***9 | Направляющая штока гидроциллиндра | |
| 11 | A***1 | Сальник | |
| 12 | H***3 | Сальник | |
| 13 | H***7 | Компенсационное кольцо | |
| 14 | A***4 | Сальник | |
| 15 | F***R | Уплотнительное кольцо | |
| 16 | R***1 | Защитное кольцо | |
| 17 | H***3 | Пружинное кольцо | |
| 18 | H***4 | Уплотнительное кольцо | |
| 19 | H***9 | Пружинное кольцо | |
| 20 | H***6 | Крышка гидроцилиндра | |
| 21 | H***3 | Защитное кольцо | |
| 22 | P***3 | Уплотнительное кольцо | |
| 23 | H***9 | Гайка | |
| 24 | A***3 | Комплект гидроцилиндров | |
| 25 | A***6 | Комплект гидроцилиндров |
