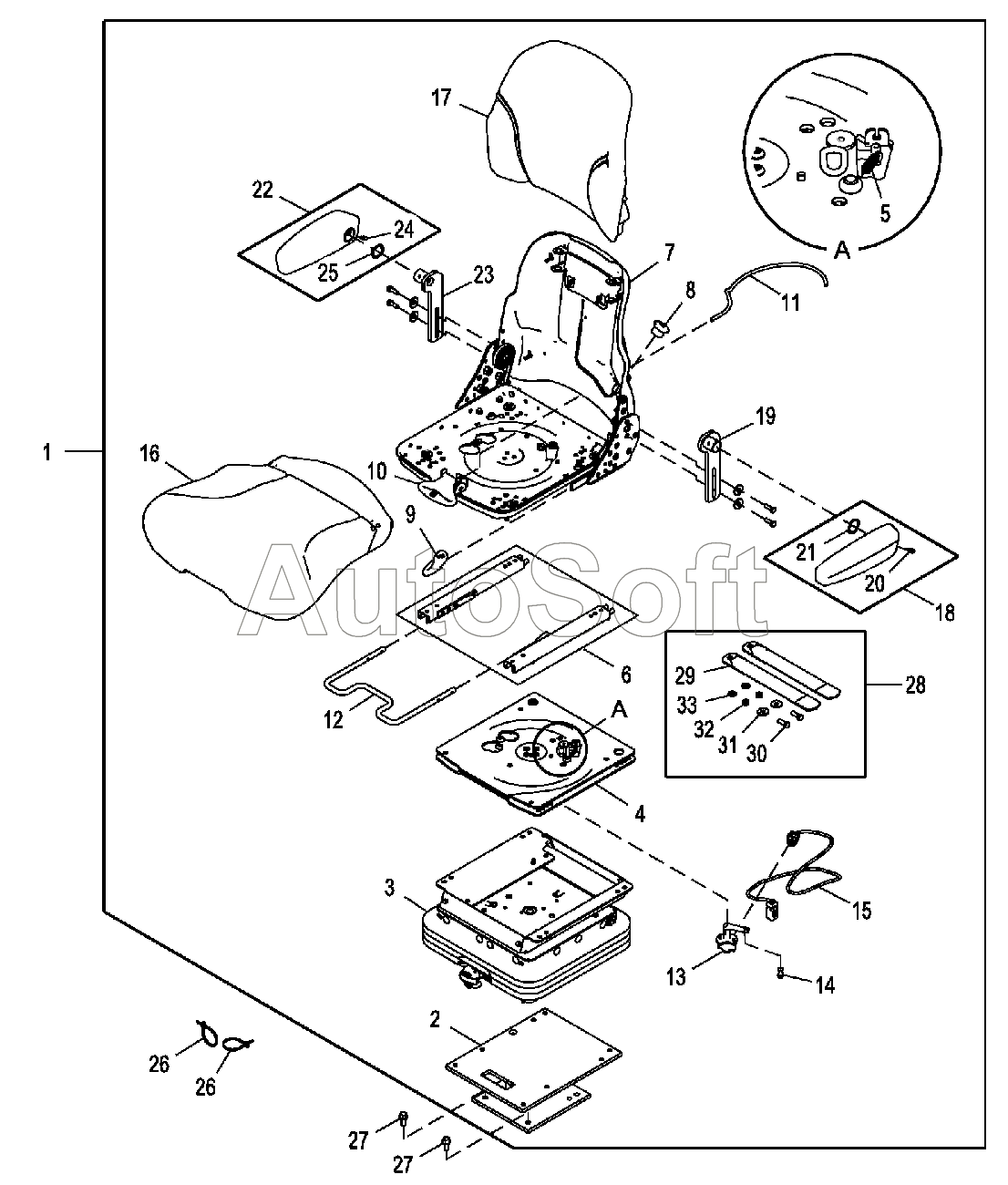

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Сиденье с механической подвеской, тканевая обивка
/337.gif)
26
26
18
19
20
21
22
23
24
25
17
27
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***2 | Сиденье | |
| 2 | A***4 | База | |
| 3 | A***5 | Подвеска сиденья | |
| 4 | A***1 | Вертлюг | |
| 5 | T***7 | Пружина | |
| 6 | A***3 | Комп. направляющ. сиденья | |
| 7 | A***5 | Поддон | |
| 8 | A***6 | Комплект ручки сиденья | |
| 9 | A***8 | Комплект ручки сиденья | |
| 10 | A***7 | Рукоятка | |
| 11 | A***5 | Компл. каб. рег. сиденья | |
| 12 | A***9 | Комплект рычагов | |
| 13 | A***0 | Комплект переключателя | |
| 14 | T***9 | Гайка | |
| 15 | A***0 | Жгут проводов | |
| 16 | A***2 | Подушка | |
| 17 | A***3 | Подушка | |
| 18 | A***8 | Комплект подлокотника | |
| 19 | A***9 | Кронштейн | |
| 20 | T***4 | Винт | |
| 21 | T***5 | Шайба | |
| 22 | A***0 | Комплект подлокотника | |
| 23 | A***0 | Кронштейн | |
| 24 | T***4 | Винт | |
| 25 | T***5 | Шайба | |
| 26 | R***2 | Обвязной хомут | |
| 27 | 1***5 | Винт | |
| 28 | A***3 | Комплект ремней | |
| 29 | A***3 | Комплект ремней | |
| 30 | 1***6 | Винт с головкой | |
| 31 | 2***5 | Шайба | |
| 32 | M***1 | Стопорная гайка | |
| 33 | 2***9 | Шайба |
