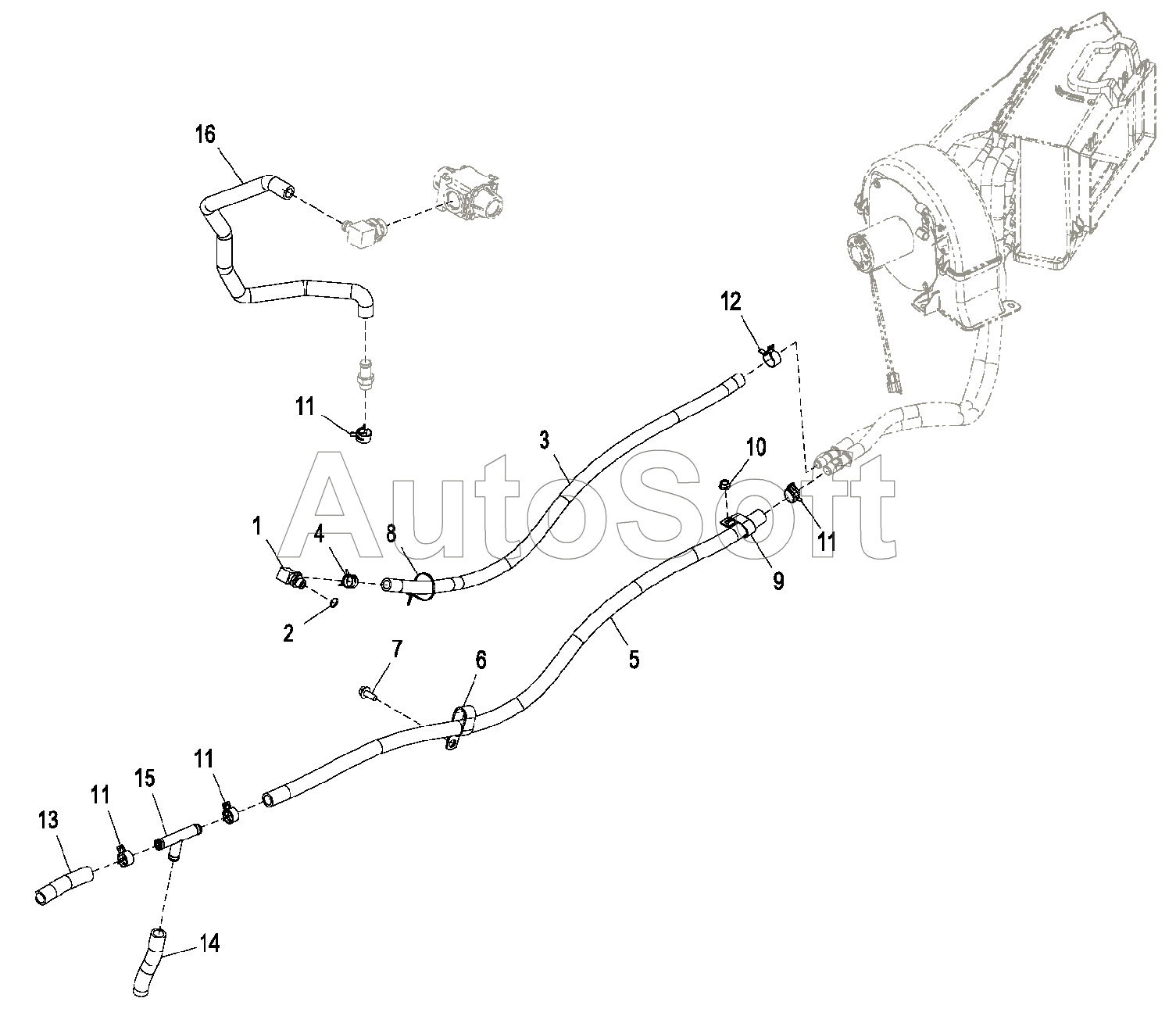

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Трубопровод обогревателя
/343.gif)
8
16
15
14
13
12
11
11
11
11
10
9
1
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Коленчатый патрубок | |
| 2 | 5***3 | Уплотнительное кольцо | |
| 3 | M***8 | Шланг без конц. арматуры | |
| 4 | T***4 | Шланговый зажим | |
| 5 | M***0 | Шланг без конц. арматуры | |
| 6 | T***9 | Скоба | |
| 7 | 1***5 | Винт | |
| 7 | 1***8 | Винт | |
| 8 | R***2 | Обвязной хомут | |
| 9 | A***9 | Зажимная скоба | |
| 10 | 1***6 | Фланцевая гайка | |
| 11 | H***2 | Шланговый зажим | |
| 12 | T***6 | Скоба | |
| 13 | M***0 | Шланг без конц. арматуры | |
| 14 | M***0 | Шланг без конц. арматуры | |
| 15 | N***2 | Фитинг | |
| 16 | T***7 | Шланг радиатора |
