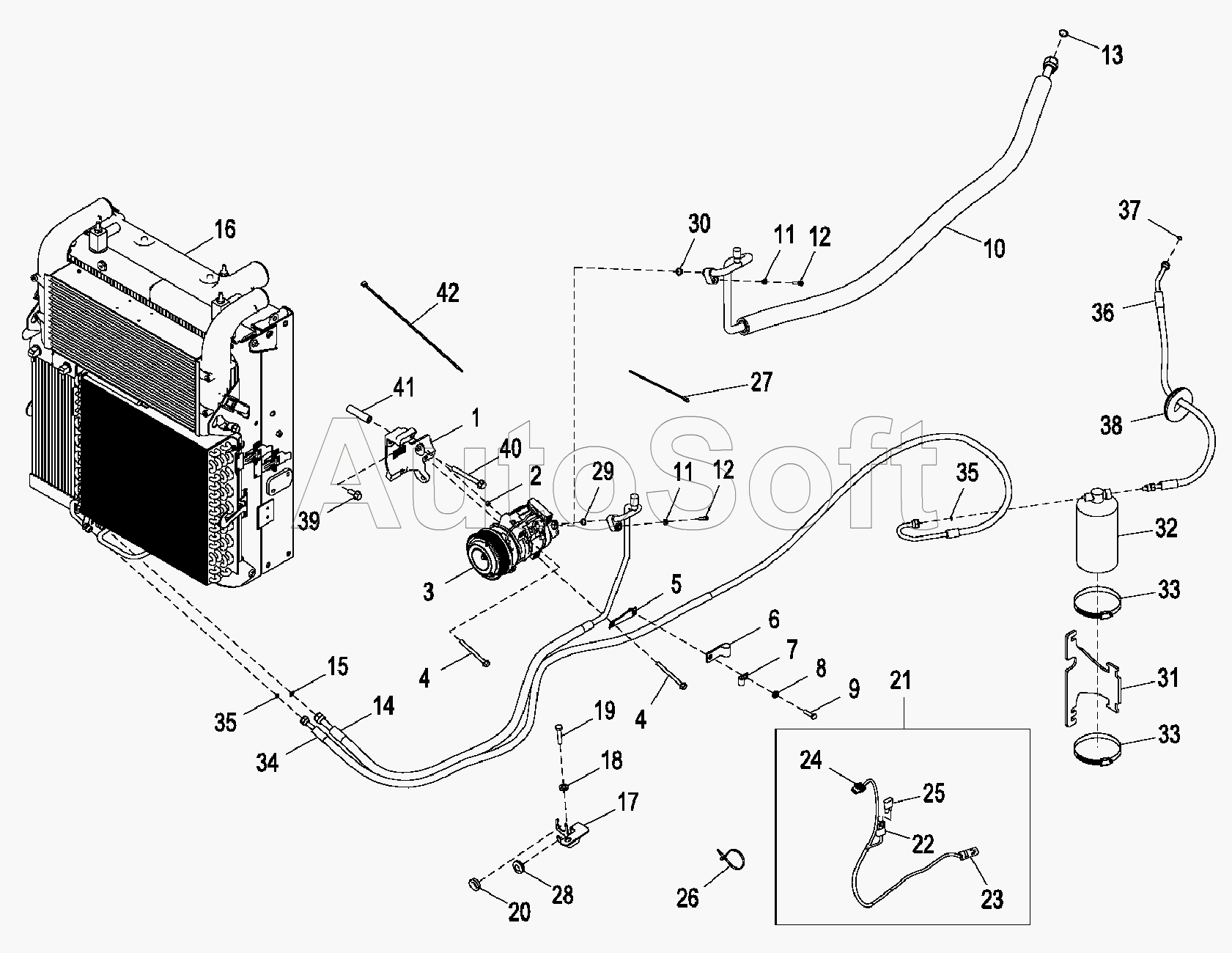

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Система кондиционирования воздуха (двигатели 4045HT054, 4045HT072, 4045HT086, 4045HT087)
/345.gif)
34
34
24
25
26
27
28
29
30
31
32
33
33
23
34
35
35
36
36
36
37
38
39
40
41
42
12
12
2
3
4
4
5
6
7
8
9
10
11
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***1 | Кронштейн | |
| 2 | 3***9 | Пружинный шплинт | |
| 3 | R***0 | Компрессор | |
| 4 | 1***3 | Винт | |
| 5 | A***3 | Пластина | |
| 6 | T***3 | Скоба | |
| 7 | R***7 | Скоба | |
| 8 | 2***8 | Шайба | |
| 9 | 1***3 | Винт с головкой | |
| 10 | A***1 | Шланг хладагента | |
| 11 | 2***3 | Шайба | |
| 12 | 1***5 | Винт | |
| 13 | T***9 | Уплотнительное кольцо | |
| 14 | A***1 | Шланг хладагента | |
| 15 | R***0 | Уплотнительное кольцо | |
| 16 | A***2 | Радиатор | |
| 17 | T***1 | Кронштейн | |
| 18 | 2***9 | Шайба | |
| 19 | 1***2 | Винт с головкой | |
| 20 | R***5 | Уплотнение | |
| 21 | A***9 | Жгут проводов | |
| 22 | 5***2 | Держатель диода | |
| 23 | 5***0 | Корпус электрического разъема | |
| 24 | 5***6 | Блок устройства электрического разъема | |
| 25 | A***9 | Диод | |
| 26 | R***2 | Обвязной хомут | |
| 27 | T***0 | Обвязной хомут | |
| 28 | R***0 | Уплотнение | |
| 29 | 5***9 | Уплотнительное кольцо | |
| 30 | 5***0 | Уплотнительное кольцо | |
| 31 | T***6 | Кронштейн | |
| 32 | A***8 | Расширительный бачок/осушитель | |
| 33 | T***4 | Скоба | |
| 34 | A***7 | Шланг хладагента | |
| 34 | A***7 | Шланг хладагента | |
| 35 | R***9 | Уплотнительное кольцо | |
| 36 | A***8 | Шланг хладагента | |
| 36 | A***8 | Шланг хладагента | |
| 37 | R***9 | Уплотнительное кольцо | |
| 38 | M***9 | Изоляционная трубка | |
| 39 | 1***5 | Винт | |
| 40 | R***8 | Винт | |
| 41 | T***5 | Распорная втулка | |
| 42 | H***8 | Обвязной хомут |
