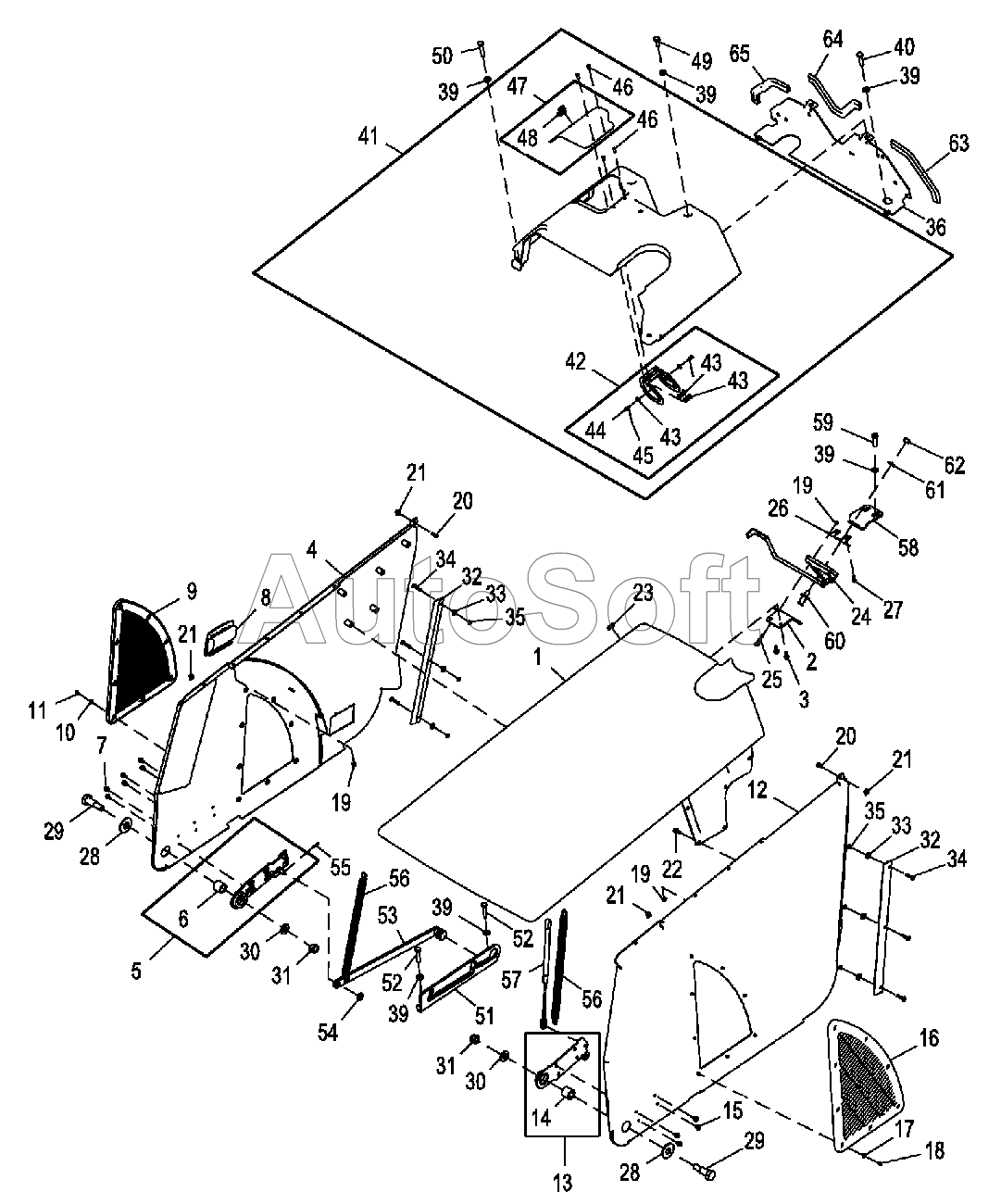

Каталог запасных частей к технике: John Deere JD-315SK(часть 2) (2015). Капот и боковые панели (Engine 4045TT096-)
/353.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
21
21
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
38
39
39
39
39
39
39
40
41
42
43
43
43
44
45
46
46
47
48
49
50
51
52
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| T122370 | T***0 | Пружинный стопорный штифт | |
| T324590 | T***0 | Стержень | |
| 1 | A***2 | Капот | |
| 2 | T***1 | Пластина | |
| 3 | 1***2 | Винт | |
| 4 | A***6 | Капот | |
| 5 | A***7 | Ось поворота | |
| 6 | T***1 | Втулка | |
| 7 | 1***1 | Винт | |
| 8 | A***0 | Рукоятка | |
| 9 | T***1 | Жалюзи | |
| 10 | 2***6 | Шайба | |
| 11 | 2***0 | Винт | |
| 12 | A***5 | Капот | |
| 13 | A***6 | Ось поворота | |
| 14 | T***1 | Втулка | |
| 15 | 1***1 | Винт | |
| 16 | T***2 | Жалюзи | |
| 17 | 2***6 | Шайба | |
| 18 | 2***0 | Винт | |
| 19 | 1***3 | Фланцевая гайка | |
| 20 | 1***3 | Винт | |
| 21 | T***3 | Гайка | |
| 22 | 1***5 | Винт | |
| 23 | T***2 | Уплотнение | |
| 24 | A***6 | Фиксатор | |
| 25 | 1***3 | Винт | |
| 26 | T***2 | Кронштейн | |
| 27 | T***8 | Винт с головкой | |
| 28 | 2***6 | Шайба | |
| 29 | T***5 | Болт | |
| 30 | 2***1 | Шайба | |
| 31 | 1***8 | Стопорная гайка | |
| 32 | T***6 | Направляющая | |
| 33 | 2***9 | Шайба | |
| 34 | 1***3 | Винт | |
| 35 | 1***2 | Гайка | |
| 36 | A***0 | Опора | |
| 37 | T***3 | Кронштейн | |
| 38 | T***8 | Сварочная гайка | |
| 39 | 2***9 | Шайба | |
| 40 | 1***7 | Винт с головкой | |
| 41 | A***7 | Капот | |
| 42 | M***9 | Заклепка | |
| 43 | 2***3 | Шайба | |
| 44 | 4***5 | Крепление со штифтом | |
| 45 | 1***4 | Шплинт | |
| 46 | M***9 | Заклепка | |
| 47 | A***5 | Дверца | |
| 48 | A***1 | Блокировка | |
| 49 | 1***2 | Винт с головкой | |
| 50 | 1***0 | Винт с головкой | |
| 51 | T***0 | Направляющая | |
| 52 | 1***2 | Винт с головкой | |
| 53 | A***4 | Стержень | |
| 54 | 2***7 | Шайба | |
| 55 | 1***2 | Шплинт | |
| 56 | T***7 | Пружина растяжения | |
| 57 | A***6 | Газовый цилиндр | |
| 58 | T***4 | Уголок | |
| 59 | 1***0 | Винт с головкой | |
| 60 | T***8 | Ограничитель | |
| 61 | T***0 | Шайба | |
| 62 | 1***7 | Гайка | |
| 63 | T***6 | Изолятор | |
| 64 | T***7 | Изолятор | |
| 65 | T***6 | Изолятор |
