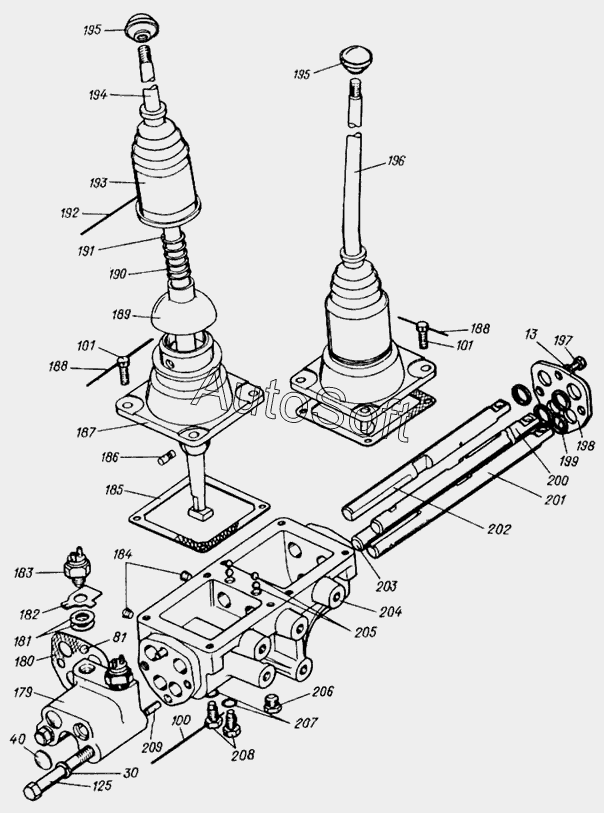

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Механизм переключения передач
13
30
40
81
100
179
180
181
182
183
184
185
186
187
188
188
189
190
191
192
193
194
195
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 30 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 40 | Т***5 | Заглушка | |
| 81 | Ш***0 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 100 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 179 | Т***5 | Корпус включателей | |
| 180 | Т***6 | Прокладка | |
| 181 | Т***4 | Прокладка регулировочная | |
| 182 | Т***9 | Шайба замковая | |
| 183 | В***8 | Включатель ВК418 ТУ 37.003.188-76 | |
| 184 | П***6 | Пробка 4-КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 185 | Т***9 | Прокладка | |
| 186 | А***5 | Штифт | |
| 187 | М***2 | Колонка | |
| 188 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 189 | А***3 | Колпачок | |
| 190 | 5***2 | Пружина | |
| 191 | 0***0 | Кольцо упорное | |
| 192 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 193 | 0***1 | Чехол | |
| 194 | М***9 | Рычаг переключения реверс-редуктора | |
| 195 | А***0 | Рукоятка | |
| 196 | М***8 | Рычаг переключения передач | |
| 197 | Б***6 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 198 | Т***5 | Крышка задняя | |
| 199 | К***2 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | |
| 200 | М***3 | Ползун переключения реверса | |
| 201 | Т***2 | Ползун переключения первой и второй передач | |
| 202 | М***0 | Ползун переключения редуктора | |
| 203 | Т***9 | Ползун переключения третьей и четвертой передач | |
| 204 | Т***3 | Корпус колонок | |
| 205 | Ш***0 | Шарик Б7, 938-200 ГОСТ 3722-81 | |
| 206 | П***6 | Пробка КГ3/8dmА12.016 ОСТ 23.1.117-83 | |
| 207 | К***2 | Кольцо 009-013-25-2-2 ГОСТ 18829-73 | |
| 208 | Т***5 | Винт специальный | |
| 209 | Ш***5 | Штифт 8h8х25 ГОСТ 3128-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
