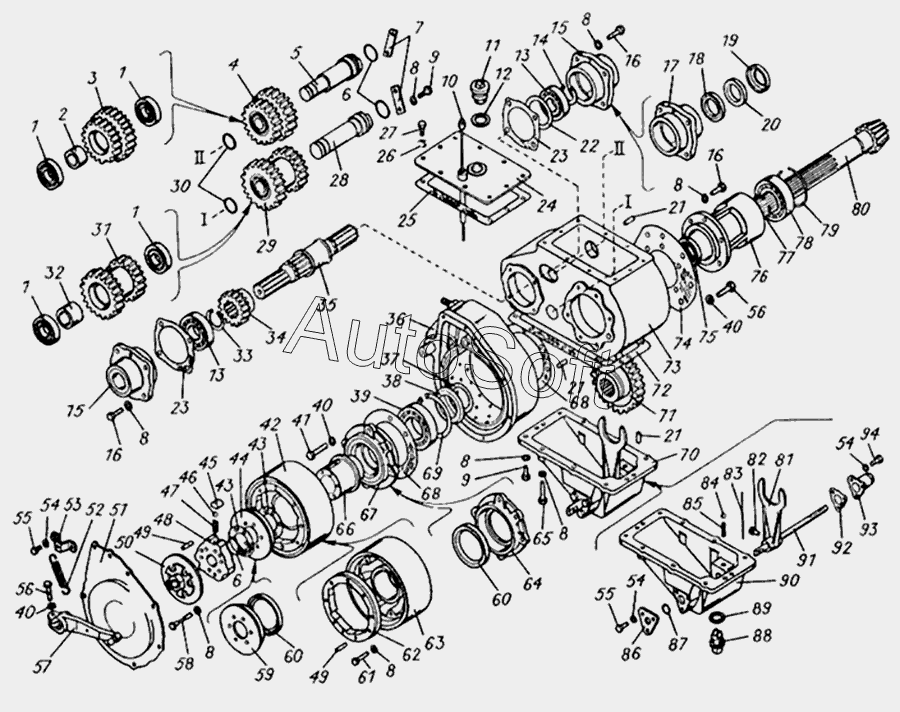

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Коробка раздаточная
59
70
70
69
68
68
67
66
65
64
63
62
61
60
60
71
58
57
56
56
55
55
54
54
54
53
52
51
50
49
49
48
83
94
93
92
91
90
89
88
87
86
85
84
47
82
81
80
79
78
77
76
75
74
73
72
11
22
21
21
21
20
19
18
17
16
16
16
15
15
14
13
13
12
23
23
10
9
9
8
8
8
8
8
8
8
8
7
6
6
5
4
3
2
1
1
1
1
МТ4.42.001-01
35
46
45
44
43
43
42
41
40
40
40
39
38
37
36
МТ4.42.001
34
33
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.42.001 | М***1 | Коробка раздаточная | |
| МТ4.42.001-01 | М***1 | Коробка раздаточная | |
| 1 | 2***А | Подшипник 208А ГОСТ 8338-75 | |
| 2 | 6***6 | Втулка распорная | |
| 3 | Т***3 | Шестерня промежуточная | |
| 4 | Т***2 | Шестерня промежуточная в сборе | |
| 5 | 6***0 | Ось верхняя | |
| 6 | К***2 | Кольцо 045-050-30-2-2 ГОСТ 18829-73 | |
| 7 | 6***6 | Планка | |
| 8 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 9 | Б***6 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 10 | Т***1 | Щуп | |
| 11 | 0***4 | Сапун в сборе | |
| 12 | 0***А | Прокладка сапуна | |
| 13 | 3***А | Подшипник 310А ГОСТ 8338-75 | |
| 14 | 0***1 | Кольцо НК-50 | |
| 15 | М***6 | Крышка в сборе | |
| 16 | Б***6 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 17 | Т***А | Крышка | |
| 18 | М***4 | Манжета 1.1-65х90-4 ГОСТ 8752-79 | |
| 19 | 6***8 | Обойма сальника | |
| 20 | 6***9 | Кольцо сальника | |
| 21 | Д***5 | Штифт установочный | |
| 22 | 0***0 | Кольцо | |
| 23 | 6***А | Прокладка | |
| 24 | Т***1 | Крышка а сборе | |
| 25 | 6***А | Прокладка крышки корпуса | |
| 26 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 27 | Б***6 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 28 | 6***9 | Ось нижняя | |
| 29 | Т***А | Блок шестерен в сборе | |
| 30 | К***2 | Кольцо 033-038-30-2-2 ГОСТ 18829-73 | |
| 31 | Т***А | Блок шестерен | |
| 32 | 6***3 | Втулка | |
| 33 | Т***1 | Кольцо | |
| 34 | М***3 | Шестерня | |
| 35 | М***1 | Вал коробки первичный | |
| 36 | Т***2 | Тормоз в сборе | |
| 37 | 0***4 | Кольцо 1Б-80 | |
| 38 | М***2 | Шайба маслоотражательная | |
| 39 | 2***1 | Подшипник 216 К1 ГОСТ 8338-75 | |
| 40 | Ш***6 | Шайба 14ОТ 65Г 096 ГОСТ 6402-70 | |
| 41 | Б***6 | Болт М14-6gх55.58.016 ГОСТ 7795-70 | |
| 42 | М***9 | Барабан тормозной в сборе | |
| 43 | Т***8 | Прокладка | |
| 44 | М***9 | Корпус с уплотнением в сборе | |
| 45 | М***9 | Сухарик | |
| 46 | Ш***0 | Шарик Б11, 906-100 ГОСТ 3722-81 | |
| 47 | Т***А | Пружина | |
| 48 | М***0 | Корпус сухариков | |
| 49 | Т***А | Штифт | |
| 50 | М***3 | Прижим | |
| 51 | М***2 | Крышка | |
| 52 | 7***0 | Пружина | |
| 53 | М***1 | Кронштейн | |
| 54 | Ш***6 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 55 | Б***6 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | |
| 56 | Б***6 | Болт М14-6gх45.58.016 ГОСТ 7796-70 | |
| 57 | М***2 | Рычаг тормоза | |
| 58 | М***9 | Болт | |
| 59 | Т***6 | Корпус сальника | |
| 60 | 0***5 | Манжета | |
| 61 | Б***6 | Болт М12-6gх50.88.016 ГОСТ 7795-70 | |
| 62 | М***3 | Венец | |
| 63 | М***5 | Барабан тормозной | |
| 64 | Т***А | Стакан | |
| 65 | Б***6 | Болт М12-6gх60.88.016 ГОСТ 7796-70 | |
| 66 | Т***А | Кронштейн барабана | |
| 67 | М***0 | Стакан в сборе | |
| 68 | Т***А | Прокладка | |
| 69 | 0***А | Кольцо | |
| 70 | М***4 | Поддон в сборе | |
| 70 | М***5 | Поддон в сборе | |
| 71 | Т***4 | Шестерня привода лебедки | |
| 72 | 6***А | Прокладка поддона | |
| 73 | М***4 | Корпус коробки раздаточной | |
| 74 | 6***А | Прокладка | |
| 75 | М***1 | Манжета 1.1-60х85-1 ГОСТ 8752-79 | |
| 76 | 6***4 | Рукав | |
| 77 | Т***7 | Кольцо запорное 60 МН470-61 | |
| 78 | 2***М | Подшипник 2712КМ | |
| 79 | А***А | Кольцо стопорное | |
| 80 | Т***А | Вал-шестерня | |
| 81 | 6***А | Вилка включения лебедки | |
| 82 | 3***0 | Винт установочный | |
| 83 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 84 | Ш***0 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 85 | А***А | Пружина фиксатора | |
| 86 | М***7 | Крышка | |
| 87 | К***2 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | |
| 88 | 5***2 | Пробка магнитная | |
| 89 | 5***3 | Кольцо уплотняющее | |
| 90 | М***4 | Поддон | |
| 91 | М***1 | Валик вилки включения лебедки | |
| 92 | М***8 | Прокладка | |
| 93 | Т***9 | Колпачок | |
| 94 | Б***6 | Болт М8-6gх20.88.016 ГОСТ 7796-70 |
