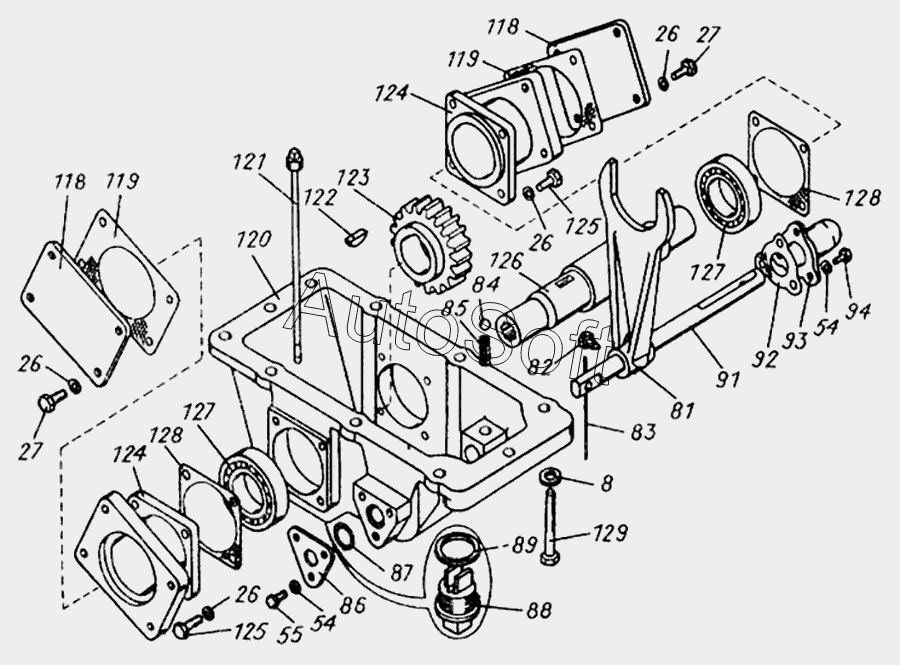

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Коробка раздаточная
92
129
128
128
127
127
126
125
125
124
124
123
122
121
120
119
119
118
118
94
93
8
91
89
88
87
86
85
84
83
82
81
55
54
54
27
27
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 26 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 27 | Б***6 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 54 | Ш***6 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 55 | Б***6 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | |
| 81 | 6***А | Вилка включения лебедки | |
| 82 | 3***0 | Винт установочный | |
| 83 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 84 | Ш***0 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 85 | А***А | Пружина фиксатора | |
| 86 | М***7 | Крышка | |
| 87 | К***2 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | |
| 88 | 5***2 | Пробка магнитная | |
| 89 | 5***3 | Кольцо уплотняющее | |
| 91 | М***1 | Валик вилки включения лебедки | |
| 92 | М***8 | Прокладка | |
| 93 | Т***9 | Колпачок | |
| 94 | Б***6 | Болт М8-6gх20.88.016 ГОСТ 7796-70 | |
| 118 | Т***8 | Крышка | |
| 119 | П***А | Прокладка | |
| 120 | М***7 | Поддон | |
| 121 | Т***0 | Щуп в сборе | |
| 122 | Ш***1 | Шпонка 8х11 ГОСТ 24071-80 | |
| 123 | Т***3 | Шестерня привода насоса | |
| 124 | Т***6 | Кронштейн насоса | |
| 125 | Б***6 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 126 | Т***1 | Вал привода насоса | |
| 127 | 2***5 | Подшипник 209К5 ГОСТ 8338-75 | |
| 128 | Т***А | Прокладка | |
| 129 | Б***6 | Болт М12-6gх130.88.016 ГОСТ 7795-70 |
