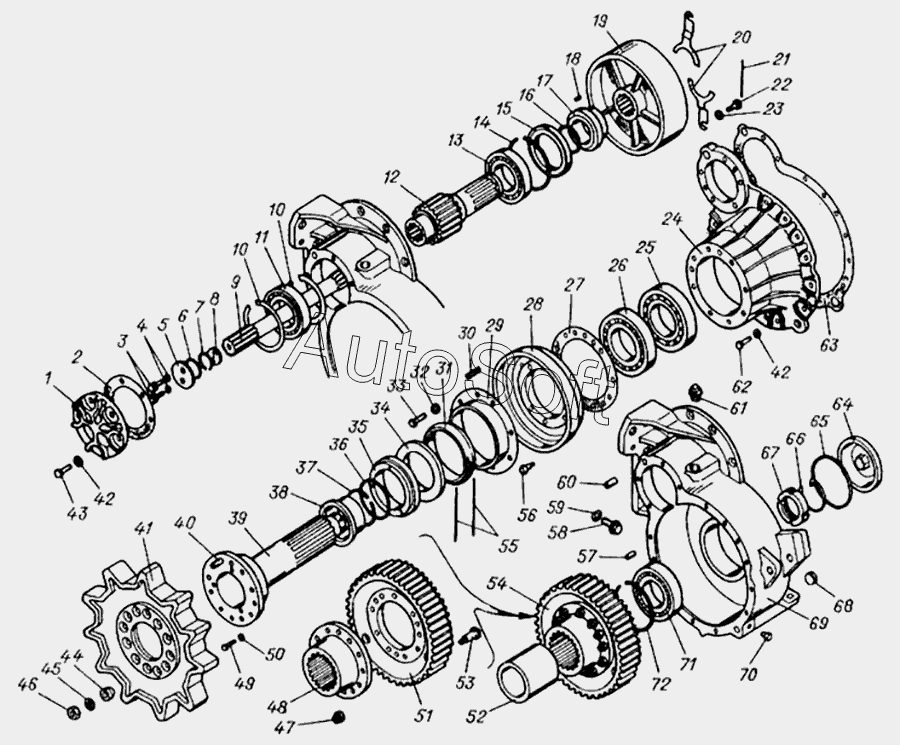

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Передача конечная
44
53
52
51
50
49
48
47
46
45
54
43
42
42
41
40
39
38
37
36
63
72
71
70
69
68
67
66
65
64
35
62
61
60
59
58
57
56
55
6
15
14
13
12
11
10
10
9
8
7
16
5
4
3
2
1
69
МТ4.39.001
25
34
33
32
31
30
29
28
27
26
МТ.39.001-01
24
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ.39.001-01 | М***1 | Передача конечная (правая) | |
| МТ4.39.001 | М***1 | Передача конечная (левая) | |
| Т4.39.011-1Р | Т***Р | Вал ведомый (состоит из деталей поз. 39 и 67) | |
| 1 | Т***4 | Крышка | |
| 2 | Т***3 | Прокладка | |
| 3 | 0***2 | Болт | |
| 4 | 0***2 | Кольцо уплотнительное | |
| 5 | 0***1 | Шайба упорная | |
| 6 | 0***9 | Кольцо уплотнительное | |
| 7 | 0***5 | Кольцо стопорное | |
| 8 | 0***1 | Заглушка | |
| 9 | Т***2 | Торсион | |
| 10 | 0***9 | Кольцо 1Б-160Г | |
| 11 | 6***М | Подшипник 62315КМ ГОСТ 8328-75 | |
| 12 | Т***3 | Шестерня ведущая | |
| 13 | 2***2 | Подшипник 2220К2 ГОСТ 8328-75 | |
| 14 | 6***Б | Кольцо пружинное | |
| 15 | М***4 | Манжета 2.1-150х180-4 ГОСТ 8752-79 | |
| 16 | 0***8 | Кольцо уплотнительное | |
| 17 | М***5 | Втулка уплотнения | |
| 18 | Ш***6 | Штифт 8h6х16 ГОСТ 3128-70 | |
| 19 | Т***В | Барабан тормозной | |
| 20 | Т***6 | Пластина стопорная | |
| 21 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 22 | Б***6 | Болт 3М12-6gх30.88.016 ГОСТ 7796-70 | |
| 23 | Ш***6 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 24 | М***5 | Крышка картера | |
| 25 | 2***2 | Подшипник 222 ГОСТ 8338-75 | |
| 26 | 2***М | Подшипник 2222КМ ГОСТ 8328-75 | |
| 27 | Т***3 | Прокладка | |
| 28 | М***2 | Крышка | |
| 29 | Т***6 | Шайба уплотнительная | |
| 30 | А***А | Пружина фиксатора | |
| 31 | Т***4 | Манжета | |
| 32 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 33 | Б***6 | Болт М12-6gх45.88.016 ГОСТ 7795-70 | |
| 34 | М***9 | Диск | |
| 35 | М***6 | Диск | |
| 36 | К***2 | Кольцо 140-145-36-2-2 ГОСТ 18829-73 | |
| 37 | Т***9 | Кольцо запорное | |
| 38 | Т***8 | Втулка | |
| 39 | Т***1 | Вал ведомый | |
| 40 | Т***А | Болт | |
| 41 | М***1 | Колесо ведущее | |
| 42 | Ш***6 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | |
| 43 | Б***6 | Болт М16-6gх70.88.016 ГОСТ 7795-70 | |
| 44 | Т***А | Втулка коническая | |
| 45 | Ш***6 | Шайба 24Т 65Г 096 ГОСТ 6402-70 | |
| 46 | Т***1 | Гайка | |
| 47 | М***0 | Гайка | |
| 48 | Т***А | Ступица ведомой шестерни | |
| 49 | Б***6 | Болт М10-6gх35.88.016 ГОСТ 7796-70 | |
| 50 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 51 | 6***Б | Шестерня ведомая | |
| 52 | Т***9 | Втулка | |
| 53 | М***8 | Болт призонный | |
| 54 | М***7 | Шестерня ведомая в сборе | |
| 55 | П***Ц | Проволока 1-0-1Ц ГОСТ 3282-74, L=1090мм | |
| 56 | М***5 | Штифт | |
| 57 | 7***6 | Штифт | |
| 58 | Т***А | Болт | |
| 59 | Ш***6 | Шайба 27 65Г 096 ГОСТ 6402-70 | |
| 60 | 6***5 | Штифт | |
| 61 | 6***2 | Пробка К-1,1/4 | |
| 62 | Б***6 | Болт М16-6gх40.88.016 ГОСТ 7796-70 | |
| 63 | Т***7 | Прокладка | |
| 64 | М***2 | Крышка | |
| 65 | К***2 | Кольцо 185-190-36-2-2 ГОСТ 18829-73 | |
| 66 | Т***0 | Кольцо стопорное | |
| 67 | Т***1 | Гайка | |
| 68 | Т***4 | Заглушка | |
| 69 | М***9 | Картер левый (зам) | |
| 69 | М***0 | Картер правый (зам) | |
| 70 | П***6 | Пробка КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 71 | 2***М | Подшипник 2318КМ ГОСТ 8328-75 | |
| 72 | Т***5 | Кольцо запорное |
