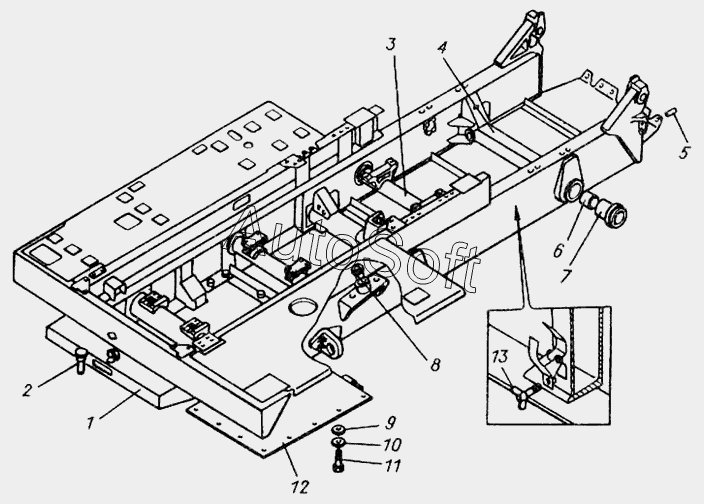

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Рама
1
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***2 | Остов рамы | |
| 1 | М***1 | Остов рамы | |
| 2 | М***6 | Шкворень | |
| 3 | М***5 | Труба средняя | |
| 4 | М***0 | Труба задняя | |
| 5 | 7***6 | Штифт | |
| 6 | Т***3 | Втулка | |
| 7 | М***2 | Втулка | |
| 8 | Т***1 | Втулка | |
| 9 | Ш***6 | Шайба 20.01.016 ГОСТ 11371-78 | |
| 10 | Ш***6 | Шайба 20ОТ 65Г 096 ГОСТ 6402-70 | |
| 11 | Б***6 | Болт 4М20х1,5-6gх60.88.016 ГОСТ 7796-70 | |
| 12 | М***8 | Лист съемный | |
| 13 | М***2 | Винт упора |
