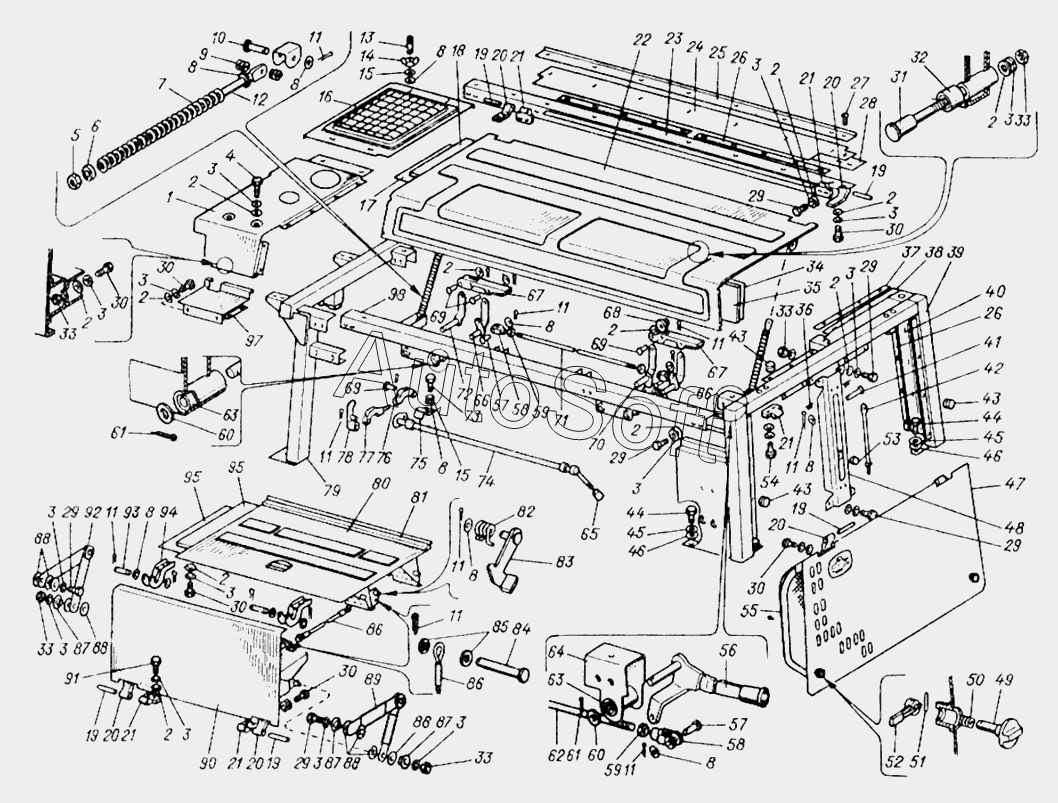

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Облицовка трактора
62
74
73
72
71
70
69
69
69
68
67
67
66
66
65
64
63
63
75
61
61
60
60
59
59
58
58
57
57
56
55
54
53
52
51
87
87
87
98
97
96
95
95
94
93
92
91
90
89
88
88
88
88
50
86
86
85
84
83
82
81
80
79
78
77
76
13
25
24
23
22
21
21
21
21
21
20
20
20
20
20
19
19
19
19
19
18
17
16
15
15
14
26
26
12
11
11
11
11
11
11
11
11
11
10
9
8
8
8
8
8
8
8
8
8
7
6
5
4
3
3
3
3
3
3
3
3
3
3
3
3
3
3
2
2
2
2
2
2
2
2
2
2
2
2
38
49
48
47
46
46
45
45
44
44
43
43
43
42
41
40
39
1
37
36
35
34
33
33
33
33
33
32
31
30
30
30
30
30
30
29
29
29
29
29
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***6 | Лист средний | |
| 2 | Ш***6 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 3 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 4 | Б***6 | Болт М12-6gх50.88.016 ГОСТ 7795-70 | |
| 5 | Г***6 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | |
| 6 | М***2 | Шайба упорная | |
| 7 | М***1 | Пружина | |
| 8 | Ш***6 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 9 | Т***7 | Пружина | |
| 10 | М***7 | Ось стойки | |
| 11 | Ш***6 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 12 | М***8 | Стойка | |
| 13 | Ш***6 | Шпилька М10-6gх25.58.016 ГОСТ 22032-76 | |
| 14 | Г***6 | Гайка М10-6Н.8.016 ГОСТ 3932-76 | |
| 15 | Ш***6 | Шайба 10 65Г 096 ГОСТ 6402-70 | |
| 16 | М***0 | Лист задний левый | |
| 17 | М***2 | Панель верхняя наружная | |
| 18 | М***1 | Панель верхняя внутренняя | |
| 19 | М***7 | Ось | |
| 20 | М***1 | Петля подвижная | |
| 21 | М***7 | Петля | |
| 22 | М***8 | Люк | |
| 23 | М***9 | Угольник левый | |
| 24 | М***7 | Прокладка большая | |
| 25 | М***0 | Накладка | |
| 26 | М***3 | Планка прижимная | |
| 27 | В***6 | Винт М8-6gх16.58.016 ГОСТ 17475-80 | |
| 28 | М***1 | Прокладка нижняя | |
| 29 | Б***6 | Болт М12-6gх25.88.016 ГОСТ 7796-70 | |
| 30 | Б***6 | Болт М12-6gх20.88.016 ГОСТ 7796-70 | |
| 31 | М***5 | Палец | |
| 32 | М***9 | Втулка | |
| 33 | Г***6 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 34 | М***4 | Панель правая наружная | |
| 35 | М***3 | Панель правая внутренняя | |
| 36 | 5***2 | Пружина клапана | |
| 37 | М***4 | Планка прижимная | |
| 38 | М***2 | Прокладка малая | |
| 39 | М***2 | Стойка передняя | |
| 40 | М***6 | Уплотнение | |
| 41 | М***4 | Палец | |
| 42 | М***1 | Стойка | |
| 43 | М***3 | Заглушка | |
| 44 | Б***6 | Болт М16-6gх32.88.016 ГОСТ 7796-70 | |
| 45 | Ш***6 | Шайба 16 65Г 096 ГОСТ 6402-70 | |
| 46 | Ш***6 | Шайба 16.01.016 ГОСТ 11371-78 | |
| 47 | М***4 | Решетка | |
| 48 | М***5 | Стойка | |
| 49 | М***9 | Ручка капота | |
| 50 | Т***6 | Пружина | |
| 51 | Т***0 | Палец | |
| 52 | Т***9 | Прижим | |
| 53 | М***0 | Упор | |
| 54 | Б***6 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 55 | М***5 | Рамка | |
| 56 | М***3 | Рычаг | |
| 57 | Т***5 | Ось специальная | |
| 58 | М***4 | Вилка | |
| 59 | Г***6 | Гайка М12-1,25-6Н.6.016 ГОСТ 5915-70 | |
| 60 | Ш***6 | Шайба 18.01.016 ГОСТ 11371-78 | |
| 61 | Ш***6 | Шплинт 4х25.016 ГОСТ 397-79 | |
| 62 | М***2 | Тяга малая | |
| 63 | Т***2 | Втулка | |
| 64 | М***4 | Кронштейн правый | |
| 65 | А***0 | Рукоятка | |
| 66 | М***5 | Рычаг | |
| 67 | М***8 | Стопор | |
| 68 | М***7 | Ролик | |
| 69 | М***5 | Ось | |
| 70 | М***7 | Рычаг | |
| 71 | М***3 | Тяга | |
| 72 | М***6 | Рычаг | |
| 73 | Б***6 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 74 | М***5 | Труба | |
| 75 | М***0 | Скоба | |
| 76 | М***0 | Вилка | |
| 77 | М***7 | Вилка | |
| 78 | М***6 | Ригель | |
| 79 | М***6 | Стойка задняя | |
| 80 | М***9 | Люк верхний боковой | |
| 81 | М***7 | Уплотнитель | |
| 82 | М***1 | Пружина | |
| 83 | М***0 | Захват | |
| 84 | М***2 | Ось | |
| 85 | Ш***6 | Шайба 14.01.016 ГОСТ 11371-78 | |
| 86 | М***5 | Трос | |
| 87 | М***1 | Втулка | |
| 88 | М***0 | Кольцо | |
| 89 | М***3 | Связь | |
| 90 | М***4 | Люк откидной | |
| 91 | Б***6 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | |
| 92 | М***9 | Связь | |
| 93 | М***9 | Ось | |
| 94 | М***6 | Петля | |
| 95 | М***6 | Панель люка верхнего | |
| 96 | М***5 | Панель люка верхнего бокового | |
| 97 | М***5 | Лист задний | |
| 98 | М***8 | Угольник правый |
