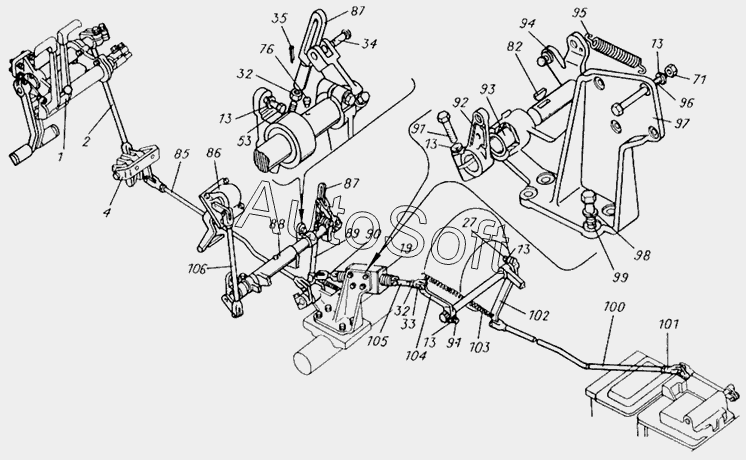

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Вал управления (1)
99
90
91
92
93
94
94
95
96
97
98
89
100
101
102
103
104
105
106
76
34
86
1
2
4
13
13
13
13
13
19
27
32
32
33
МТ4.40.004-01
35
53
71
82
85
86
87
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.40.004-01 | М***1 | Вал управления | |
| 1 | М***2 | Мостик управления трактором | |
| 2 | М***6 | Тяга | |
| 4 | М***9 | Мостик промежуточный | |
| 13 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 19 | 7***2 | Гидроусилитель | |
| 27 | Б***6 | Болт М12-6gх45.88.016 ГОСТ 7795-70 | |
| 32 | Г***6 | Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70 | |
| 33 | Т***5 | Вилка | |
| 34 | Т***6 | Ось | |
| 35 | Ш***6 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 53 | Б***6 | Болт М12-6gх25.88.016 ГОСТ 7796-70 | |
| 71 | Г***6 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 76 | П***6 | Пробка КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 82 | Ш***1 | Шпонка 8х11 ГОСТ 24071-80 | |
| 85 | М***0 | Тяга | |
| 86 | М***6 | Мостик управления муфтой сцепления и реверс-редуктора | |
| 86 | М***1 | Мостик управления муфтой сцепления и реверс-редуктора | |
| 87 | М***9 | Кулиса | |
| 88 | М***4 | Вал управления | |
| 89 | М***7 | Тяга | |
| 90 | Т***2 | Тяга | |
| 91 | Б***6 | Болт М12-6gх50.88.016 ГОСТ 7795-70 | |
| 92 | Т***8 | Рычаг | |
| 93 | Т***А | Втулка | |
| 94 | М***2 | Рычаг | |
| 95 | Т***4 | Пружина | |
| 96 | Б***6 | Болт М12-6gх100.58.016 ГОСТ 7795-70 | |
| 97 | Т***1 | Кронштейн в сборе | |
| 98 | Ш***6 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | |
| 99 | Б***6 | Болт М16-6gх40.58.016 ГОСТ 7796-70 | |
| 100 | М***9 | Тяга | |
| 101 | А***1 | Вилка | |
| 102 | Т***2 | Рычаг | |
| 103 | М***2 | Пружина | |
| 104 | Т***1 | Рычаг | |
| 105 | Т***0 | Тяга | |
| 106 | М***4 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
