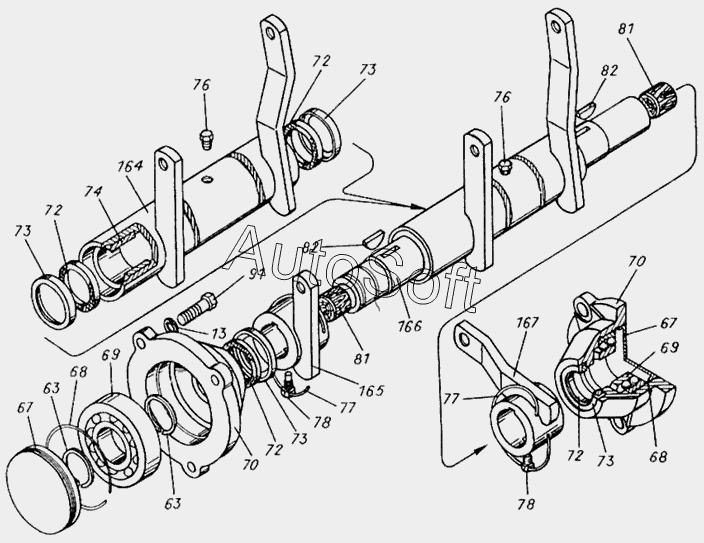

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Кронштейн в сборе с втулками (4)
76
76
167
166
165
164
91
82
82
81
81
78
78
77
77
13
74
73
73
73
73
72
72
72
72
70
70
69
69
68
68
67
67
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 63 | Т***3 | Кольцо | |
| 67 | Т***5 | Пробка | |
| 68 | Т***2 | Кольцо запорное | |
| 69 | 1***0 | Подшипник 1308 ГОСТ 28428-90 | |
| 70 | Т***5 | Корпус подшипника | |
| 72 | Т***8 | Сальник | |
| 73 | Т***7 | Обойма сальника | |
| 74 | Т***А | Втулка | |
| 76 | П***6 | Пробка КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 77 | П***Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 78 | 3***0 | Винт установочным вилок | |
| 81 | Т***3 | Пробка | |
| 82 | Ш***1 | Шпонка 8х11 ГОСТ 24071-80 | |
| 91 | Б***6 | Болт М12-6gх50.88.016 ГОСТ 7795-70 | |
| 164 | М***А | Труба с рычагами | |
| 165 | Т***А | Рычаг | |
| 166 | Т***4 | Вал | |
| 167 | М***9 | Рычаг |
