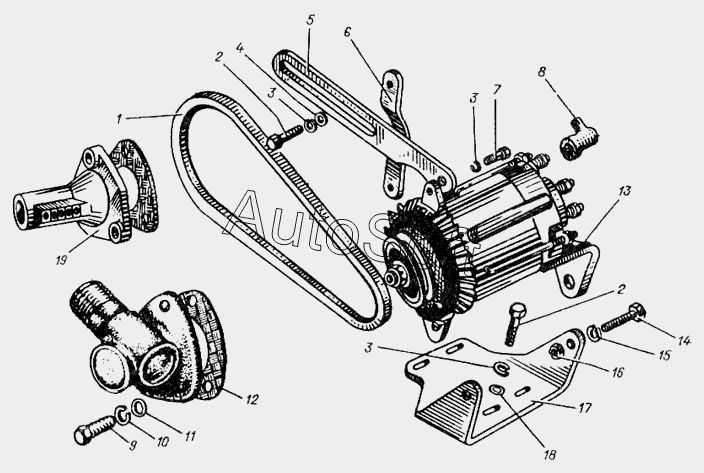

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Генератор и счетчик моточасов
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***3 | Ремень 1-8,5х8-933 ГОСТ 5813-76 | |
| 2 | Б***3 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | |
| 3 | Ш***5 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 4 | Ш***1 | Шайба 8.01 ГОСТ 11371-78 | |
| 5 | 0***3 | Натяжитель | |
| 6 | 0***4 | Кронштейн натяжителя | |
| 7 | Б***3 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 8 | 7***5 | Колпачок | |
| 9 | Б***3 | Болт М6-6gх20.88.013 ГОСТ 7796-70 | |
| 10 | Ш***5 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 11 | Ш***1 | Шайба 6.01 ГОСТ 11371-78 | |
| 12 | 0***7 | Прокладка | |
| 13 | 6***1 | Генератор 14 В, 1000 Вт | |
| 14 | 0***7 | Болт крепления генератора | |
| 15 | Ш***5 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 16 | Г***3 | Гайка М10-6Н.10.013 ГОСТ 5927-70 | |
| 17 | 0***6 | Кронштейн генератора | |
| 18 | 0***2 | Кольцо опорное | |
| 19 | С***Б | Счетчик моточасов |
