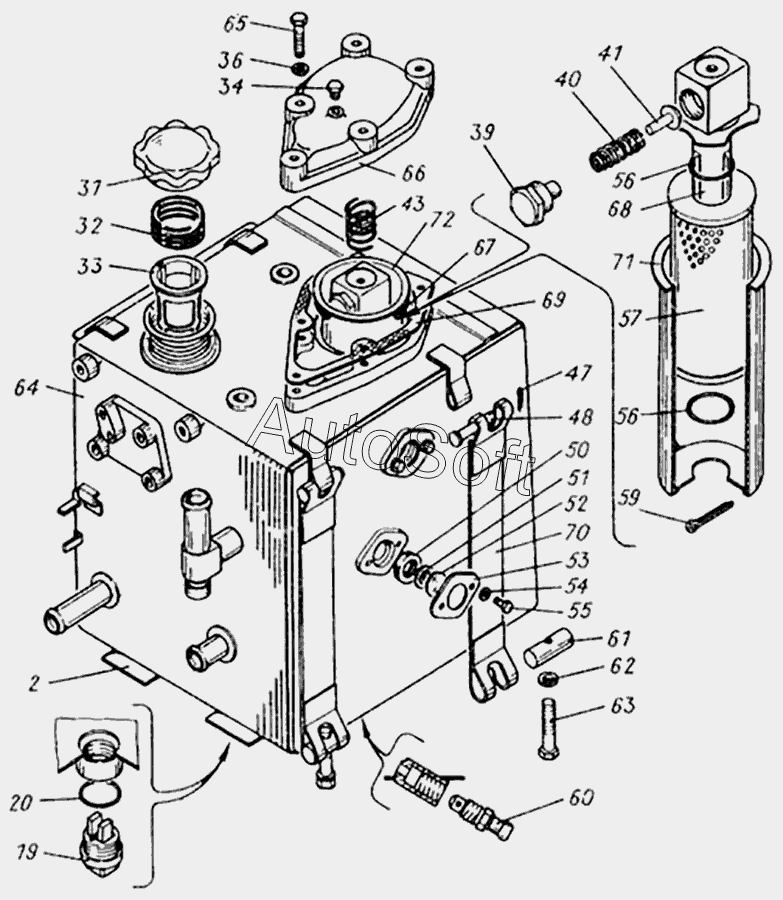

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Бак гидросистемы (2)
64
54
55
56
56
57
59
60
61
62
63
53
65
66
67
68
69
70
71
72
39
2
19
20
31
32
33
34
36
40
41
43
47
48
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А70.02.000 | А***0 | Уровнемер | |
| 2 | М***5 | Подкладка | |
| 19 | 5***2 | Пробка магнитная | |
| 20 | 5***3 | Кольцо уплотняющее | |
| 31 | М***3 | Переходник краника | |
| 32 | М***4 | Пружина | |
| 33 | М***7 | Фильтр | |
| 34 | П***6 | Пробка КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 36 | Ш***6 | Шайба 10 65Г 096 ГОСТ 6402-70 | |
| 39 | М***5 | Направляющая клапана | |
| 40 | М***7 | Пружина | |
| 41 | М***6 | Клапан | |
| 43 | М***6 | Пружина | |
| 47 | Ш***6 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 48 | М***9 | Палец | |
| 50 | А***3 | Манжета | |
| 51 | А***2 | Отражатель | |
| 52 | А***1 | Стекло | |
| 53 | П***5 | Крышка | |
| 54 | Ш***6 | Шайба 8 65Г 096 ГОСТ 6402-70 | |
| 55 | Б***6 | Болт М8-6gх14.88.016 ГОСТ 7796-70 | |
| 56 | М***4 | Кольцо | |
| 57 | 7***0 | Элемент фильтрующий | |
| 59 | Ш***6 | Шплинт 5х50.016 ГОСТ 397-79 | |
| 60 | М***1 | Штуцер | |
| 61 | М***1 | Палец | |
| 62 | Ш***6 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | |
| 63 | М***9 | Болт | |
| 64 | М***2 | Корпус бака | |
| 65 | Б***6 | Болт М10-6gх55.88.016 ГОСТ 7795-70 | |
| 66 | М***5 | Крышка | |
| 67 | П***3 | Кольцо | |
| 68 | М***5 | Труба фильтра | |
| 69 | М***6 | Прокладка | |
| 70 | М***8 | Лента | |
| 71 | М***6 | Корпус фильтра | |
| 72 | М***2 | Фильтр |
