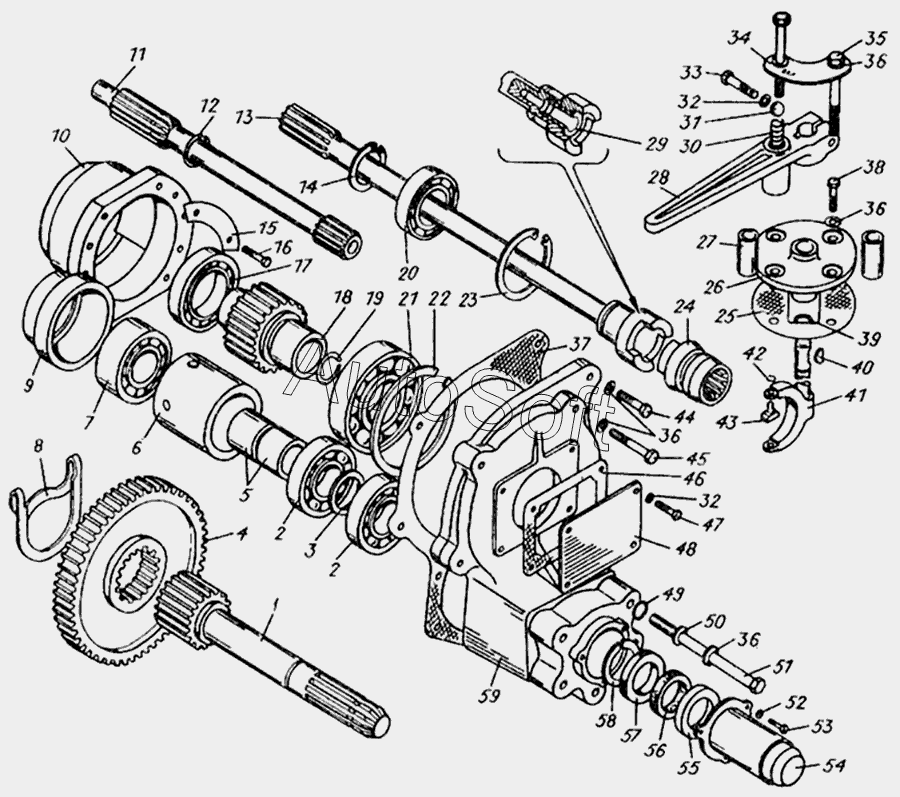

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Вал отбора мощности
45
31
32
32
33
34
35
36
36
36
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***А | Вал отбора мощности | |
| 2 | 3***К | Подшипник 309К ГОСТ 8338-75 | |
| 3 | 0***9 | Кольцо распорное | |
| 4 | 0***м | Шестерня ведомая | |
| 5 | 0***2 | Втулка распорная | |
| 6 | 0***0 | Втулка распорная | |
| 7 | 2***М | Подшипник 2609КМ ГОСТ 8328-75 | |
| 8 | 0***1 | Шайба ШЕЗ-85 | |
| 9 | 0***3 | Стакан | |
| 10 | 0***1 | Гнездо подшипников | |
| 11 | 0***2 | Вал приводной задний | |
| 12 | 0***7 | Кольцо стопорное | |
| 13 | 0***1 | Вал приводной передний | |
| 14 | 0***1 | Кольцо НК-50 | |
| 15 | 0***2 | Пластина замковая | |
| 16 | Б***6 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 17 | 1***1 | Подшипник 102212К1 ГОСТ 8328-75 | |
| 18 | 0***м | Шестерня ведущая | |
| 19 | 0***3 | Кольцо стопорное | |
| 20 | 2***Д | Подшипник 210СД ГОСТ 83-38-75 | |
| 21 | 3***3 | Подшипник 313 ГОСТ 8338-75 | |
| 22 | 0***А | Кольцо | |
| 23 | 0***1 | Кольцо ВЭ-90 | |
| 24 | 0***2 | Муфта кулачковая | |
| 25 | 0***1 | Прокладка | |
| 26 | 0***1 | Кронштейн | |
| 27 | 0***А | Втулка | |
| 28 | Т***3 | Рычаг в сборе | |
| 29 | 0***А | Втулка | |
| 30 | А***4 | Пружина | |
| 31 | Ш***0 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 32 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 33 | Б***6 | Болт М10-6gх35.88.016 ГОСТ 7796-70 | |
| 34 | 0***А | Планка фиксирующая | |
| 35 | Б***6 | Болт М12-6gх90.88.016 ГОСТ 7795-70 | |
| 36 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 37 | 0***1 | Прокладка | |
| 38 | Б***6 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 39 | 6***2 | Кольцо уплотнительное | |
| 40 | Ш***9 | Шпонка 5х9 ГОСТ 24071-80 | |
| 41 | Т***1 | Вилка переключения в сборе | |
| 42 | 0***7 | Кольцо стопорное | |
| 43 | 0***2 | Сухарь | |
| 44 | Б***6 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | |
| 45 | Б***6 | Болт М12-6gх65.88.016 ГОСТ 7795-70 | |
| 46 | П***А | Прокладка | |
| 47 | Б***6 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 48 | Т***8 | Крышка | |
| 49 | 0***2 | Кольцо уплотнительное | |
| 50 | Ш***6 | Шайба 12.0.1.016 ГОСТ 11371-78 | |
| 51 | Б***6 | Болт М12-6gх180.80.016 ГОСТ 7798-70 | |
| 52 | Ш***6 | Шайба 8 65Г 096 ГОСТ 6402-70 | |
| 53 | Б***6 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | |
| 54 | 0***2 | Чехол в сборе | |
| 55 | 0***3 | Обойма сальника | |
| 56 | 0***9 | Кольцо-сальник | |
| 57 | М***1 | Манжета 1.1-45х65-1 ГОСТ 8752-70 | |
| 58 | К***5 | Кольцо упорное наружное | |
| 59 | 0***1 | Корпус вала отбора мощности |
