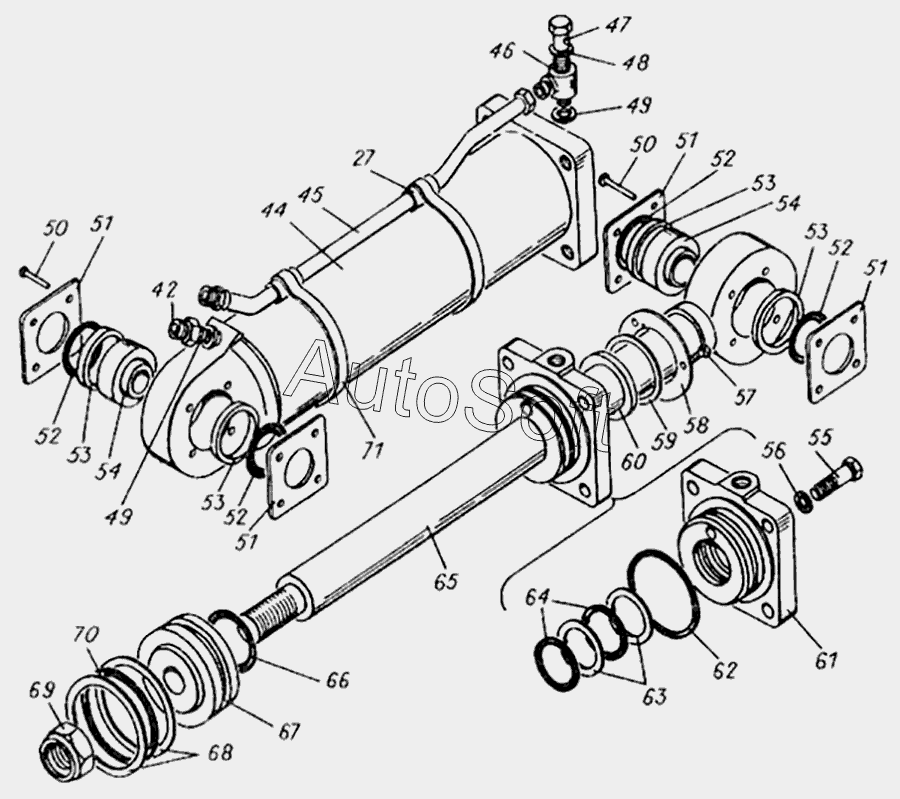

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Гидропривод погрузочного устройства (2)
27
42
44
45
46
47
48
49
49
50
50
51
51
51
51
52
52
52
52
53
53
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27 | М***7 | Амортизатор | |
| 42 | Н***5 | Штуцер ввертной | |
| 44 | Ц***1 | Корпус с фланцем и крышкой | |
| 45 | М***1 | Труба | |
| 46 | Т***1 | Угольник поворотный | |
| 47 | Н***1 | Болт поворотного угольника | |
| 48 | Н***7 | Шайба | |
| 49 | Н***3 | Шайба | |
| 50 | З***1 | Заклепка 8х55.01 ГОСТ 10300-80 | |
| 51 | 7***2 | Крышка | |
| 52 | 7***4 | Сальник | |
| 53 | 7***3 | Кольцо | |
| 54 | Ш***8 | Подшипник шарнирный ШС 50 ГОСТ 3635-78 | |
| 55 | Б***6 | Болт М18-6gх60.66.016 ГОСТ 7798-70 | |
| 56 | Ш***6 | Шайба 18 65Г 096 ГОСТ 6402-70 | |
| 57 | Б***6 | Болт М6-6gх14.56.016 ГОСТ 7796-70 | |
| 58 | Ц***5 | Крышка чистиков | |
| 59 | 7***2 | Скребок | |
| 60 | 7***3 | Манжета | |
| 61 | Ц***1 | Крышка передняя | |
| 62 | К***3 | Кольцо 105-110-30-2-3 ГОСТ 18829-73 | |
| 63 | 7***1 | Шайба защитная | |
| 64 | К***3 | Кольцо 050-060-58-2-3 ГОСТ 18829-73 | |
| 65 | Ц***1 | Шток | |
| 66 | К***3 | Кольцо 100-110-58-2-3 ГОСТ 18829-73 | |
| 67 | Ц***3 | Поршень | |
| 68 | Ц***6 | Шайба защитная | |
| 69 | Ц***7 | Гайка | |
| 70 | К***3 | Кольцо 050-055-30-2-3 ГОСТ 18829-73 | |
| 71 | М***2 | Хомут |
