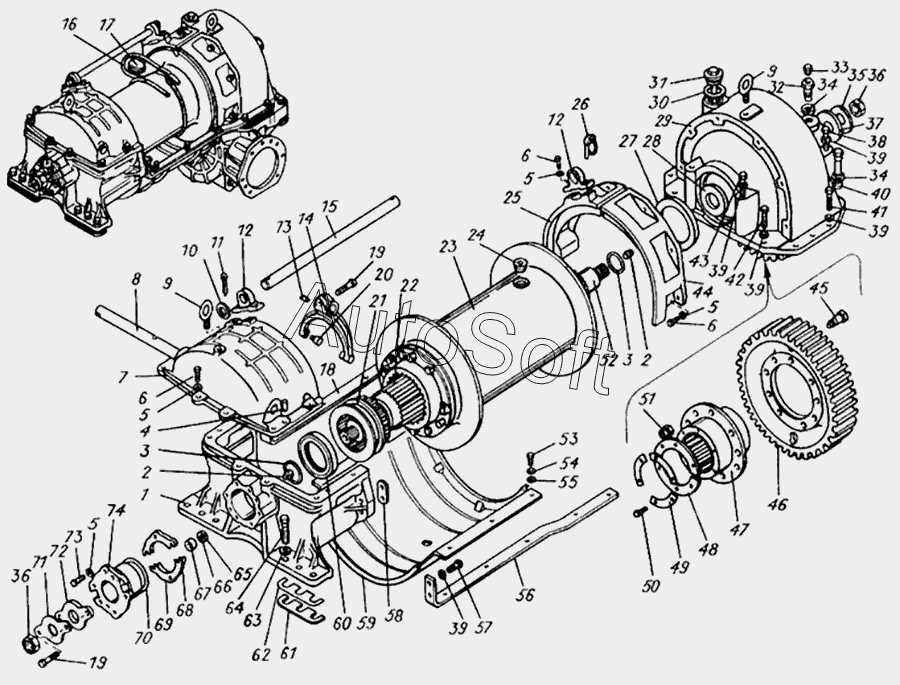

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Лебедка (1)
46
55
54
53
52
51
50
49
48
47
56
45
44
43
42
41
40
39
39
39
39
39
38
65
74
73
72
71
70
69
68
67
66
37
64
63
62
61
60
59
58
57
8
17
16
15
14
13
12
12
11
10
9
9
18
7
6
6
6
5
5
5
5
4
3
3
2
2
1
27
36
36
35
34
34
33
32
31
30
29
28
26
25
24
23
22
21
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.54.002 | М***2 | Нижняя часть лебедки | |
| МТ4.54.003 | М***3 | Верхняя часть лебедки | |
| 1 | 7***А | Кронштейн-корпус | |
| 2 | П***6 | Пробка 2КГ3/8dmА12.016 ОСТ 23.1.117-83 | |
| 3 | К***2 | Кольцо 065-070-30-2-2 ГОСТ 18829-73 | |
| 4 | Д***5 | Штифт установочный | |
| 5 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 6 | Б***6 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 7 | 6***Б | Крышка кронштейна-корпуса | |
| 8 | 6***А | Валик вилки включения | |
| 9 | 5***8 | Рым-болт | |
| 10 | Ш***7 | Шайба | |
| 11 | Ш***6 | Шплинт 6,3х40.16 ГОСТ 397-79 | |
| 12 | Т***6 | Шайба упорная | |
| 13 | Ш***1 | Шпонка 8х11 ГОСТ 24071-80 | |
| 14 | 6***1 | Вилка включения муфты | |
| 15 | Т***А | Ограничитель (476514287) | |
| 16 | 6***А | Канат | |
| 17 | 6***8 | Клин | |
| 18 | 6***2 | Пруток ограждения передний | |
| 19 | Б***6 | Болт М14х1,5-6gх55.58.016 ГОСТ 7795-70 | |
| 20 | 6***9 | Сухарь вилки включения | |
| 21 | 6***А | Муфта включения | |
| 22 | 6***А | Труба лебедки | |
| 23 | 7***А | Барабан | |
| 24 | Т***4 | Заглушка | |
| 25 | М***3 | Козырек передний | |
| 26 | М***1 | Чека | |
| 27 | М***1 | Манжета 2.1-150х180-1 ГОСТ 8752-79 | |
| 28 | 6***5 | Шайба оси | |
| 29 | М***2 | Корпус верхний опорный | |
| 30 | 3***5 | Прокладка заливной пробки | |
| 31 | 6***0 | Пробка заливная | |
| 32 | Т***1 | Стопор | |
| 33 | Р***m | Пробка | |
| 34 | Ш***6 | Шайба 24Т 65Г 096 ГОСТ 6402-70 | |
| 35 | 6***4 | Шайба стопорная | |
| 36 | Т***3 | Гайка | |
| 37 | 6***3 | Кольцо стопорное | |
| 38 | Б***6 | Болт М16-6gх140.88.016 ГОСТ 7795-70 | |
| 39 | Ш***6 | Шайба 16ОТ 65Г 096 ГОСТ 6402-70 | |
| 40 | М***2 | Болт | |
| 41 | Б***6 | Болт М16-6gх60.88.016 ГОСТ 7795-70 | |
| 42 | Б***6 | Болт М16-6gх50.88.016 ГОСТ 7796-70 | |
| 43 | Б***6 | Болт М16-6gх190.58.016 ГОСТ 7795-70 | |
| 44 | М***2 | Козырек задний | |
| 45 | М***8 | Болт призонный | |
| 46 | 6***А | Шестерня ведомая | |
| 47 | М***0 | Ступица | |
| 48 | 6***6 | Полукольцо | |
| 49 | 6***6 | Пластина стопорная | |
| 50 | Б***6 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 51 | М***0 | Гайка | |
| 52 | 6***А | Ось лебедки | |
| 53 | Б***6 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 54 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 55 | Ш***6 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 56 | 6***3 | Пруток ограждения задний | |
| 57 | Б***6 | Болт М16-6gх40.88.016 ГОСТ 7796-70 | |
| 58 | 6***7 | Прокладка регулировочная | |
| 59 | 6***4 | Щиток | |
| 60 | 1***ф | Манжета | |
| 61 | М***5 | Пластина | |
| 62 | М***5 | Пластина | |
| 63 | Ш***6 | Шайба 20ОТ 65Г 096 ГОСТ 6402-70 | |
| 64 | Т***А | Болт | |
| 65 | 6***0 | Прокладка регулировочная | |
| 66 | 6***9 | Прокладка регулировочная | |
| 67 | 7***6 | Бонка | |
| 68 | 6***А | Прокладка регулировочная | |
| 69 | 6***А | Прокладка регулировочная | |
| 70 | К***2 | Кольцо 105-110-30-2-2 ГОСТ 18829-73 | |
| 71 | 6***7 | Шайба стопорная | |
| 72 | 7***4 | Шайба регулировочная | |
| 73 | Б***6 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | |
| 74 | 6***1 | Стакан регулировочный (зам) |
