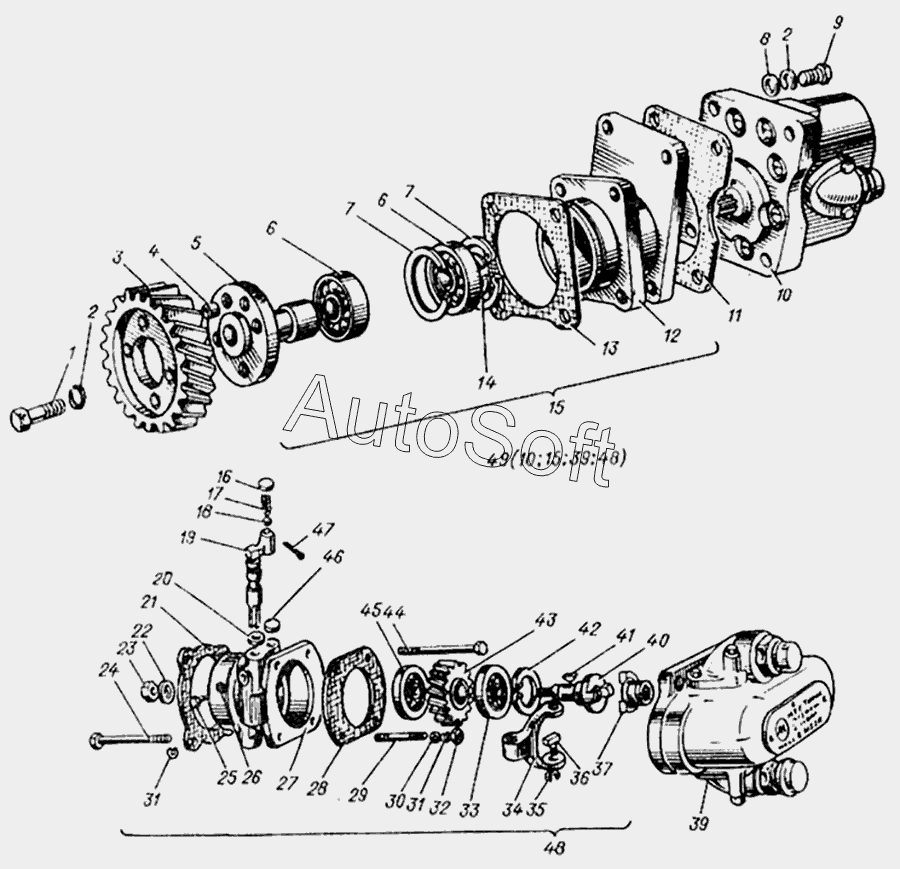

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Привод гидравлических насосов (1)
37
26
27
28
29
30
31
31
32
33
34
35
36
25
39
39
40
41
42
43
44
45
46
47
48
48
49
13
2
2
3
4
5
6
6
7
7
8
9
10
10
11
12
1
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***3 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 2 | Ш***5 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 3 | 6***8 | Шестерня привода | |
| 4 | Ш***6 | Штифт 8h8х16 ГОСТ 3128-70 | |
| 5 | 0***6 | Вал привода | |
| 6 | 2***5 | Подшипник 205 ГОСТ 8338-75 | |
| 7 | К***2 | Кольцо упорное Б52 ГОСТ 13943-86 | |
| 8 | Ш***1 | Шайба 8.01.011 ГОСТ 11371-78 | |
| 9 | Б***3 | Болт М8-6gх30.88.013 ГОСТ 7796-70 | |
| 10 | Н***Л | Гидронасос | |
| 11 | я***1 | Прокладка | |
| 12 | 0***0 | Корпус привода | |
| 13 | 6***2 | Прокладка | |
| 14 | К***5 | Кольцо упорное Б25 ГОСТ 13942-86 | |
| 15 | 0***С | Привод гидронасоса НШ10-3-Л | |
| 16 | 1***9 | Заглушка | |
| 17 | К***1 | Пружина | |
| 18 | Ш***0 | Шарик Б8-60 ГОСТ 3722-81 | |
| 19 | я***4 | Рычаг включения | |
| 20 | С***1 | Кольцо уплотнительное | |
| 21 | 6***4 | Прокладка | |
| 22 | 0***8 | Шайба стопорная | |
| 23 | Г***5 | Гайка М16-6Н.8.05 ГОСТ 2526-70 | |
| 24 | Б***3 | Болт М10-6gх110.58.013 ГОСТ 7795-70 | |
| 25 | я***6 | Винт установочный | |
| 26 | Ш***7 | Шайба 8.37 ГОСТ 11371-78 | |
| 27 | 0***0 | Корпус привода | |
| 28 | С***1 | Прокладка | |
| 29 | Ш***3 | Шпилька М10-6gх28.88.013 ГОСТ 22034-76 | |
| 30 | Ш***6 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 31 | Ш***5 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 32 | Г***3 | Гайка М10-6Н.6.013 ГОСТ 5915-70 | |
| 33 | 2***7 | Подшипник 207 ГОСТ 8338-75 | |
| 34 | С***А | Вилка | |
| 35 | С***3 | Кольцо предохранительное | |
| 36 | 0***7 | Сухарик | |
| 37 | я***5 | Муфта кулачковая | |
| 39 | Н***0 | Гидронасос НШ32А-3-Л | |
| 40 | С***0 | Вал привода | |
| 41 | Ш***1 | Шпонка 6х11 ГОСТ 24071-80 | |
| 42 | К***2 | Кольцо упорное Б72 ГОСТ 13943--86 | |
| 43 | 0***А | Шестерня | |
| 44 | Б***3 | Болт М10-6gх100.58.013 ГОСТ 7795-70 | |
| 45 | 2***4 | Подшипник 204 ГОСТ 8338-75 | |
| 46 | С***8 | Ограничитель | |
| 47 | Ш***2 | Шплинт 3,2х32 ГОСТ 397-79 | |
| 48 | 6***1 | Привод гидронасоса НШ32А-3-Л | |
| 49 | 0***1 | Гидронасосы с приводами |
