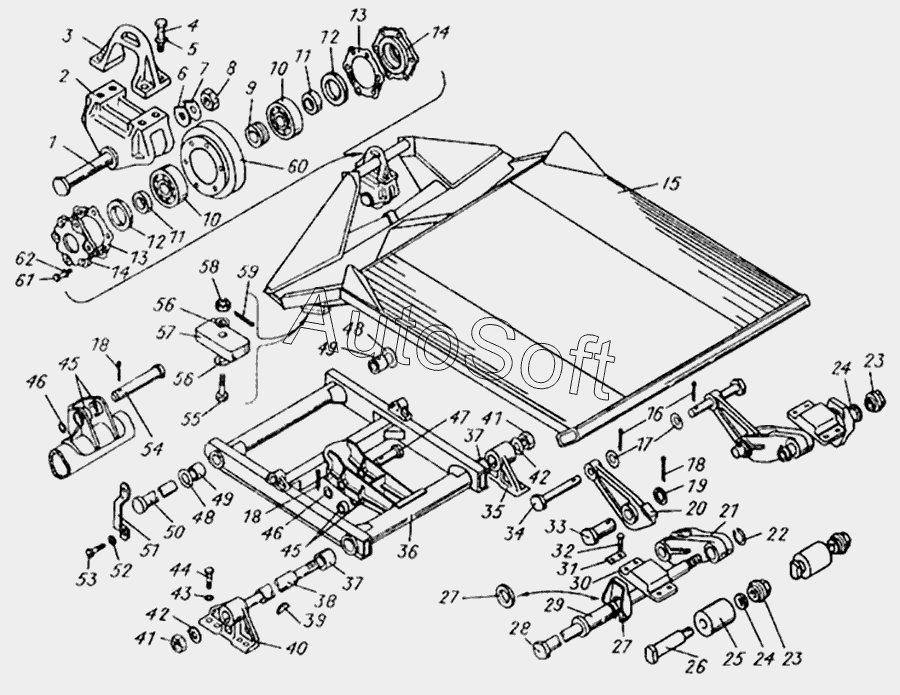

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Устройство погрузочное
47
32
33
34
35
36
37
37
38
39
40
41
41
42
42
43
44
45
45
46
46
31
48
48
49
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
17
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
1
18
18
18
19
20
21
22
23
23
24
24
25
26
27
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Ось блоха | |
| 2 | Т***4 | Скоба блока | |
| 3 | Т***А | Серьга | |
| 4 | Б***6 | Болт М20-6gх50.88.016 ГОСТ 7796-70 | |
| 5 | Ш***6 | Шайба 20ОТ 65Г 096 ГОСТ 6402-70 | |
| 6 | 6***8 | Шайба | |
| 7 | 6***9 | Шайба стопорная | |
| 8 | 6***А | Гайка | |
| 9 | 6***6 | Втулка распорная | |
| 10 | 4***1 | Подшипник 411 ГОСТ 8338-75 | |
| 11 | 6***5 | Втулка | |
| 12 | М***1 | Манжета 1.1-75х100-1 ГОСТ 8752-79 | |
| 13 | 6***7 | Прокладка | |
| 14 | 6***3 | Крышка подшипника | |
| 15 | М***1 | Щит | |
| 16 | Ш***6 | Шплинт 8х56.016 ГОСТ 397-79 | |
| 17 | 5***7 | Шайба упорная задняя | |
| 18 | Ш***6 | Шплинт 8х90.016 ГОСТ 397-79 | |
| 19 | Т***1 | Шайба | |
| 20 | М***3 | Рычаг верхний | |
| 21 | Т***А | Рычаг | |
| 22 | М***1 | Кольцо | |
| 23 | М***1 | Гайка специальная | |
| 24 | Ш***м | Шайба пружинная | |
| 25 | М***0 | Ролик | |
| 26 | М***1 | Ось ролика | |
| 27 | М***А | Ограничитель | |
| 27 | М***9 | Втулка | |
| 28 | Т***1 | Стяжка | |
| 29 | М***5 | Втулка | |
| 30 | М***7 | Опора | |
| 31 | М***2 | Пластина стопорная | |
| 32 | 0***1 | Болт М14х1,5 | |
| 33 | Т***1 | Ось | |
| 34 | Т***3 | Ось | |
| 35 | 6***А | Кронштейн передний правый | |
| 36 | М***1 | Рамка | |
| 37 | М***3 | Втулка | |
| 38 | Т***0 | Ось рамки нижняя | |
| 39 | Ш***1 | Шпонка 8х11 ГОСТ 24071-80 | |
| 40 | 6***А | Кронштейн передний левый | |
| 41 | Т***3 | Гайка | |
| 42 | Т***0 | Накладка | |
| 43 | Ш***6 | Шайба 27 65Г 096 ГОСТ 6402-70 | |
| 44 | Т***1 | Болт | |
| 45 | Т***1 | Втулка | |
| 46 | Т***4 | Шайба | |
| 47 | Т***8 | Ось | |
| 48 | М***2 | Шайба | |
| 49 | М***2 | Втулка | |
| 50 | М***5 | Ось рамки верхняя | |
| 51 | М***5 | Скоба | |
| 52 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 53 | Б***6 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 54 | Т***3 | Ось | |
| 55 | Б***6 | Болт 2М12-6gх60.88.016 ГОСТ 7795-70 | |
| 56 | Ш***6 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 57 | 1***3 | Буфер | |
| 58 | Г***6 | Гайка М12-6Н.6А.016 ГОСТ 5932-73 | |
| 59 | Ш***6 | Шплинт 3,2х25.016 ГОСТ 397-79 | |
| 60 | Т***А | Блок | |
| 61 | Б***6 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 62 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 |
