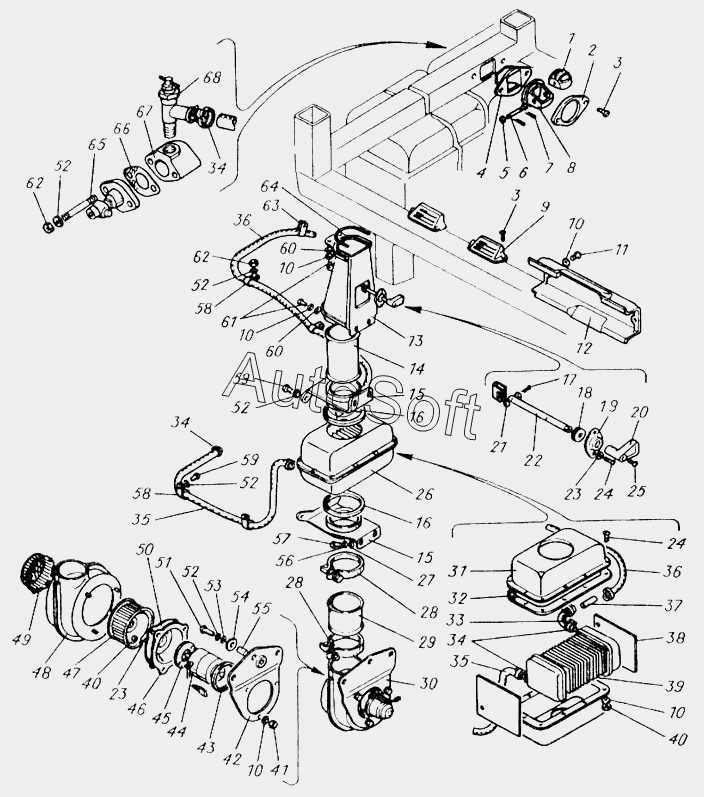

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Установка обогрева кабины
43
51
50
49
48
47
46
45
44
52
52
52
52
52
42
41
40
40
39
38
37
36
36
60
60
68
67
66
65
64
63
62
62
61
35
35
59
59
58
58
57
56
55
54
53
9
17
16
16
15
15
14
13
12
11
10
10
10
10
10
18
8
7
6
5
4
3
3
2
26
34
34
34
33
32
31
30
29
28
28
27
1
25
24
24
23
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Направитель | |
| 2 | М***4 | Основание | |
| 3 | В***6 | Винт М6-6gх14.58.016 ГОСТ 17473-80 | |
| 4 | М***0 | Отражатель | |
| 5 | Ш***6 | Шайба 5.01.016 ГОСТ 11371-78 | |
| 6 | М***5 | Ось | |
| 7 | Ш***6 | Шплинт 1,6х12.016 ГОСТ 397-79 | |
| 8 | М***2 | Корпус | |
| 9 | М***2 | Направитель передний | |
| 10 | Ш***6 | Шайба 6 65Г 096 ГОСТ 6402-70 | |
| 11 | В***6 | Винт М6-6gх14.58.016 ГОСТ 17473-80 | |
| 12 | М***5 | Кожух передний | |
| 13 | М***2 | Воздухораспределитель | |
| 14 | М***2 | Переходник | |
| 15 | М***4 | Опора | |
| 16 | М***9 | Прокладка | |
| 17 | Ш***6 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 18 | М***7 | Уплотнитель | |
| 19 | М***4 | Шайба прижимная | |
| 20 | М***3 | Ручка | |
| 21 | Ш***6 | Шайба 3.01.016 ГОСТ 11371-78 | |
| 22 | М***6 | Тяга | |
| 23 | Ш***6 | Шайба 5 65Г 096 ГОСТ 6402-70 | |
| 24 | В***6 | Винт М5-6gх12.58.016 ГОСТ 17473-80 | |
| 25 | В***6 | Винт М4-6gх12.58.016 ГОСТ 17475-80 | |
| 26 | М***8 | Радиатор отопителя | |
| 27 | Ш***6 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 28 | М***8 | Хомут | |
| 29 | М***4 | Переходник | |
| 30 | М***5 | Вентилятор | |
| 31 | М***9 | Корпус отопителя | |
| 32 | М***1 | Прокладка | |
| 33 | М***7 | Переходник | |
| 34 | М***7 | Хомут | |
| 35 | М***1 | Шланг | |
| 36 | М***6 | Шланг | |
| 37 | М***9 | Трубка | |
| 38 | М***2 | Прокладка | |
| 39 | О***0 | Радиатор отопителя | |
| 40 | Г***6 | Гайка М5-6Н.8.016 ГОСТ 5927-70 | |
| 41 | Г***6 | Гайка М6.6Н.6.016 ГОСТ 5915-70 | |
| 42 | М***8 | Кронштейн | |
| 43 | 0***9 | Кольцо уплотнительное | |
| 44 | М***6 | Электродвигатель МЭ236 ГОСТ 9443-67 | |
| 45 | О***6 | Прокладка | |
| 46 | О***7 | Диск электродвигателя | |
| 47 | М***8 | Колесо вентилятора | |
| 48 | М***6 | Кожух вентилятора | |
| 49 | М***0 | Решетка | |
| 50 | О***7 | Прокладка | |
| 51 | Б***6 | Болт М8-6gх35.88.016 ГОСТ 7795-70 | |
| 52 | Ш***6 | Шайба 8 65Г 096 ГОСТ 6402-70 | |
| 53 | Ш***6 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 54 | М***4 | Втулка | |
| 55 | М***5 | Втулка амортизатора | |
| 56 | Ш***6 | Шайба 10 65Г 096 ГОСТ 6402-70 | |
| 57 | Б***6 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 58 | М***7 | Скоба | |
| 59 | Б***6 | Болт М8-6gх12.88.016 ГОСТ 7796-70 | |
| 60 | Ш***6 | Шайба 6.01.016 ГОСТ 11371-78 | |
| 61 | Б***6 | Болт М6-6gх14.88.016 ГОСТ 7798-70 | |
| 62 | Г***6 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 63 | М***8 | Скоба | |
| 64 | М***5 | Уплотнитель | |
| 65 | Ш***6 | Шпилька М8-6gх65.58.016 ГОСТ 22036-76 | |
| 66 | М***0 | Прокладка | |
| 67 | М***6 | Переходник | |
| 68 | К***1 | Кран ВС11 ОСТ 37.001-241-81 |
