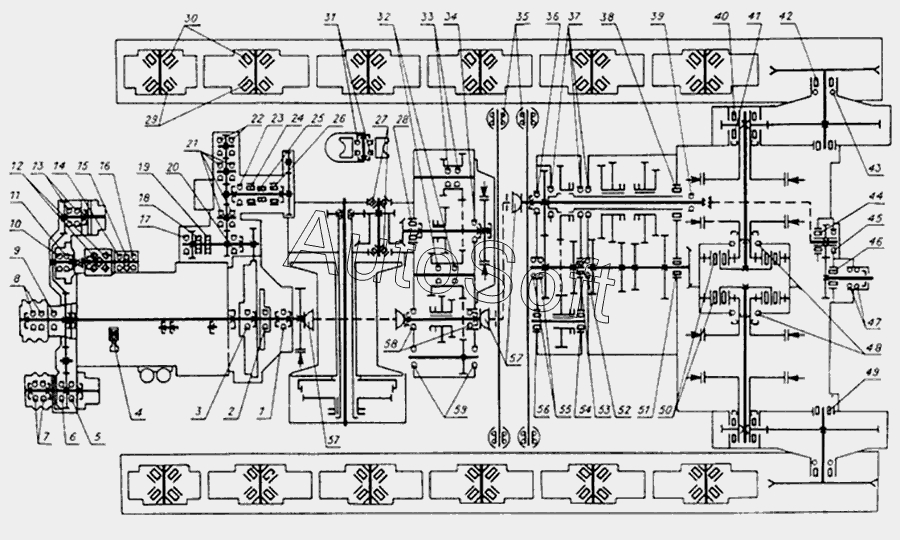

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Расположение подшипников качения
35
43
42
41
40
39
38
37
36
44
34
33
32
31
30
30
29
29
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
4
12
11
10
9
8
7
6
5
13
3
2
1
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 206 | 2***6 | Подшипник 206 ГОСТ 8338-75 | |
| 212К5 | 2***5 | Подшипник 212К5 ГОСТ 8338-75 | |
| 310А | 3***А | Подшипник 310А ГОСТ 8338-75 | |
| ШС-40 | Ш***0 | Подшипник шарнирный ГОСТ 3635-78 | |
| ШС-50 | Ш***0 | Подшипник шарнирный ГОСТ 3635-78 | |
| 1 | 4***2 | Шарикоподшипник 412, ГОСТ 8338-57 | |
| 2 | 4***0 | Шарикоподшипник 46120, ГОСТ 831-62 | |
| 3 | 2***9 | Шарикоподшипник 209, ГОСТ 8338-57 | |
| 4 | Р***1 | Ролик игольчатый | |
| 5 | 2***7 | Подшипник 207 ГОСТ 8338-75 | |
| 6 | 2***4 | Подшипник 204 ГОСТ 8338-75 | |
| 7 | 2***7 | Подшипник 207 ГОСТ 8338-75 | |
| 8 | 3***5 | Шарикоподшипник 305, ГОСТ 8338-57 | |
| 9 | 3***4 | Шарикоподшипник 304, ГОСТ 8338-57 | |
| 10 | 2***9 | Шарикоподшипник 209, ГОСТ 8338-57 | |
| 11 | 2***5 | Подшипник 205 ГОСТ 8338-75 | |
| 12 | 7***А | Подшипник роликовый конический однорядный (20х47х15,25) ГОСТ 27365-87 | |
| 13 | 2***5 | Подшипник 205 ГОСТ 8338-75 | |
| 14 | 3***3 | Подшипник шариковый радиальный упорный (17х40х12) ГОСТ 8732-79 | |
| 15 | 8***2 | Шарикоподшипник 8202, ГОСТ 6874-54 | |
| 16 | 2***0 | Шарикоподшипник радиальный однорядный 200 ГОСТ 8338-57 | |
| 17 | 3***5 | Шарикоподшипник 305, ГОСТ 8338-57 | |
| 18 | 8***9 | Шарикоподшипник 8109, ГОСТ 6874-54 | |
| 19 | 8***6 | Шарикоподшипник 8106, ГОСТ 6874-54 | |
| 20 | 2***8 | Шарикоподшипник 208, ГОСТ 8338-57 | |
| 21 | 2***2 | Подшипник шариковый радиальный однорядный (15х35х11) ГОСТ 8338-75 | |
| 22 | 2***2 | Подшипник шариковый радиальный однорядный (15х35х11) ГОСТ 8338-75 | |
| 23 | 2***5 | Подшипник 205 ГОСТ 8338-75 | |
| 24 | 2***6 | Роликоподшипник радиальный 2206, ГОСТ 8328-57 | |
| 25 | Р***1 | Ролик игольчатый | |
| 26 | 2***6 | Роликоподшипник радиальный 2206, ГОСТ 8328-57 | |
| 27 | 7***А | Подшипник роликовый конический однорядный (50х110х42,25) ТУ 37.006.162-89 | |
| 28 | 2***М | Подшипник 2712КМ | |
| 29 | 7***А | Подшипник роликовый конический однорядный (75х160х55) ГОСТ 520-89 | |
| 29 | 7***А | Подшипник роликовый конический однорядный (75х160х55) ГОСТ 520-89 | |
| 30 | 7***А | Подшипник роликовый конический однорядный (65х140х33) ГОСТ 520-89 | |
| 30 | 7***А | Подшипник роликовый конический однорядный (65х140х33) ГОСТ 520-89 | |
| 31 | 4***1 | Подшипник 411 ГОСТ 8338-75 | |
| 32 | 2***А | Подшипник 208А ГОСТ 8338-75 | |
| 33 | 2***А | Подшипник 208А ГОСТ 8338-75 | |
| 34 | 2***1 | Подшипник 216 К1 ГОСТ 8338-75 | |
| 35 | 1***8 | Подшипник шариковый радиальный сферический двухрядный (40х90х23) ГОСТ 28428-90 | |
| 36 | 3***5 | Подшипник 313 К5 ГОСТ 8338-75 | |
| 37 | 2***1 | Подшипник 216 К1 ГОСТ 8338-75 | |
| 38 | 2***М | Подшипник роликовый (55х120х29) ГОСТ 8328-75 | |
| 39 | 2***Д | Подшипник 210СД ГОСТ 83-38-75 | |
| 40 | 6***М | Подшипник 62315КМ ГОСТ 8328-75 | |
| 41 | 2***2 | Подшипник 2220К2 ГОСТ 8328-75 | |
| 42 | 2***М | Подшипник 2222КМ ГОСТ 8328-75 | |
| 43 | 2***2 | Подшипник 222 ГОСТ 8338-75 | |
| 44 | 1***1 | Подшипник 102212К1 ГОСТ 8328-75 | |
| 45 | 3***3 | Подшипник 313 ГОСТ 8338-75 | |
| 46 | 2***М | Подшипник 2609КМ ГОСТ 8328-75 | |
| 47 | 3***К | Подшипник 309К ГОСТ 8338-75 | |
| 48 | 2***Л | Подшипник 230Л ГОСТ 8338-75 | |
| 49 | 2***М | Подшипник 2318КМ ГОСТ 8328-75 | |
| 50 | Р***1 | Ролик игольчатый | |
| 51 | 2***М | Подшипник 2615КМ ГОСТ 8328-75 | |
| 52 | 4***1 | Подшипник 411 ГОСТ 8338-75 | |
| 53 | 1***М | Подшипник 12312КМ ГОСТ 8328-75 | |
| 54 | 1***М | Подшипник роликовый (55х100х21) ГОСТ 8328-75 | |
| 55 | 2***5 | Подшипник 212К5 ГОСТ 8338-75 | |
| 56 | 1***М | Подшипник 12210КМ ГОСТ 8328-75 | |
| 57 | 8***2 | Подшипник игольчатый карданный ГОСТ 6870-81 | |
| 58 | 3***А | Подшипник 310А ГОСТ 8338-75 | |
| 59 | 2***5 | Подшипник 209К5 ГОСТ 8338-75 |
