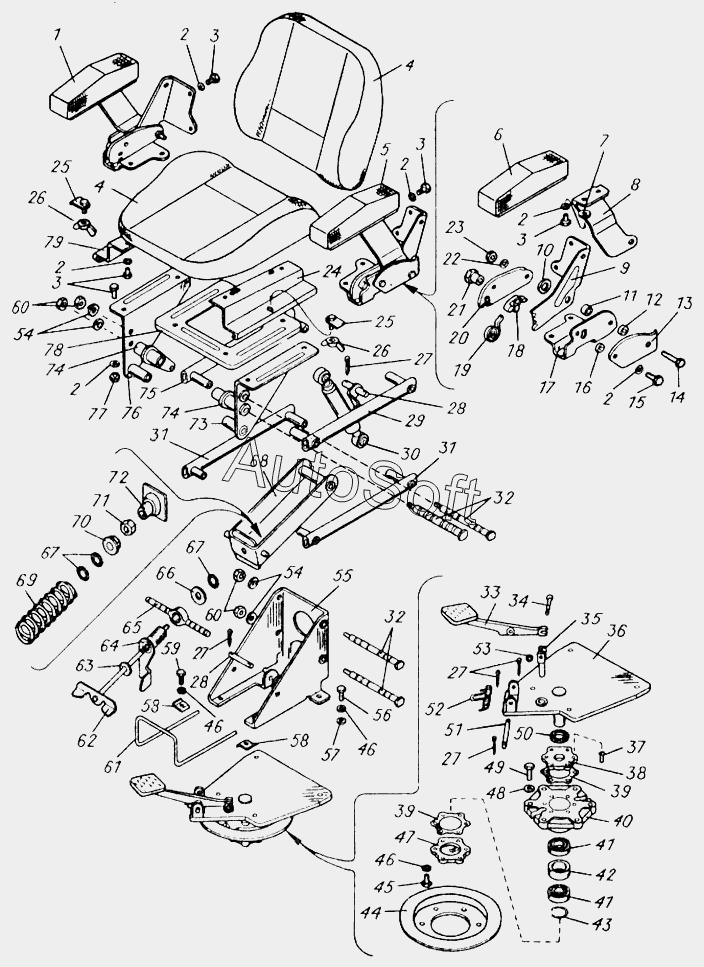

Каталог запасных частей к технике: АЗСМ МСН-10 (2014). Установка сиденья
20
18
9
8
13
17
1
2
2
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
27
27
28
28
29
30
31
31
32
32
33
34
35
36
37
38
39
39
40
41
41
42
43
44
45
46
46
46
47
48
49
50
51
52
53
54
54
55
56
57
58
58
59
60
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Замок правый | |
| 2 | Ш***6 | Шайба 8 65Г 096 ГОСТ 6402-70 | |
| 3 | Б***6 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | |
| 4 | 7***0 | Подушка | |
| 5 | А***0 | Замок левый | |
| 6 | 7***0 | Подлокотник | |
| 7 | Ш***6 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 8 | А***1 | Кронштейн правый | |
| 8 | А***1 | Кронштейн левый | |
| 9 | 7***4 | Кронштейн правый | |
| 9 | 7***1 | Кронштейн левый | |
| 10 | Ш***6 | Шайба 20.01.016 ГОСТ 11371-78 | |
| 11 | 7***3 | Втулка | |
| 12 | А***4 | Втулка | |
| 13 | А***2 | Накладка левая | |
| 13 | А***1 | Накладка правая | |
| 14 | Б***6 | Болт М12-6gх50.88.016 ГОСТ 7795-70 | |
| 15 | Б***6 | Болт М8-6gх20.88.016 ГОСТ 7796-70 | |
| 16 | А***3 | Втулка | |
| 17 | А***0 | Кронштейн левый | |
| 17 | А***1 | Кронштейн правый | |
| 18 | 7***2 | Защелка правая | |
| 18 | 7***1 | Защелка левая | |
| 19 | А***8 | Пружина | |
| 20 | 7***1 | Корпус правый | |
| 20 | 7***1 | Корпус левый | |
| 21 | 7***7 | Палец | |
| 22 | Ш***6 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 23 | Г***6 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 24 | А***1 | Кронштейн левый | |
| 25 | А***0 | Скоба | |
| 26 | Г***2 | Гайка М10-7Н.45Л.0112 ГОСТ 3032-76 | |
| 27 | Ш***6 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 28 | О***9 | Ось 2-10h12х50.45.1.Ц9 ГОСТ 9650-80 | |
| 29 | А***1 | Звено левое | |
| 30 | А***0 | Амортизатор | |
| 31 | А***0 | Звено нижнее | |
| 32 | А***2 | Ось кронштейна | |
| 33 | М***8 | Педаль фиксатора | |
| 34 | 5***5 | Ось | |
| 35 | М***1 | Палец фиксатора | |
| 36 | М***9 | Вал | |
| 37 | В***6 | Винт М6-6gх18.58.016 ГОСТ 17473-80 | |
| 38 | М***4 | Крышка верхняя | |
| 39 | М***6 | Прокладка | |
| 40 | М***2 | Корпус | |
| 41 | 2***6 | Подшипник 206 ГОСТ 8338-75 | |
| 42 | М***5 | Втулка | |
| 43 | М***5 | Кольцо | |
| 44 | М***9 | Прижим | |
| 45 | Б***6 | Болт М8-6gх25.88.016 ГОСТ 7796-70 | |
| 46 | Ш***6 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 47 | М***3 | Крышка нижняя | |
| 48 | Ш***6 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 49 | Б***6 | Болт М10-6gх35.88.016 ГОСТ 7796-70 | |
| 50 | М***7 | Кольцо | |
| 51 | М***9 | Ось | |
| 52 | М***0 | Пружина | |
| 53 | Ш***6 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 54 | Ш***6 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 55 | А***5 | Кронштейн | |
| 56 | Б***6 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 57 | Ш***6 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 58 | А***4 | Планка | |
| 59 | Б***6 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 60 | Г***6 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 61 | А***3 | Ограждение | |
| 62 | А***5 | Винт | |
| 63 | Ш***6 | Шайба 16.01.016 ГОСТ 11371-78 | |
| 64 | А***5 | Втулка | |
| 65 | А***1 | Ось фигурная | |
| 66 | А***2 | Шайба | |
| 67 | А***1 | Упор | |
| 68 | А***1 | Вилка | |
| 69 | А***0 | Пружина | |
| 70 | А***5 | Кольцо | |
| 71 | Г***6 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 72 | А***0 | Шайба задняя | |
| 73 | А***0 | Опора левая | |
| 74 | А***0 | Звено | |
| 75 | А***5 | Звено правое | |
| 76 | А***5 | Опора правая | |
| 77 | Г***6 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 78 | А***1 | Постель панели | |
| 79 | А***1 | Кронштейн правый |
