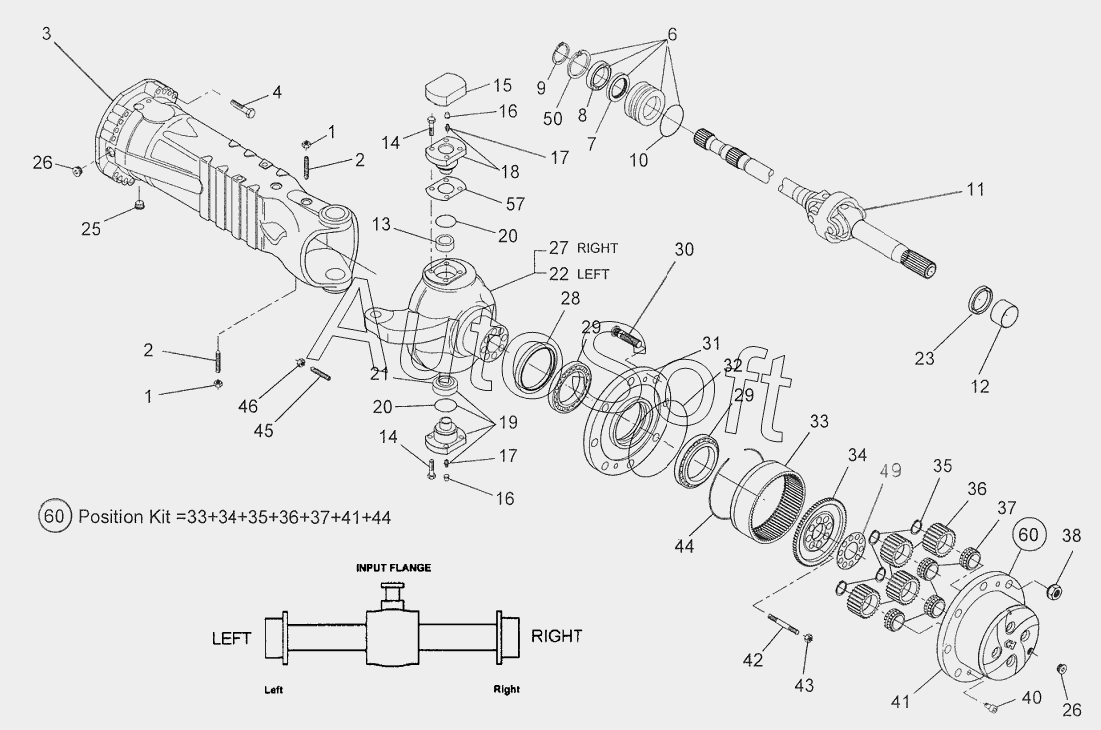

Каталог запасных частей к технике: CARMIX-3.5TT (2007). REAR AXLE: EPYCICLIC REDUCERS
41
28
29
29
30
31
32
33
34
35
36
37
38
40
27
42
43
44
45
46
49
50
57
57
57
57
57
60
14
14
2
2
3
4
6
7
8
9
10
11
12
13
1
1
15
16
16
17
17
18
19
20
20
21
22
23
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Nut | |
| 2 | 0***8 | Steering adjust bolt | |
| 3 | 0***2 | Axle case | |
| 4 | 0***6 | Bolt | |
| 6 | 0***0 | Reduction bushing | |
| 7 | 0***3 | Seal | |
| 8 | 0***4 | Ball bearing | |
| 9 | 0***5 | Circlip | |
| 10 | 0***1 | O – Ring | |
| 11 | 0***2 | Joint | |
| 12 | 0***7 | Thrust bushing | |
| 13 | 0***3 | Outer race | |
| 14 | 0***4 | Bolt | |
| 15 | 0***5 | Cover | |
| 16 | 0***5 | Plug | |
| 17 | 0***1 | Grease fitting | |
| 18 | 0***6 | Pivot pin | |
| 19 | 0***7 | Pivot pin | |
| 20 | 0***8 | Seal | |
| 21 | 0***9 | Articulation | |
| 22 | 0***4 | Steering case | |
| 23 | 0***1 | Seal | |
| 25 | 0***5 | Magnet plug | |
| 26 | 0***5 | Plug | |
| 27 | 0***5 | Steering case | |
| 28 | 0***7 | Seal | |
| 29 | 0***0 | Bearing | |
| 30 | 0***1 | Wheel stud | |
| 31 | 0***9 | Wheel hub | |
| 32 | 0***4 | O – Ring | |
| 33 | 0***2 | Ring gear | |
| 34 | 0***3 | Ring gear support | |
| 35 | 0***5 | Circlip | |
| 36 | 0***6 | Planet gear | |
| 37 | 0***7 | Bearing | |
| 38 | 0***3 | Nut | |
| 40 | 0***9 | Countersunk bolt | |
| 41 | 0***0 | Planet gear carrier | |
| 42 | 0***2 | Stud | |
| 43 | 0***1 | Nut | |
| 44 | 0***1 | Circlip | |
| 45 | 0***2 | Adjusting bolt | |
| 46 | 0***2 | Adjusting bolt | |
| 49 | 0***4 | Locking plate | |
| 50 | 0***6 | Circlip | |
| 57 | 0***3 | Shim | |
| 57 | 0***4 | Shim | |
| 57 | 0***5 | Shim | |
| 60 | 0***7 | Planet gear carrier |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
