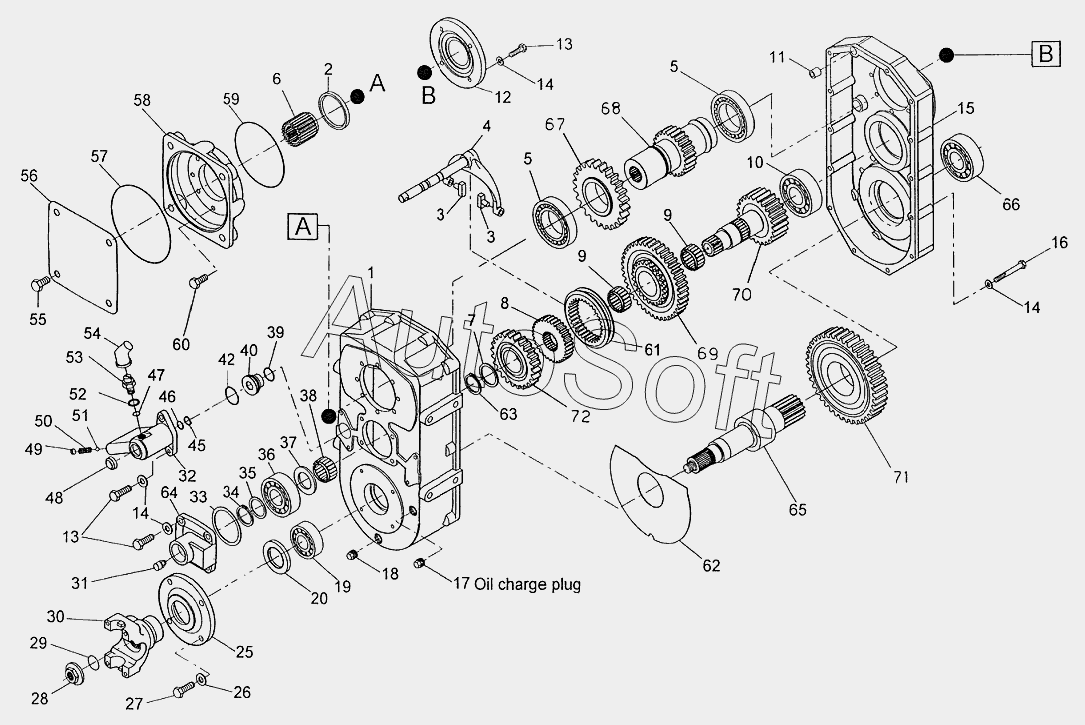

Каталог запасных частей к технике: CARMIX-5.5XL (2007). GEAR BOX
48
56
55
54
53
52
51
50
49
57
47
46
45
42
40
39
38
65
72
71
70
69
68
67
66
37
64
63
62
61
60
59
58
9
9
17
16
15
14
14
14
13
13
12
11
10
18
8
7
6
5
5
4
3
3
2
1
19
20
25
26
27
28
29
30
31
32
33
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 017.0038.0057 | 0***7 | Complete gearbox | |
| 1 | 0***1 | Housing | |
| 2 | 0***6 | Seal | |
| 3 | 0***6 | Sliding pin | |
| 4 | 0***2 | Bar | |
| 5 | 0***7 | Ball bearing | |
| 6 | 0***3 | Reduction bushing | |
| 7 | 0***4 | Friction washer | |
| 8 | 0***5 | Guide – tube | |
| 9 | 0***6 | Needle bearing | |
| 10 | 0***7 | Bearing | |
| 11 | 0***8 | Reduction bushing | |
| 12 | 0***8 | Cover | |
| 13 | 0***7 | Hexagon bolt | |
| 14 | 0***8 | Spring washer | |
| 15 | 0***9 | Cover | |
| 16 | 0***0 | Hexagon bolt | |
| 17 | 0***4 | Plug | |
| 18 | 0***0 | Magnet plug | |
| 19 | 0***3 | Ball bearing | |
| 20 | 0***5 | Seal | |
| 25 | 0***6 | Cover | |
| 26 | 0***0 | Spring washer | |
| 27 | 0***4 | Hexagon bolt | |
| 28 | 0***9 | Nut | |
| 29 | 0***0 | O – Ring | |
| 30 | 0***3 | Flange | |
| 31 | 0***6 | Vent | |
| 32 | 0***4 | Cylinder | |
| 33 | 0***7 | Shim | |
| 33 | 0***9 | Shim | |
| 34 | 0***7 | Circlip | |
| 35 | 0***5 | Shim | |
| 36 | 0***6 | Roller bearing | |
| 37 | 0***7 | Friction washer | |
| 38 | 0***8 | Needle bearing | |
| 39 | 0***9 | O – Ring | |
| 40 | 0***0 | Reduction bushing | |
| 42 | 0***2 | O - Ring | |
| 45 | 0***7 | Circlip | |
| 46 | 0***1 | O – Ring | |
| 47 | 0***2 | O – Ring | |
| 48 | 0***2 | Seal | |
| 49 | 0***3 | Grub bolt | |
| 50 | 0***0 | Spring | |
| 51 | 0***4 | Detend ball | |
| 52 | 0***3 | Seal washer | |
| 53 | 0***4 | Security switch | |
| 54 | 0***5 | Boot | |
| 55 | 0***5 | Bolt | |
| 56 | 0***6 | Sheet | |
| 57 | 0***3 | O – Ring | |
| 58 | 0***7 | Cover | |
| 59 | 0***8 | O – Ring | |
| 60 | 0***7 | Hexagon bolt | |
| 61 | 0***4 | Change selector | |
| 62 | 0***9 | Coverplate | |
| 63 | 0***0 | Circlip | |
| 64 | 0***1 | Cover | |
| 65 | 0***2 | Output shaft | |
| 66 | 0***3 | Roller bearing | |
| 67 | 0***0 | Gear | |
| 68 | 0***1 | Input shaft | |
| 69 | 0***2 | Gear | |
| 70 | 0***3 | Shaft | |
| 71 | 0***4 | Gear | |
| 72 | 0***5 | Gear |
