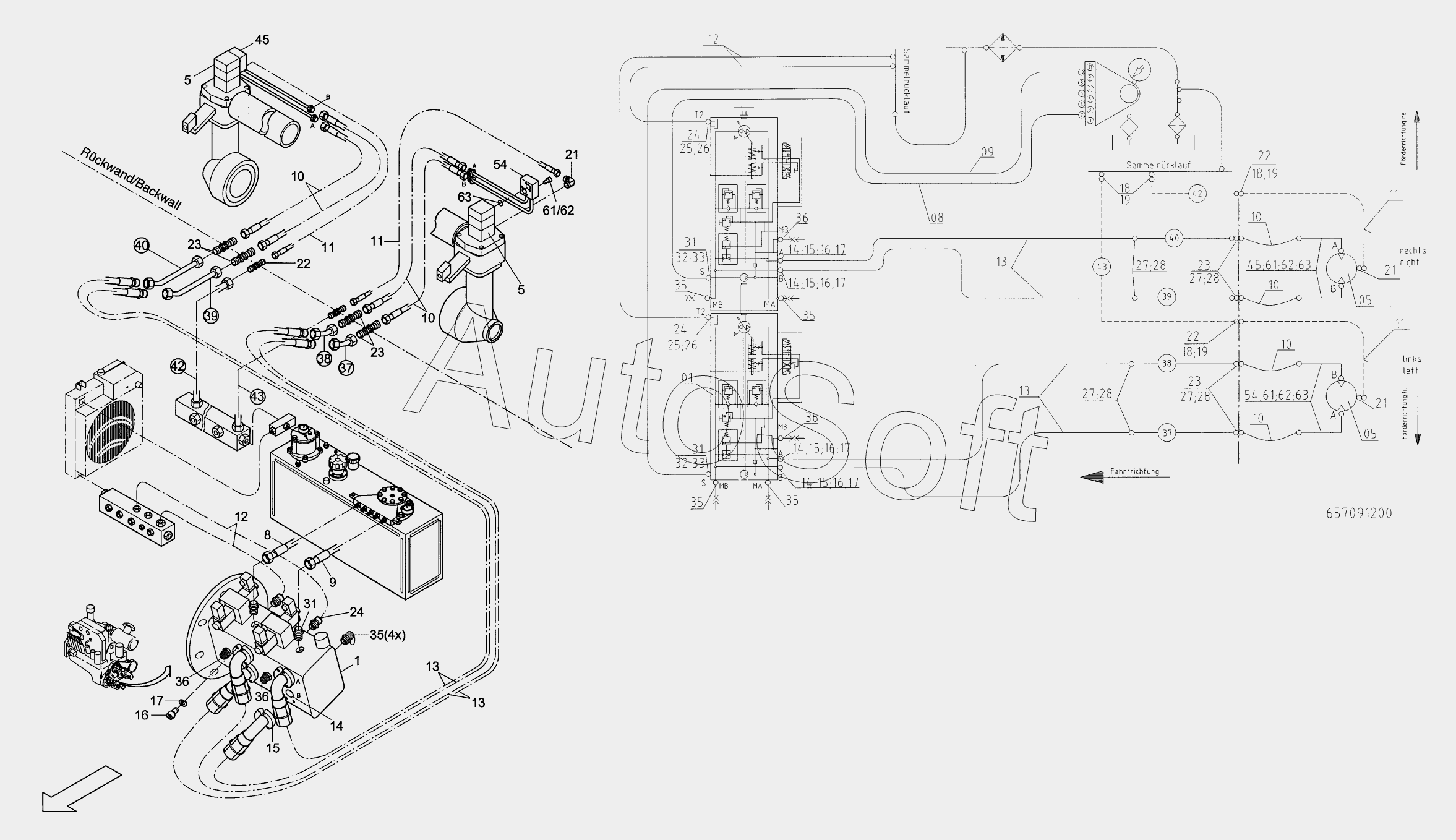

Каталог запасных частей к технике: DYNAPAC Dynapac F181C (2010). Hydr. circle: Auger left and right
1
1
5
5
5
5
8
8
9
9
10
10
10
10
10
10
11
11
11
11
12
12
13
13
13
13
14
14
14
14
14
15
15
15
15
15
16
16
16
16
16
17
17
17
17
17
18
18
18
19
19
19
21
21
21
22
22
22
23
23
23
23
24
24
24
25
25
26
26
27
27
27
27
28
28
28
28
31
31
31
32
32
33
33
35
35
35
35
35
36
36
36
36
37
37
38
38
39
39
40
40
42
42
43
43
45
45
54
54
61
61
61
62
62
62
63
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 657091200 | 6***0 | Hydr. circle: Auger left and right | |
| 1 | P***p | Pump see split gear box Gr. 7 | |
| 5 | M***r | Motor see auger group Gr. 11 | |
| 8 | 9***9 | Hose | |
| 9 | 9***9 | Hose | |
| 10 | 9***0 | Hose | |
| 11 | 9***5 | Hose | |
| 12 | 9***3 | Hose | |
| 13 | 9***2 | Hose | |
| 14 | 9***3 | O-ring | |
| 15 | 9***0 | Flange half | |
| 16 | 5***3 | Screw | |
| 17 | 9***7 | Spring washer | |
| 18 | 9***6 | Union nut | |
| 19 | 9***6 | Cutting ring | |
| 21 | 9***6 | Male elbow | |
| 22 | 9***6 | bulk head union | |
| 23 | 9***2 | Bulkhead union | |
| 24 | 9***0 | Straight screwing | |
| 25 | 9***0 | Nut | |
| 26 | 9***0 | Cutting ring | |
| 27 | 9***2 | Cutting ring | |
| 28 | 9***2 | Nut | |
| 31 | 9***2 | Straight double-ended union | |
| 32 | 9***2 | Cutting ring | |
| 33 | 9***2 | Nut | |
| 35 | 9***8 | Test connector | |
| 36 | 9***7 | Test point | |
| 37 | 7***7 | Pipeline | |
| 38 | 7***8 | Pipeline | |
| 39 | 7***9 | Pipeline | |
| 40 | 7***0 | Pipeline | |
| 42 | 6***6 | Pipeline | |
| 43 | 6***6 | Pipeline | |
| 45 | 8***5 | Connection plate, right | |
| 54 | 8***4 | Connection plate, left | |
| 61 | 9***8 | Cylinder screw | |
| 62 | 9***9 | Screw | |
| 63 | 9***9 | O-ring |
