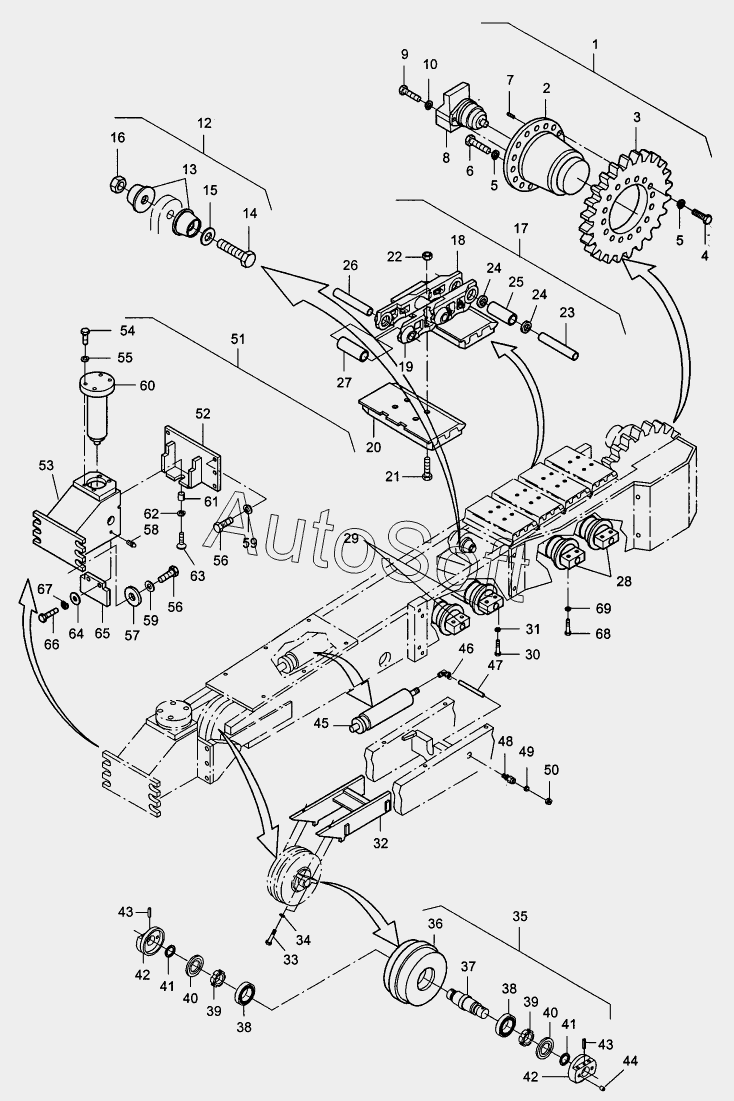

Каталог запасных частей к технике: DYNAPAC Dynapac F181C (2010). Crawler frame, compl.
43
43
52
51
50
49
48
47
46
45
44
53
42
42
41
41
40
40
39
39
38
38
37
36
35
61
69
68
67
66
65
64
63
62
34
61
60
59
59
58
57
56
56
55
54
8
16
15
14
13
12
10
9
8
8
17
8
7
6
5
5
4
3
2
1
26
33
32
31
30
29
28
27
25
24
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 657-02251 | 6***1 | Crawler frame, compl. | |
| 679545 | 6***5 | Bottom plate set compl., left + right | |
| 1 | 7***0 | Track drive, compl. | |
| 2 | 9***6 | Drive gear box | |
| 3 | 7***0 | Sprocket wheel | |
| 4 | 9***8 | Hex. screw | |
| 5 | 4***7 | Shake-proof washer | |
| 6 | 5***4 | Hex. screw | |
| 7 | 9***6 | Threaded pin | |
| 8 | 9***9 | Compensating washer | |
| 8 | 9***1 | Sealing kit | |
| 8 | 9***2 | Circlip | |
| 8 | 9***1 | Adjust. motor | |
| 9 | 5***3 | Screw | |
| 10 | 4***8 | Screw retention | |
| 12 | 7***0 | Support roller, compl. | |
| 13 | 9***0 | Support roller | |
| 14 | 9***6 | Hex. screw | |
| 15 | 6***5 | Washer | |
| 16 | 9***1 | Hex. nut | |
| 17 | 9***5 | Truck chain | |
| 18 | 9***1 | Chain link, right | |
| 19 | 9***2 | Chain link, left | |
| 20 | 9***9 | Bottom plate | |
| 21 | 9***6 | Hex. screw | |
| 22 | 9***0 | Hex. nut | |
| 23 | 9***0 | End bolt | |
| 24 | 9***0 | Ring | |
| 25 | 9***0 | End bushing | |
| 26 | 9***0 | Bolt | |
| 27 | 9***0 | Bushing | |
| 28 | 9***1 | Roller | |
| 29 | 9***0 | Roller | |
| 30 | 9***7 | Hex. screw | |
| 31 | 4***8 | Screw retention | |
| 32 | 7***1 | Guide | |
| 33 | 5***6 | Screw | |
| 34 | 4***2 | Screw retention | |
| 35 | 7***0 | Idler, compl. | |
| 36 | 7***5 | Idler | |
| 37 | 7***7 | Axle | |
| 38 | 9***0 | Taper roller bearing | |
| 39 | 9***3 | Slotted round nut | |
| 40 | 9***0 | Sealing | |
| 41 | 9***7 | O-ring | |
| 42 | 7***9 | Cap | |
| 43 | 9***0 | Clamping sleeve, heavy | |
| 44 | 9***0 | Plug screw | |
| 45 | 9***6 | Tensioner | |
| 46 | 9***8 | Swivel nut elbow | |
| 47 | 7***6 | Lubrication line | |
| 48 | 9***4 | Straight screwing | |
| 49 | 9***8 | Sealing | |
| 50 | 8***7 | Grease nipple | |
| 51 | 7***0 | Track chain guide | |
| 52 | 7***2 | Track chain guide | |
| 53 | 7***4 | Cylinder bracket, left | |
| 54 | 9***1 | Cylinder screw | |
| 55 | 4***2 | Screw retention | |
| 56 | 9***8 | Hex. screw | |
| 57 | 9***0 | Lower washer | |
| 58 | 9***0 | Grease nipple | |
| 59 | 4***7 | Shake-proof washer | |
| 60 | 9***0 | Hydraulic cylinder | |
| 61 | 6***7 | Sealing kit | |
| 61 | 9***4 | Clamping sleeve | |
| 62 | 9***5 | Cup spring | |
| 63 | 9***5 | Countersunk screw | |
| 64 | 9***8 | Washer | |
| 65 | 8***4 | Rubber rag | |
| 66 | 5***1 | Hex. screw | |
| 67 | 4***2 | Screw retention | |
| 68 | 5***7 | Hex. screw | |
| 69 | 4***2 | Screw retention |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
