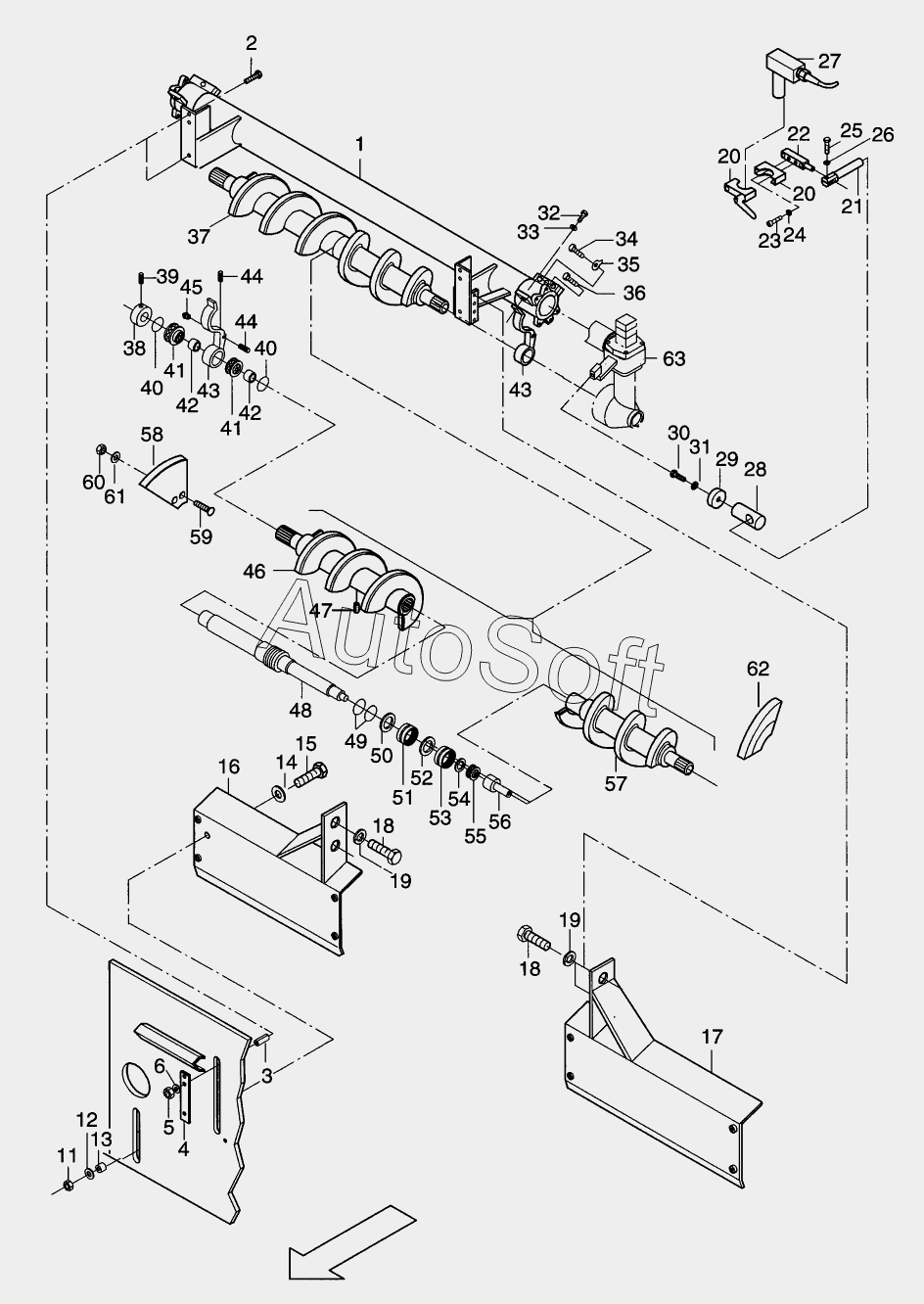

Каталог запасных частей к технике: DYNAPAC Dynapac F181C (2010). Auger 380 mm
51
36
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
47
48
49
50
35
52
53
54
54
54
54
54
55
56
57
58
59
60
61
62
63
20
20
1
2
3
4
5
6
11
12
13
14
15
16
17
18
18
19
19
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 756-11110 | 7***0 | Auger | |
| 1 | 7***0 | Distributor support | |
| 2 | 5***6 | Hex. screw | |
| 3 | 9***9 | Clamping sleeve | |
| 4 | 7***7 | Packing plate | |
| 5 | 9***7 | Nut | |
| 6 | 6***4 | Washer | |
| 11 | 9***2 | Hex. nut | |
| 12 | 9***8 | Washer | |
| 13 | 7***6 | Distance bushing | |
| 14 | 9***2 | Washer | |
| 15 | 9***3 | Hex. screw | |
| 16 | 7***1 | Guide plate, right | |
| 17 | 7***0 | Guide plate, left | |
| 18 | 5***7 | Screw | |
| 19 | 4***8 | Screw retention | |
| 20 | 9***5 | Tube holder | |
| 21 | 7***2 | Clamp holder | |
| 22 | 7***1 | Console for sensor holder | |
| 23 | 5***1 | Cylinder screw | |
| 24 | 9***6 | Spring washer | |
| 25 | 5***1 | Screw | |
| 26 | 6***6 | Washer | |
| 27 | S***r | Sonic sensor | |
| 28 | 8***2 | Clamping piece | |
| 29 | 8***3 | Lower washer | |
| 30 | 5***8 | Screw | |
| 31 | 6***8 | Washer | |
| 32 | 9***1 | Hex. screw | |
| 33 | 6***1 | Washer | |
| 34 | 9***4 | Hex. screw | |
| 35 | 9***7 | Safety plate | |
| 36 | 9***3 | Hex. screw | |
| 37 | 7***0 | Auger | |
| 38 | 8***8 | Abutment | |
| 39 | 9***5 | Threaded pin | |
| 40 | 9***1 | O-ring | |
| 41 | 9***4 | Needle-axial ball bearing | |
| 42 | 9***7 | Inner-ring | |
| 43 | 8***2 | Support bearing | |
| 44 | 9***0 | Plug screw | |
| 45 | 9***0 | Grease nipple | |
| 46 | 7***3 | Auger right | |
| 47 | 9***4 | Groove pin | |
| 48 | 8***9 | Shaft | |
| 49 | 9***1 | O-ring | |
| 50 | 8***4 | Ring | |
| 51 | 9***3 | Needle bearing | |
| 52 | 8***8 | Ring | |
| 53 | 9***1 | Needle bearing | |
| 54 | 9***9 | Shim | |
| 54 | 9***0 | Shim | |
| 54 | 9***2 | Shim | |
| 55 | 9***0 | Axial grooved ball bearing | |
| 56 | 8***0 | Bearing bushing | |
| 57 | 7***6 | Auger, left | |
| 58 | 7***1 | Wear part, left | |
| 59 | 9***4 | Countersunk screw | |
| 60 | 9***7 | Hex. nut | |
| 61 | 4***5 | Screw retention | |
| 62 | 7***1 | Wear part, right | |
| 63 | a***e | See auger drive |
