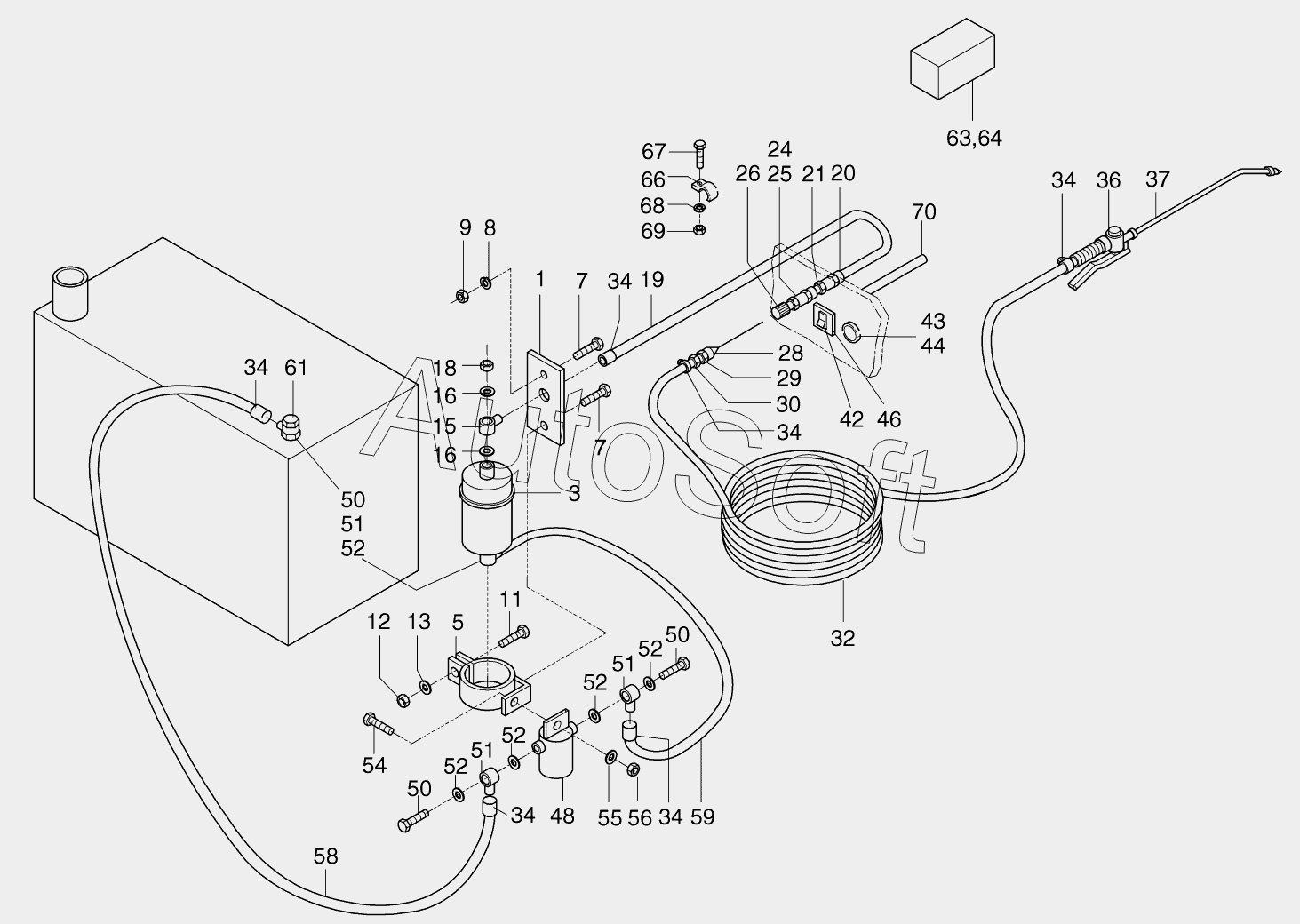

Каталог запасных частей к технике: DYNAPAC Dynapac F181C (2010). Diesel spray equipment
54
37
37
42
43
44
46
48
48
48
48
48
50
50
50
51
51
51
52
52
52
52
52
37
55
56
58
59
61
63
64
66
67
68
69
70
18
1
3
5
7
7
8
9
11
12
13
15
16
16
19
20
21
24
25
26
28
29
30
32
34
34
34
34
34
34
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 754-13110 | 7***0 | Diesel spray equipment | |
| 754901300 | 7***0 | Diesel spray equipment | |
| 754901340 | 7***0 | Circuit diagram | |
| 1 | 7***1 | Flat steel | |
| 3 | 9***1 | Diesel pump | |
| 5 | 6***5 | Pump holder | |
| 7 | 5***1 | Screw | |
| 8 | 4***1 | Screw retention | |
| 9 | 9***3 | Nut | |
| 11 | 5***8 | Hex. screw | |
| 12 | 9***3 | Nut | |
| 13 | 4***1 | Screw retention | |
| 15 | 9***5 | Ring parts | |
| 16 | 9***1 | Cu-seal ring | |
| 18 | 9***1 | Cap nut | |
| 19 | 9***0 | Hose | |
| 20 | 6***4 | Smash connection | |
| 21 | 9***6 | Reduction screwing | |
| 24 | 9***8 | Bulkhead union | |
| 25 | 9***7 | O-ring | |
| 26 | 9***0 | Coupling sleeve | |
| 28 | 9***6 | Coupling plug | |
| 29 | 9***7 | O-ring | |
| 30 | 9***8 | Threaded socket | |
| 32 | 9***0 | Hose | |
| 34 | 9***9 | Hose cap | |
| 36 | 9***4 | Quick actuating valve | |
| 37 | 9***5 | Spraying pipe | |
| 37 | 9***0 | Nozzle | |
| 42 | 9***8 | Toggle switch | |
| 43 | 9***3 | Indicator lamp, yellow | |
| 44 | 9***2 | Bulb | |
| 46 | 9***2 | Label | |
| 48 | 9***4 | Filter element | |
| 48 | 9***3 | Sealing washer | |
| 48 | 9***1 | Fuel filter | |
| 50 | 9***8 | Hollow screw | |
| 51 | 6***3 | Ring stud | |
| 52 | 9***3 | Sealing | |
| 54 | 5***4 | Hex. screw | |
| 55 | 4***0 | Screw retention | |
| 56 | 9***4 | Nut | |
| 58 | 9***0 | Hose | |
| 59 | 9***0 | Hose | |
| 61 | 8***0 | Suction stud | |
| 63 | 9***1 | Fuse box | |
| 64 | 9***0 | Fuse | |
| 66 | 9***5 | Clip | |
| 67 | 5***3 | Hex. screw | |
| 68 | 4***0 | Screw retention | |
| 69 | 9***4 | Nut | |
| 70 | 7***0 | Cable harness |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
