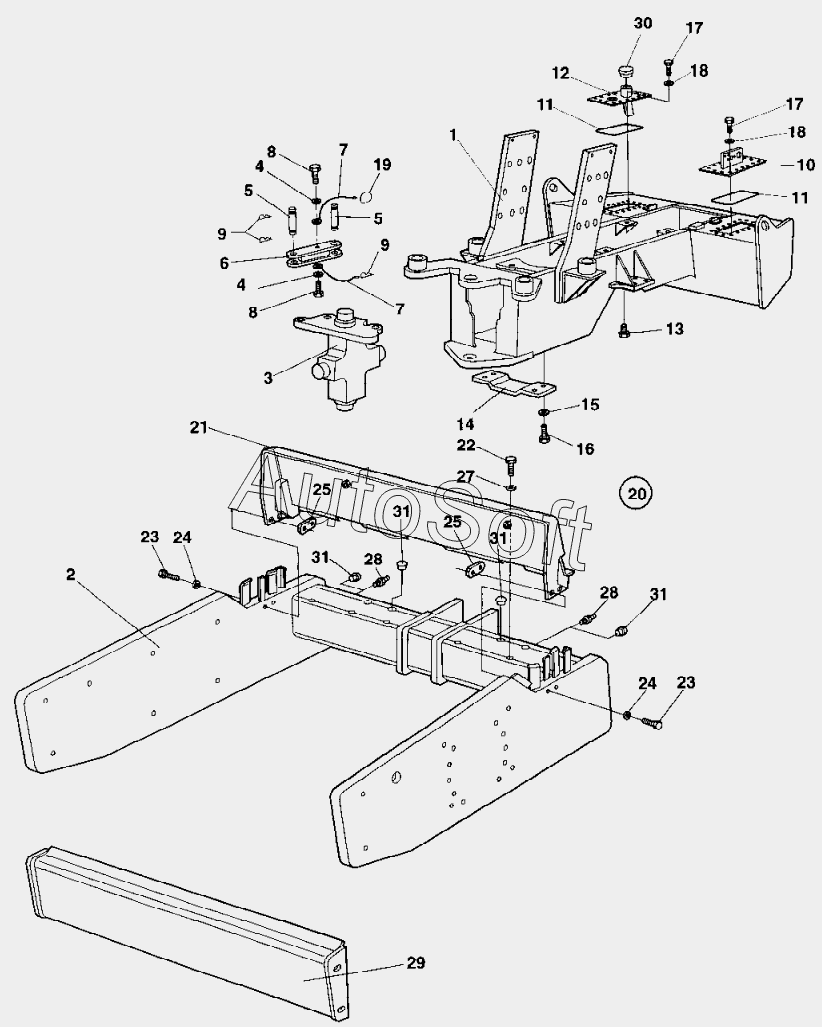

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Frames
23
23
14
15
16
17
17
18
18
19
21
22
13
24
24
25
25
27
28
28
29
30
31
31
31
31
1
12
12
12
11
11
10
10
10
9
9
8
8
7
7
6
6
6
5
5
4
4
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Tractor frame | |
| 2 | 3***7 | Drum frame | |
| 2 | 3***8 | Drum frame | |
| 2 | 3***0 | Drum frame | |
| 4 | 9***0 | Washer 10,5x22x2 | |
| 5 | 3***9 | Shaft | |
| 6 | 3***8 | Safety rod | |
| 6 | 3***4 | Safety rod | |
| 7 | 3***5 | Wire | |
| 8 | 5***3 | Hex. screw | |
| 9 | 6***1 | Hair clip | |
| 10 | 3***5 | Cover | |
| 10 | 3***5 | Cover | |
| 11 | 3***9 | O-ring | |
| 12 | 3***2 | Cover | |
| 12 | 3***5 | Cover | |
| 13 | 8***1 | Magnetic plug | |
| 14 | 3***7 | Protection plate | |
| 15 | 9***7 | Washer 10,5x22x4 | |
| 16 | 5***9 | Screw | |
| 17 | 5***8 | Screw | |
| 18 | 9***9 | Washer 8,4x16x1,5 | |
| 19 | 3***8 | Spring | |
| 21 | 3***4 | Drum shroud | |
| 22 | 5***9 | Screw | |
| 23 | 5***3 | Screw | |
| 24 | 9***0 | Washer 10,5x22x2 | |
| 25 | 3***5 | Holder | |
| 27 | 9***7 | Washer 10,5x22x4 | |
| 28 | 2***1 | Filter plug | |
| 29 | B***m | Cross beam | |
| 30 | 3***0 | Fuel cap | |
| 31 | 9***9 | Plug |
