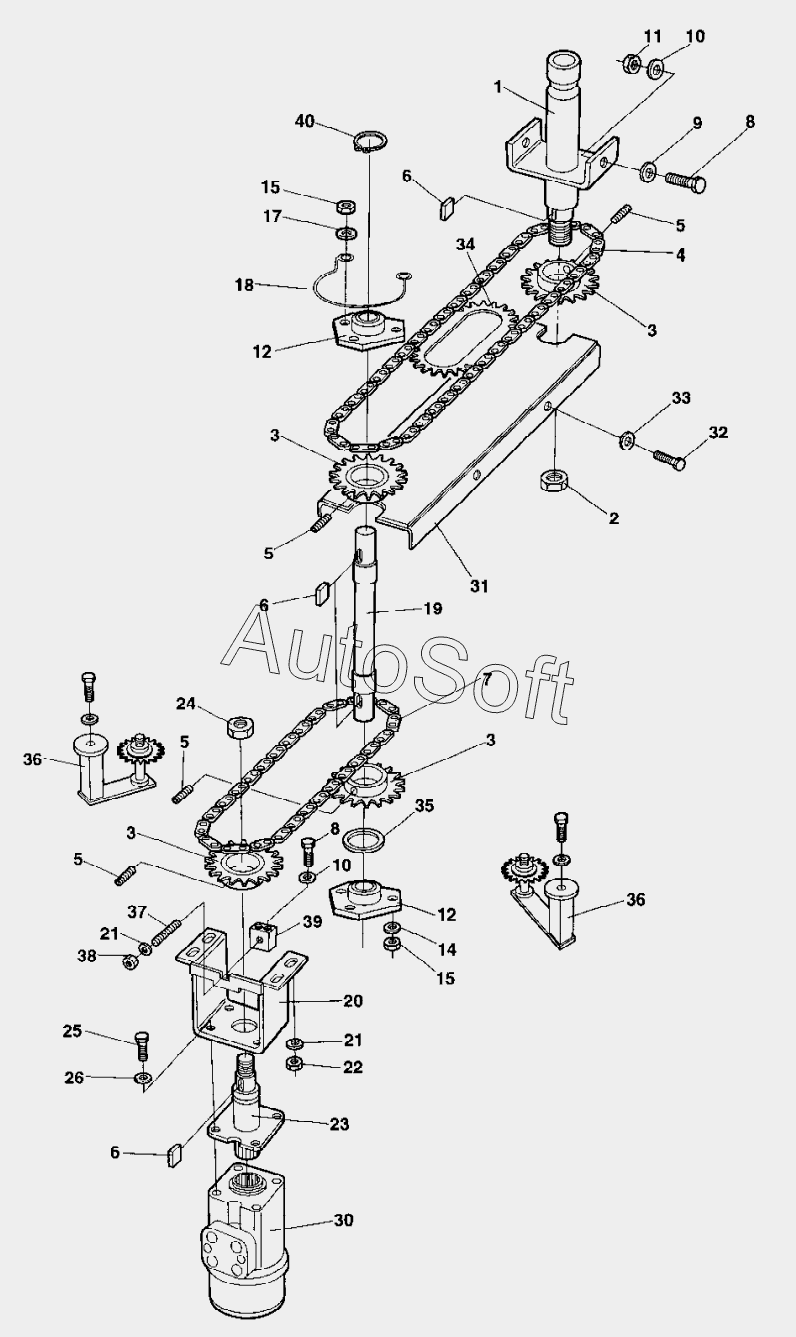

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Steering system From 68X20580
32
20
21
21
22
23
24
25
26
30
31
19
19
33
34
35
36
36
37
38
39
40
10
10
2
3
3
3
3
4
5
5
5
5
6
6
6
7
7
7
8
8
9
1
11
12
12
12
12
14
15
15
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Shaft | |
| 2 | N***t | Nut | |
| 3 | 3***6 | Chain wheel | |
| 4 | 3***1 | Chain | |
| 5 | 5***1 | Set screw | |
| 6 | 3***9 | Flat key | |
| 7 | 3***3 | Chain | |
| 7 | 3***4 | Chain | |
| 8 | 5***1 | Screw | |
| 9 | 9***4 | Washer 8,4x26x4 | |
| 10 | 9***9 | Washer 8,4x16x1,5 | |
| 11 | 5***3 | Lock nut M8 | |
| 12 | 9***7 | Bearing outer | |
| 12 | 9***8 | Bearing inner | |
| 14 | 9***8 | Washer 6,4x12x1,5 | |
| 15 | 5***2 | Lock nut M6 | |
| 17 | 6***1 | Washer | |
| 18 | 3***2 | Chain guard | |
| 19 | 3***3 | Shaft | |
| 19 | 3***4 | Shaft | |
| 20 | 3***7 | Bracket | |
| 21 | 9***0 | Washer 8,4x22x3 | |
| 22 | 5***3 | Lock nut M8 | |
| 23 | 3***8 | Linkage shaft | |
| 24 | N***t | Nut | |
| 25 | 5***6 | Screw | |
| 26 | 9***0 | Washer 10,5x22x2 | |
| 30 | S***e | Steering valve | |
| 31 | 3***3 | Chain supporter | |
| 32 | 5***0 | Screw | |
| 33 | 9***5 | Washer | |
| 34 | 9***0 | Chain tensioner | |
| 35 | 9***4 | Washer | |
| 36 | 9***9 | Chain tensioner | |
| 37 | 9***2 | Threaded stud | |
| 38 | 5***3 | Lock nut M8 | |
| 39 | 3***1 | Bracket | |
| 40 | 1***4 | Retainer ring |
