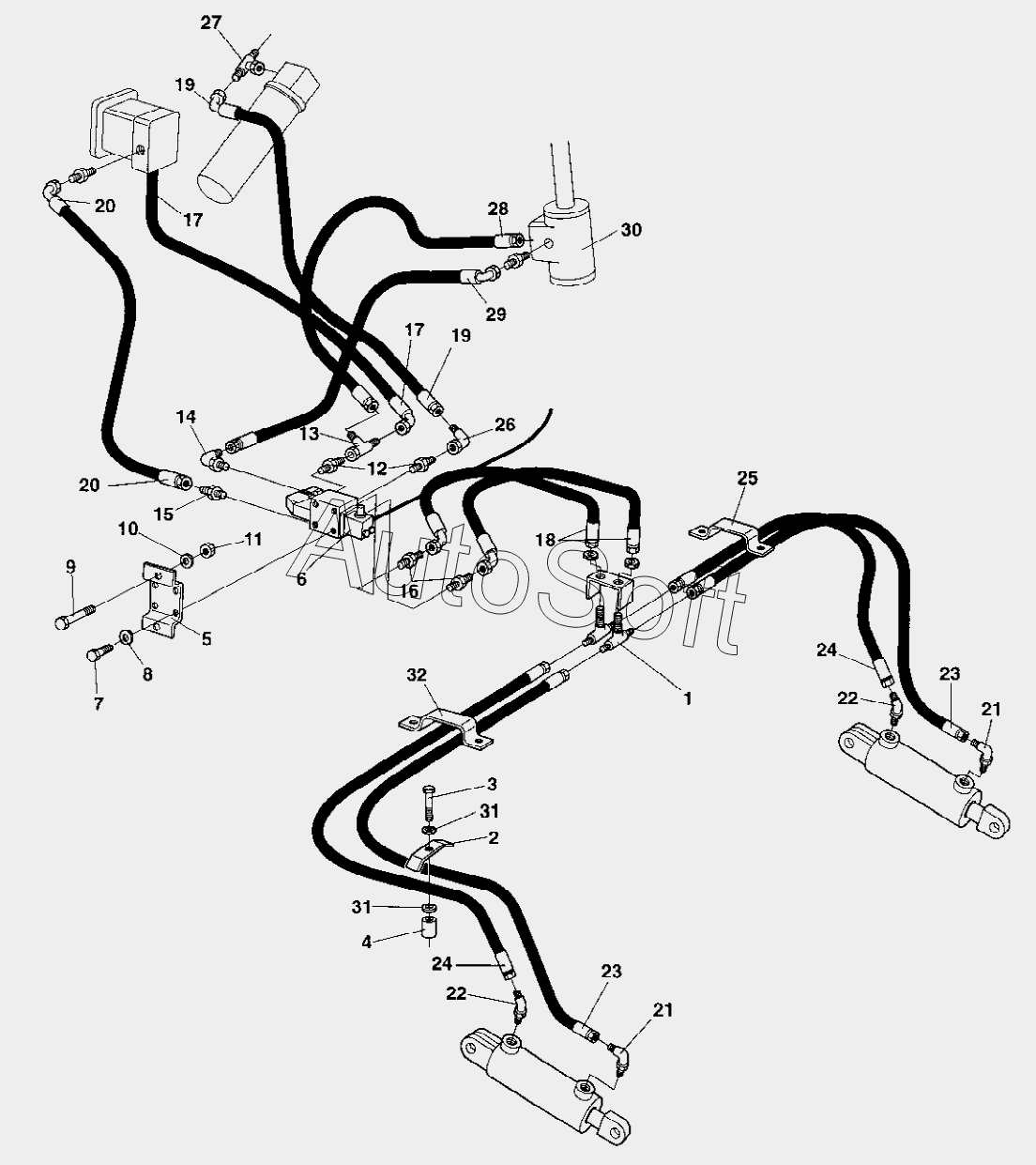

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Levelling blade, hydraulic parts
27
20
20
20
20
21
21
22
22
23
23
24
24
25
26
19
19
28
28
28
29
29
29
30
30
30
31
31
32
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Adapter | |
| 2 | 3***0 | Clamp | |
| 3 | 5***2 | Screw | |
| 4 | 3***3 | Spacer sleeve | |
| 5 | 3***3 | Bracket | |
| 6 | 3***0 | Hydraulic valve | |
| 7 | 5***9 | Screw | |
| 8 | 9***9 | Washer 8,4x16x1,5 | |
| 9 | 5***3 | Screw | |
| 10 | 9***0 | Washer 10,5x22x2 | |
| 11 | 9***7 | Nut | |
| 12 | 3***0 | Connector | |
| 13 | 3***5 | T-connector | |
| 14 | 2***1 | Connector | |
| 15 | 2***9 | Connector | |
| 16 | 3***6 | Straight o-ring connector | |
| 17 | 4***5 | Hydraulic hose | |
| 18 | 4***5 | Hydraulic hose | |
| 19 | 4***8 | Hydraulic hose | |
| 20 | 4***1 | Hydraulic hose | |
| 20 | 4***7 | Hydraulic hose | |
| 21 | 8***4 | Elbow 90, O-ring | |
| 22 | 8***0 | Elbow 45, O-ring | |
| 23 | 4***0 | Hydraulic hose | |
| 24 | 4***1 | Hydraulic hose | |
| 25 | 3***5 | Clamp | |
| 26 | 3***7 | Elbow 90 | |
| 27 | 2***3 | Connector | |
| 28 | 4***9 | Hydraulic hose | |
| 28 | 4***9 | Hydraulic hose | |
| 29 | 4***8 | Hydraulic hose | |
| 29 | 4***8 | Hydraulic hose | |
| 30 | 3***4 | Pilot valve | |
| 30 | 3***9 | Pilot valve | |
| 31 | 9***9 | Washer 8,4x16x1,5 | |
| 32 | 3***6 | Hose clamp |
