Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Structure 16125-1 Up to 68X20663
1
2
3
3
3
4
4
4
5
5
6
6
7
7
7
7
7
7
8
8
8
9
9
10
11
13
13
14
14
14
15
16
17
17
17
17
17
17
17
17
17
18
18
19
20
20
20
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
24
25
26
27
28
29
29
30
31
31
31
31
31
31
31
32
33
34
35
37
38
39
40
41
41
42
42
43
44
44
44
45
46
47
48
49
50
50
51
51
52
52
53
54
55
56
57
58
58
58
59
60
61
62
63
63
64
64
65
66
66
67
67
68
68
69
70
71
72
73
74
75
76
77
78

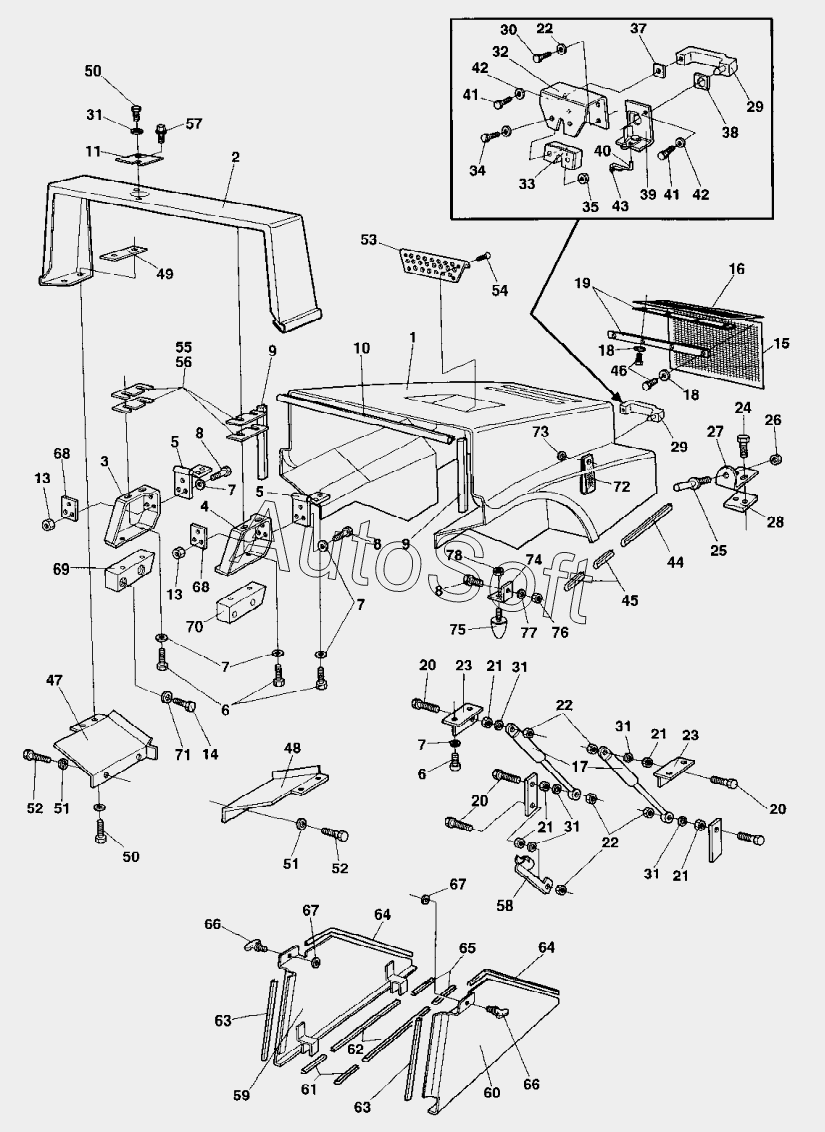

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 902866 | 9***6 | Key Marked 455 | |
| 1 | 3***6 | Hood | |
| 2 | 3***5 | Protection hood | |
| 3 | 3***3 | Clamp | |
| 3 | 3***7 | Clamp | |
| 4 | 3***4 | Clamp | |
| 4 | 3***8 | Clamp | |
| 5 | 3***6 | Hinge | |
| 6 | 5***8 | Screw | |
| 7 | 6***3 | Washer M10 | |
| 7 | 9***7 | Washer 10,5x22x4 | |
| 8 | 5***0 | Screw | |
| 9 | 9***6 | Edge trim | |
| 10 | 9***6 | Edge trim | |
| 11 | 3***5 | Cover | |
| 13 | 9***7 | Nut | |
| 14 | 5***3 | Hex. screw | |
| 14 | 5***1 | Screw | |
| 15 | 3***7 | Grid | |
| 16 | 3***5 | Grid | |
| 17 | 3***4 | Gas spring | |
| 17 | 3***7 | Gas spring | |
| 17 | 9***2 | Gas spring | |
| 17 | 9***8 | Gas spring | |
| 17 | 9***9 | Gas spring | |
| 18 | 9***4 | Washer | |
| 19 | 2***7 | Rubber strip | |
| 20 | 9***1 | Screw M8x40 | |
| 20 | 9***1 | Screw M8x40 | |
| 21 | 5***5 | Nut | |
| 21 | 5***5 | Nut | |
| 22 | 9***6 | Lock nut M8 | |
| 22 | 9***6 | Lock nut M8 | |
| 23 | 3***8 | Bracket | |
| 24 | 9***7 | Screw | |
| 25 | 3***8 | Lock pin | |
| 26 | 9***8 | Nut | |
| 27 | 3***7 | Clamp | |
| 28 | 3***8 | Holder plate | |
| 29 | 3***0 | Grab handle | |
| 30 | 9***7 | Screw | |
| 31 | 6***6 | Washer | |
| 31 | 9***6 | Washer 8,4x16x3,0 | |
| 32 | 3***0 | Bracket | |
| 33 | 3***1 | Lock | |
| 34 | 5***3 | Screw | |
| 35 | 9***4 | Nut | |
| 37 | 9***7 | Rubber gasket | |
| 38 | 9***6 | Rubber gasket | |
| 39 | 3***9 | Lock device | |
| 40 | 3***2 | Coupling link | |
| 41 | 5***8 | Screw | |
| 42 | 9***8 | Washer 6,4x12x1,5 | |
| 43 | 3***9 | Lock device | |
| 44 | 9***6 | Edge trim | |
| 44 | 9***6 | Edge trim | |
| 45 | 9***6 | Edge trim | |
| 46 | 9***4 | Screw | |
| 47 | 3***4 | Holder plate | |
| 48 | 3***3 | Holder plate | |
| 49 | 3***9 | Holder plate | |
| 50 | 5***1 | Screw | |
| 51 | 9***0 | Washer 8,4x22x3 | |
| 52 | 5***9 | Screw | |
| 53 | 3***5 | Grid | |
| 54 | 9***7 | Screw | |
| 55 | 3***6 | Shim | |
| 56 | 3***7 | Shim | |
| 57 | 5***5 | Screw | |
| 58 | 3***5 | Safety rod | |
| 58 | 3***2 | Safety rod | |
| 59 | 3***7 | Cover, right | |
| 60 | 3***6 | Cover, left | |
| 61 | 2***6 | Edge trim | |
| 62 | 2***6 | Edge trim | |
| 63 | 2***6 | Edge trim | |
| 64 | 9***6 | Edge trim | |
| 65 | 2***6 | Edge trim | |
| 66 | 9***5 | Quick lock | |
| 67 | 9***5 | Quick lock washer | |
| 68 | 3***9 | Holder plate | |
| 69 | 3***0 | Holder | |
| 70 | 3***1 | Holder | |
| 71 | 9***1 | Washer 13x24x2 | |
| 72 | 3***4 | Grab handle | |
| 73 | 9***0 | Washer 8,4x22x3 | |
| 74 | 9***6 | Bracket | |
| 75 | 9***9 | Shock absorber | |
| 76 | 9***7 | Nut | |
| 77 | 9***0 | Washer 10,5x22x2 | |
| 78 | 5***5 | Nut |
