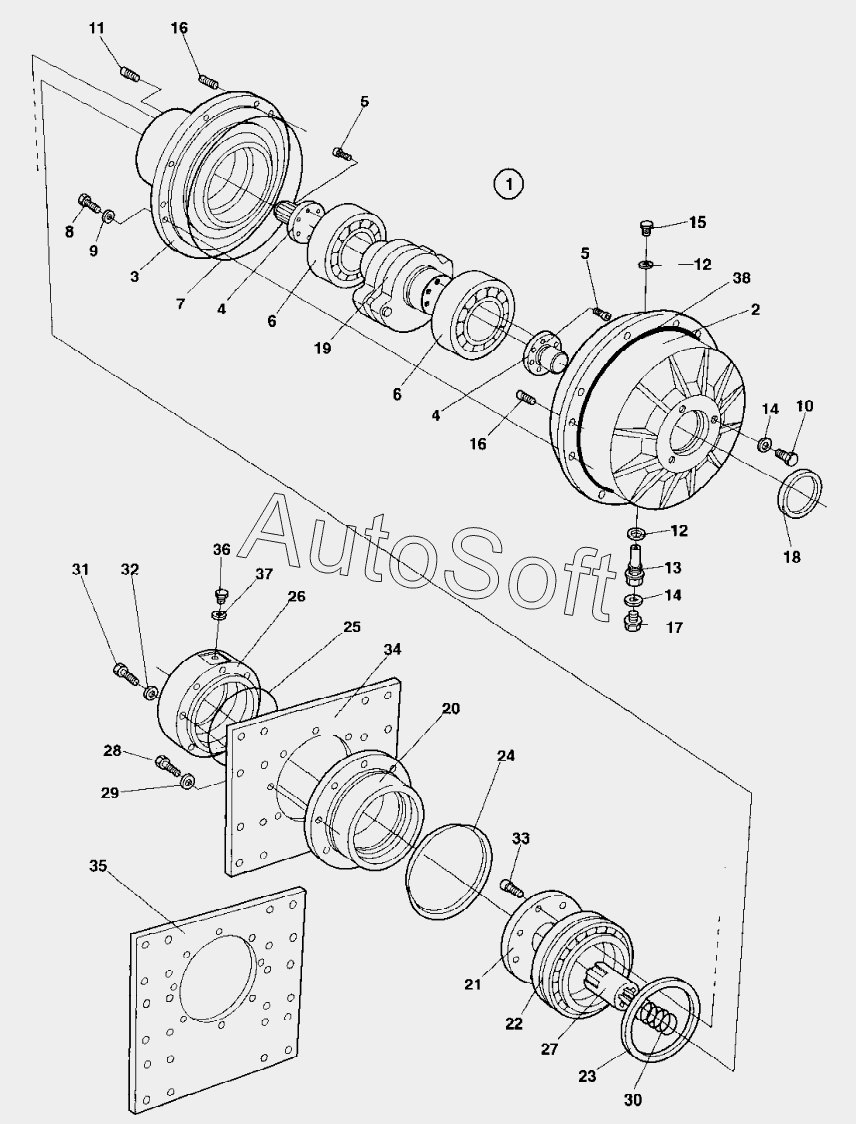

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Drum cartridge Vibration side From 68X20495 Up to 68X20602
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
36
37
38
10
2
3
4
4
5
5
6
6
7
8
9
1
1
11
12
12
13
14
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Drum cartridge | |
| 2 | 3***0 | Bearing housing inner | |
| 3 | 3***9 | Bearing housing outer | |
| 4 | 3***8 | Splined shaft | |
| 5 | 9***2 | Screw | |
| 6 | 9***4 | Cylinder roll bearing | |
| 7 | 9***6 | O-ring | |
| 8 | 5***6 | Hex. screw | |
| 9 | 6***6 | Conical spring washer 17x39 | |
| 10 | 5***3 | Screw M12x16 | |
| 11 | 9***8 | Set screw | |
| 12 | 1***7 | Seal ring M30 | |
| 13 | 3***4 | Level indicator | |
| 14 | 1***7 | Sealing M12 | |
| 15 | 3***4 | Magnetic plug M30 | |
| 16 | 9***5 | Plug | |
| 17 | 9***3 | Plug | |
| 18 | 9***2 | Seal ring | |
| 19 | 3***3 | Eccentric shaft | |
| 20 | 3***8 | Bearing housing | |
| 21 | 3***2 | Bearing cover | |
| 22 | 1***1 | Taper roller bearing | |
| 23 | 1***3 | Seal ring | |
| 24 | 9***7 | V-ring | |
| 25 | 1***5 | O-ring | |
| 26 | 3***1 | Motor adapter | |
| 27 | 3***5 | Splined sleeve | |
| 28 | 5***6 | Hex. screw | |
| 29 | 6***6 | Conical spring washer 17x39 | |
| 30 | 3***5 | Spring | |
| 31 | 5***3 | Hex. screw | |
| 32 | 9***1 | Washer 13x24x2 | |
| 33 | 5***9 | Screw | |
| 34 | 3***2 | Holder plate | |
| 36 | 3***1 | Plug | |
| 37 | 1***8 | Sealing | |
| 38 | 9***7 | O-ring |
