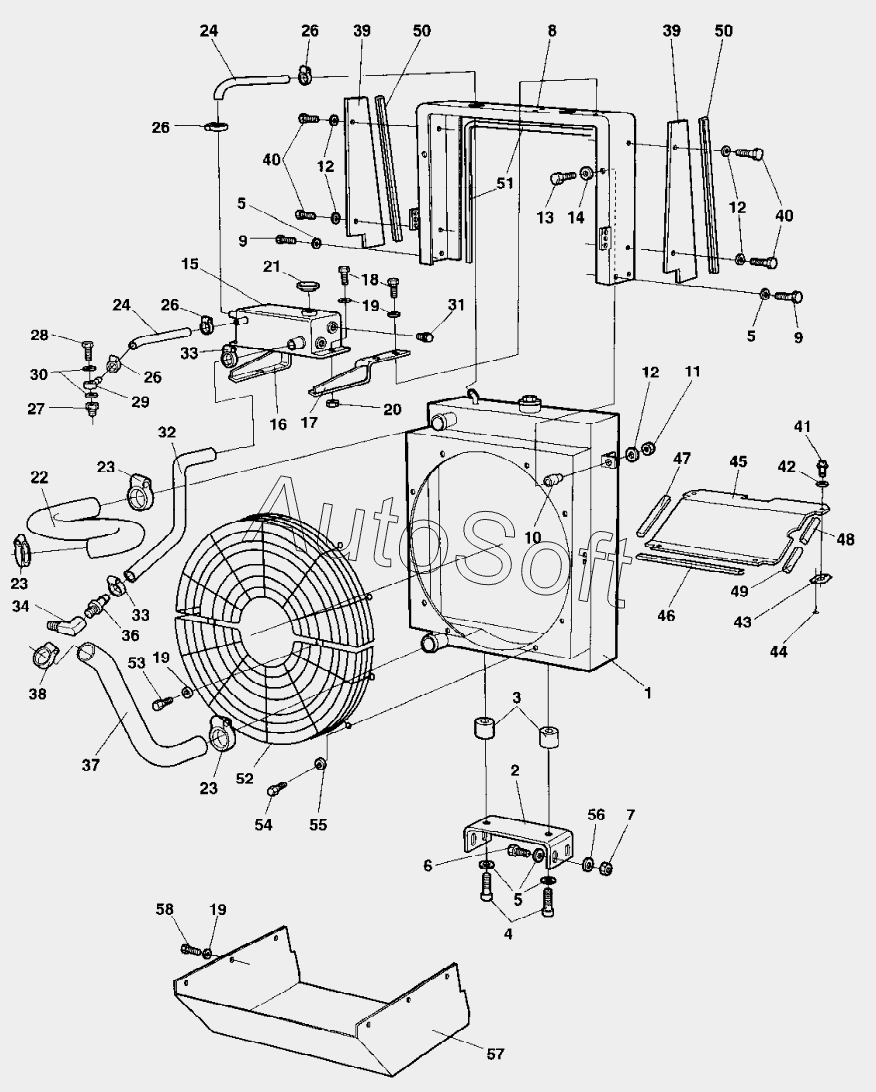

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Cooling system Up to 68X20521
40
40
45
45
45
44
43
42
41
46
46
39
39
38
37
36
34
33
33
32
31
46
47
47
47
48
49
49
49
50
50
51
52
53
54
55
56
57
58
8
14
13
12
12
12
11
10
9
9
8
8
8
8
15
7
6
5
5
5
4
3
2
1
1
1
16
17
18
19
19
19
19
19
20
21
22
23
23
23
24
24
26
26
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 904486 | 9***6 | Quick lock | |
| 926985 | 9***5 | Quick lock washer | |
| 1 | 3***2 | Radiator | |
| 1 | 3***9 | Radiator | |
| 2 | 3***8 | Radiator bracket | |
| 3 | 3***3 | Shock absorber | |
| 4 | 5***3 | Hex. screw | |
| 5 | 9***0 | Washer 10,5x22x2 | |
| 6 | 5***1 | Screw | |
| 7 | 5***8 | Lock nut M10 | |
| 8 | 3***8 | Cooler frame | |
| 8 | 3***8 | Cooler frame | |
| 8 | 3***5 | Cooler frame | |
| 9 | 5***9 | Screw | |
| 10 | 3***4 | Shock absorber | |
| 11 | 5***2 | Lock nut M6 | |
| 12 | 9***8 | Washer 6,4x12x1,5 | |
| 13 | 5***2 | Screw | |
| 14 | 6***5 | Washer | |
| 15 | 3***3 | Expansion tank | |
| 16 | 3***4 | Bracket | |
| 17 | 3***5 | Bracket | |
| 18 | 5***1 | Screw | |
| 19 | 6***6 | Washer | |
| 19 | 9***9 | Washer 8,4x16x1,5 | |
| 20 | 5***3 | Lock nut M8 | |
| 21 | 9***4 | Cap | |
| 22 | 3***4 | Coolant hose | |
| 23 | 3***0 | Hose clamp | |
| 24 | 3***5 | Rubber hose | |
| 26 | 3***5 | Hose clamp | |
| 27 | 3***4 | Connector | |
| 28 | 9***5 | Hollow screw | |
| 29 | 9***6 | Banjo coupling | |
| 30 | 3***8 | Washer 10x14x1 | |
| 31 | 3***7 | Level glass | |
| 32 | 3***7 | Coolant hose | |
| 33 | 3***4 | Hose clamp | |
| 34 | 2***5 | Elbow 90 | |
| 36 | 3***0 | Hose connection | |
| 37 | 3***5 | Coolant hose | |
| 38 | 3***3 | Hose clamp | |
| 39 | 3***9 | Air leading plate | |
| 40 | 5***0 | Screw | |
| 41 | 9***7 | Trunnion | |
| 42 | 9***1 | Washer | |
| 43 | 9***0 | Lock device | |
| 44 | 6***1 | Pop rivet | |
| 45 | 3***7 | Air inlet | |
| 45 | 3***9 | Air inlet | |
| 46 | 9***6 | Edge trim | |
| 46 | 9***6 | Edge trim | |
| 47 | 9***6 | Edge trim | |
| 47 | 9***6 | Edge trim | |
| 48 | 9***6 | Edge trim | |
| 49 | 9***6 | Edge trim | |
| 49 | 9***6 | Edge trim | |
| 50 | 9***6 | Edge trim | |
| 51 | 9***3 | Edge trim | |
| 52 | 3***1 | Fan guard | |
| 53 | 5***8 | Screw | |
| 54 | 5***9 | Screw | |
| 55 | 6***3 | Conical spring washer 8,4x18x2 | |
| 56 | 6***3 | Washer M10 | |
| 57 | 3***4 | Air leading plate | |
| 58 | 5***3 | Screw |
