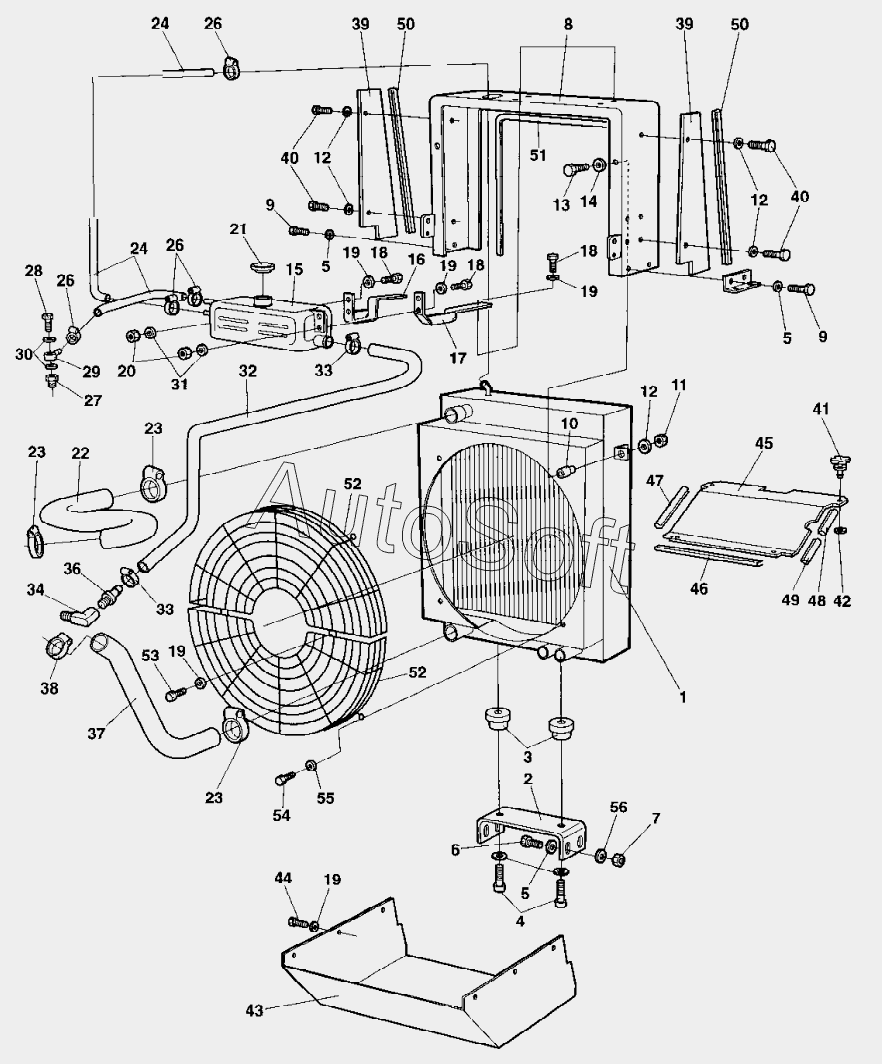

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Cooling system From 68X20522
44
30
31
32
33
33
34
36
37
38
39
39
40
40
41
42
43
29
45
46
47
48
49
50
50
51
52
52
53
54
55
56
15
2
3
4
5
5
5
6
7
8
9
9
10
11
12
12
12
13
14
1
16
17
18
18
18
19
19
19
19
19
20
21
22
23
23
23
24
24
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Radiator | |
| 2 | 3***8 | Radiator bracket | |
| 3 | 3***3 | Shock absorber | |
| 4 | 5***3 | Hex. screw | |
| 5 | 9***0 | Washer 10,5x22x2 | |
| 6 | 5***1 | Screw | |
| 7 | 5***8 | Lock nut M10 | |
| 8 | 3***5 | Cooler frame | |
| 9 | 5***9 | Screw | |
| 10 | 3***4 | Shock absorber | |
| 11 | 5***2 | Lock nut M6 | |
| 12 | 9***8 | Washer 6,4x12x1,5 | |
| 13 | 5***2 | Screw | |
| 14 | 9***8 | Washer 6,4x12x1,5 | |
| 15 | 3***4 | Expansion tank | |
| 16 | 3***0 | Bracket | |
| 17 | 3***1 | Bracket | |
| 18 | 5***2 | Screw | |
| 19 | 9***9 | Washer 8,4x16x1,5 | |
| 20 | 5***3 | Lock nut M8 | |
| 21 | 9***4 | Cap | |
| 22 | 3***4 | Coolant hose | |
| 23 | 3***0 | Hose clamp | |
| 24 | 3***2 | Rubber hose | |
| 26 | 3***5 | Hose clamp | |
| 27 | 3***4 | Connector | |
| 28 | 9***5 | Hollow screw | |
| 29 | 9***6 | Banjo coupling | |
| 30 | 3***8 | Washer 10x14x1 | |
| 31 | 3***3 | Washer | |
| 32 | 3***0 | Coolant hose | |
| 33 | 3***4 | Hose clamp | |
| 34 | 2***5 | Elbow 90 | |
| 36 | 3***0 | Hose connection | |
| 37 | 3***5 | Coolant hose | |
| 38 | 3***3 | Hose clamp | |
| 39 | 3***9 | Air leading plate | |
| 40 | 5***0 | Screw | |
| 41 | 9***6 | Quick lock | |
| 42 | 9***5 | Quick lock washer | |
| 43 | 3***4 | Air leading plate | |
| 44 | 5***3 | Screw | |
| 45 | 3***9 | Air inlet | |
| 46 | 9***6 | Edge trim | |
| 47 | 9***6 | Edge trim | |
| 48 | 9***6 | Edge trim | |
| 49 | 9***6 | Edge trim | |
| 50 | 9***6 | Edge trim | |
| 51 | 9***3 | Edge trim | |
| 52 | 3***1 | Fan guard | |
| 53 | 5***8 | Screw | |
| 54 | 5***9 | Screw | |
| 55 | 9***0 | Washer 8,4x22x3 | |
| 56 | 9***7 | Washer 10,5x22x4 |
