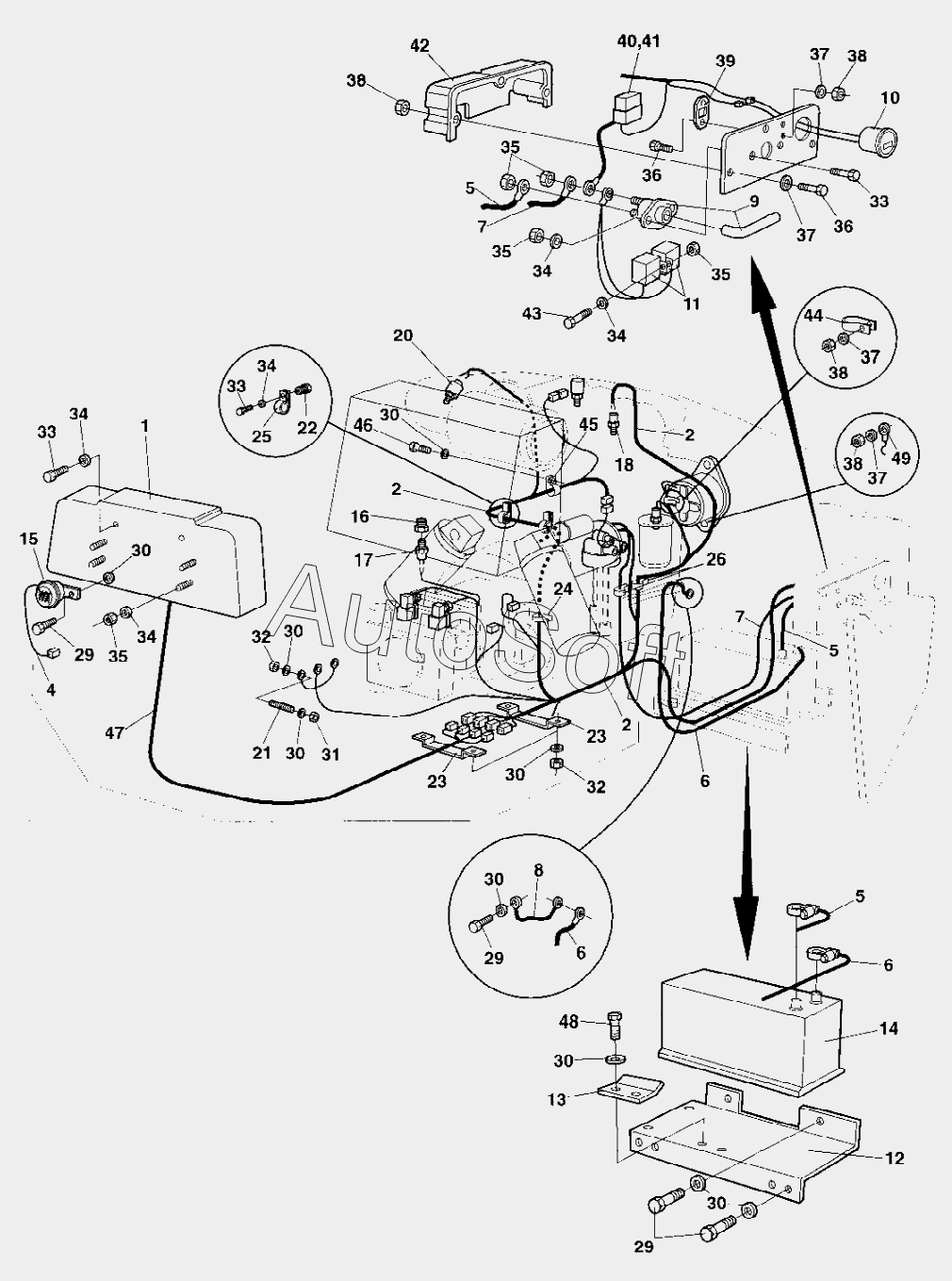

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D (2010). Electrical system
39
29
29
29
30
30
30
30
30
30
30
30
31
32
32
33
33
33
34
34
34
34
34
35
35
35
35
36
36
37
37
37
37
37
37
38
38
38
38
38
38
26
40
41
42
43
44
45
46
47
47
47
48
49
13
2
2
2
2
2
4
5
5
5
6
6
6
7
7
8
9
10
11
12
1
14
15
16
17
18
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 928021 | 9***1 | Key | |
| 1 | C***l | Control panel | |
| 2 | 3***2 | Cable harness | |
| 2 | 3***7 | Cable harness | |
| 4 | 3***7 | Cable harness | |
| 5 | 3***7 | Battery cable | |
| 6 | 9***0 | Battery cable | |
| 7 | 9***8 | Connection cable | |
| 8 | 9***0 | Connection cable | |
| 9 | 9***0 | Battery switch | |
| 10 | 8***7 | Hour meter | |
| 11 | 9***8 | Relay | |
| 12 | 3***7 | Battery shelf | |
| 13 | 3***0 | Battery holder | |
| 14 | 4***1 | Battery | |
| 15 | 9***7 | Horn | |
| 16 | 8***4 | Reducer | |
| 17 | 9***1 | Temperature sensor Hydraulic oil | |
| 18 | 9***2 | Temperature sensor Engine | |
| 20 | 9***3 | Indicator | |
| 21 | 9***8 | Threaded stud | |
| 22 | 3***4 | Reduction nipple | |
| 23 | 3***9 | Cable holder | |
| 24 | 9***2 | Clamp | |
| 25 | 9***1 | Clamp | |
| 26 | 9***6 | Clamp | |
| 29 | 5***3 | Screw | |
| 30 | 9***9 | Washer 8,4x16x1,5 | |
| 31 | 5***5 | Nut | |
| 32 | 5***3 | Lock nut M8 | |
| 33 | 5***0 | Screw | |
| 34 | 9***9 | Washer 6,7x14x1,5 | |
| 35 | 5***2 | Lock nut M6 | |
| 36 | 5***4 | Screw | |
| 37 | 9***1 | Washer 5,3x10x1 | |
| 37 | 9***1 | Washer 5,3x10x1 | |
| 38 | 5***1 | Lock nut M5 | |
| 38 | 5***1 | Lock nut M5 | |
| 39 | 9***6 | Fuse holder | |
| 40 | 9***2 | Fuse holder | |
| 41 | 9***7 | Fuse | |
| 42 | 3***1 | Cover | |
| 43 | 5***5 | Screw | |
| 44 | 9***5 | Clamp | |
| 45 | 9***6 | Clamp | |
| 46 | 5***2 | Screw | |
| 47 | 3***2 | Cable harness | |
| 47 | 3***5 | Cable harness | |
| 48 | 5***7 | Screw | |
| 49 | 9***3 | Connection cable |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
