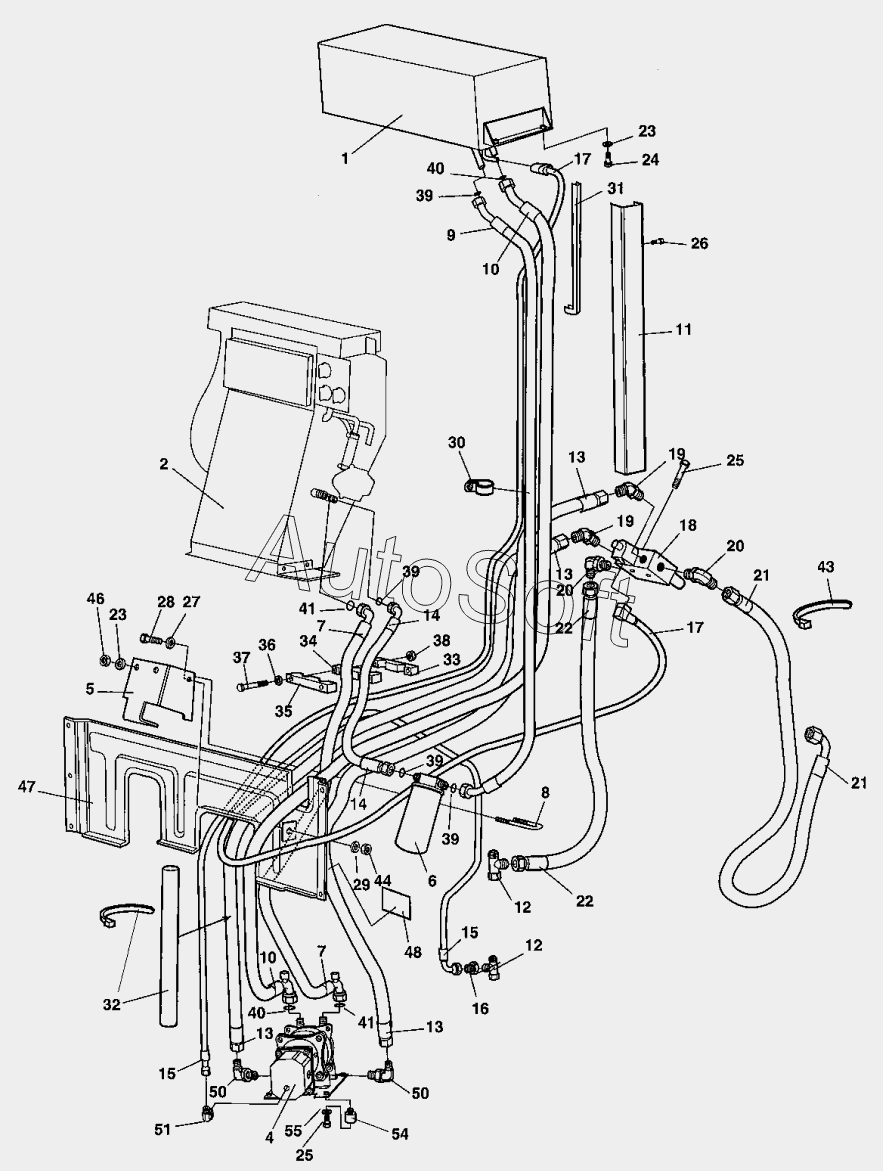

Каталог запасных частей к технике: DYNAPAC Dynapac CC422 (2010). Air conditioner assembly
1
2
4
5
6
7
7
8
9
10
10
11
12
12
13
13
13
13
14
14
15
15
16
17
17
18
18
18
19
19
20
20
21
21
22
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
40
41
41
43
44
46
47
48
50
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 389160 | 3***0 | Refrigerant hose | |
| 389162 | 3***2 | Refrigerant hose | |
| 792051 | 7***1 | Edge trim | |
| 1 | C***r | Condensor assembly | |
| 2 | 3***7 | Heater/AC unit | |
| 4 | C***r | Compressor assembly | |
| 5 | 3***5 | Holder | |
| 6 | 3***4 | Drying filter | |
| 7 | 3***2 | Refrigerant hose | |
| 8 | 3***3 | Pipe clamp | |
| 9 | 3***5 | Refrigerant hose | |
| 10 | 3***3 | Refrigerant hose | |
| 11 | 3***3 | Hose protection | |
| 12 | 3***5 | T-connector | |
| 13 | 4***6 | Hydraulic hose | |
| 14 | 3***4 | Refrigerant hose | |
| 15 | 4***7 | Hydraulic hose | |
| 16 | 3***1 | Reducing | |
| 17 | 3***8 | Cable harness | |
| 18 | 3***0 | Direction control valve | |
| 18 | 3***4 | Direction control valve | |
| 19 | 2***1 | Elbow 45, O-ring | |
| 20 | 3***4 | Connector | |
| 21 | E***g | Existing | |
| 22 | 4***6 | Hydraulic hose | |
| 23 | 9***9 | Washer 8,4x16x1,5 | |
| 24 | 5***2 | Screw | |
| 25 | 5***3 | Screw | |
| 26 | 5***3 | Screw M6x16 | |
| 27 | 9***1 | Washer 13x24x2 | |
| 28 | 5***9 | Hex. screw | |
| 29 | 3***6 | Washer | |
| 30 | 9***6 | Clamp | |
| 31 | 2***8 | Ledge | |
| 32 | 9***3 | Hose guard | |
| 33 | 3***2 | Hose holder | |
| 34 | 3***3 | Hose holder | |
| 35 | 3***4 | Hose holder | |
| 36 | 9***8 | Washer 6,4x12x1,5 | |
| 37 | 5***2 | Screw | |
| 38 | 9***3 | Lock nut | |
| 39 | 3***7 | O-ring | |
| 40 | 3***8 | O-ring | |
| 41 | 3***9 | O-ring | |
| 43 | 3***2 | Cable ties | |
| 44 | 5***9 | Lock nut M12 | |
| 46 | 5***3 | Lock nut M8 | |
| 47 | 3***4 | Cover | |
| 48 | 9***5 | Safety decal | |
| 50 | 2***0 | Elbow 90 | |
| 51 | 3***3 | Adapter | |
| 52 | 3***2 | Refrigerant fitting | |
| 53 | 3***3 | Refrigerant fitting | |
| 54 | 7***1 | Shock absorber | |
| 55 | 9***7 | Washer 10,5x22x4 |
