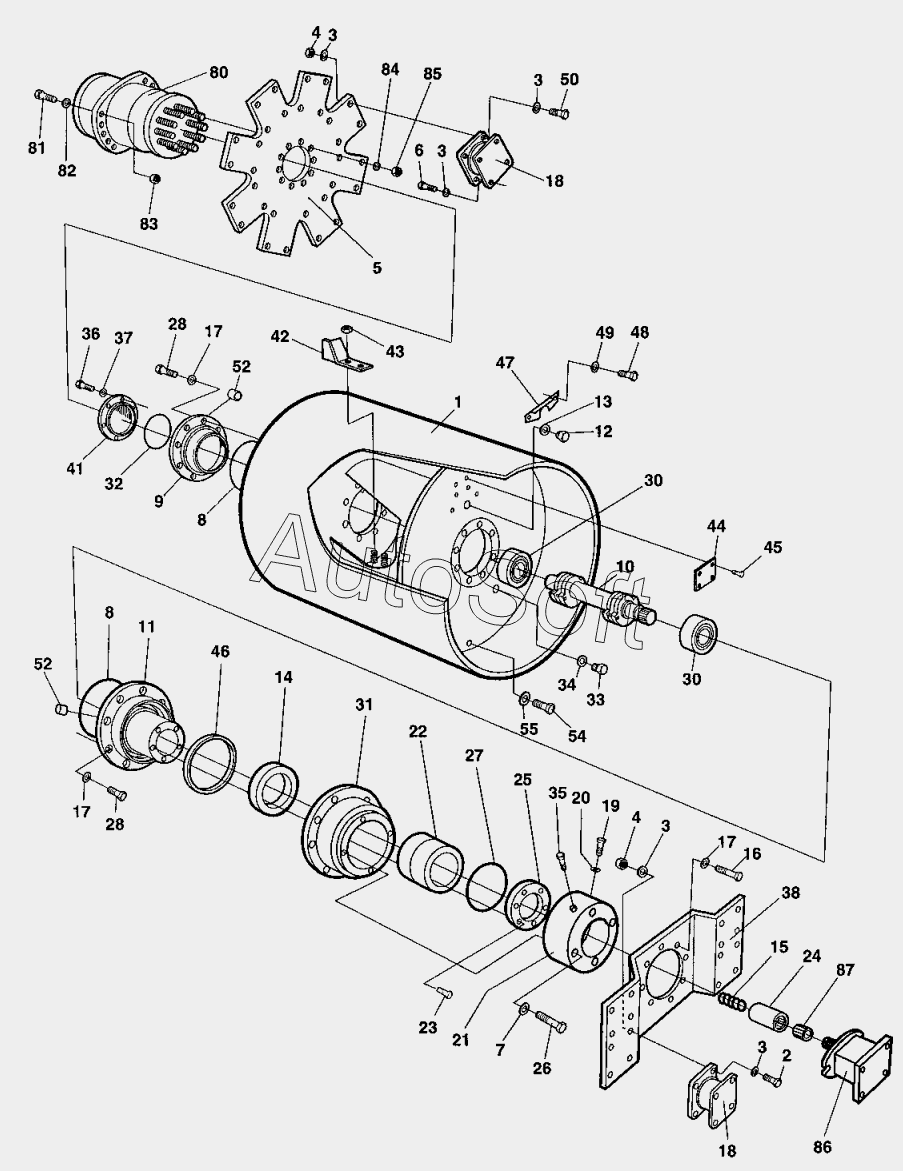

Каталог запасных частей к технике: DYNAPAC Dynapac CC422 (2010). Drum, standard, front/rear
48
32
33
34
35
36
37
38
41
42
43
44
45
46
47
31
49
50
52
52
53
54
55
80
81
82
83
84
85
86
87
16
2
3
3
3
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
1
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
28
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Drum | |
| 2 | 5***5 | Screw | |
| 3 | 9***1 | Washer 13x24x2 | |
| 4 | 5***9 | Lock nut M12 | |
| 5 | 3***0 | Drive disc | |
| 6 | 5***4 | Screw | |
| 7 | 9***1 | Washer 13x24x2 | |
| 8 | 1***4 | O-ring 70 | |
| 9 | 3***0 | Bearing housing | |
| 10 | 3***1 | Eccentric shaft | |
| 11 | 3***7 | Bearing housing | |
| 12 | 3***4 | Magnetic plug M30 | |
| 13 | 1***7 | Seal ring M30 | |
| 14 | 3***2 | Sealing | |
| 15 | 3***5 | Spring | |
| 16 | 5***6 | Hex. screw | |
| 17 | 9***2 | Washer 17x30x3 | |
| 18 | 4***2 | Shock absorber | |
| 19 | 3***1 | Plug | |
| 20 | 1***8 | Sealing | |
| 21 | 3***7 | Connector | |
| 22 | 1***1 | Taper roller bearing | |
| 23 | 7***3 | Screw | |
| 24 | 3***7 | Splined sleeve | |
| 25 | 3***8 | Bearing cover | |
| 26 | 5***3 | Hex. screw | |
| 27 | 1***5 | O-ring | |
| 28 | 5***0 | Screw M16x50 | |
| 30 | 1***0 | Spherical roller bearing | |
| 31 | 3***8 | Bearing housing | |
| 32 | 1***5 | O-ring | |
| 33 | 3***6 | Plug | |
| 34 | 1***7 | Sealing M12 | |
| 35 | 9***6 | Breather M14 | |
| 36 | 5***8 | Screw | |
| 37 | 9***0 | Washer 10,5x22x2 | |
| 38 | 3***6 | Mounting plate | |
| 41 | 3***1 | Bearing cover | |
| 42 | B***e | Blade | |
| 43 | N***t | Nut | |
| 44 | 3***1 | Sign plate | |
| 45 | 5***2 | Drive screw | |
| 46 | 9***7 | V-ring | |
| 47 | 3***5 | Drop plate | |
| 48 | 5***9 | Screw | |
| 49 | 9***9 | Washer 8,4x16x1,5 | |
| 50 | 5***5 | Screw | |
| 52 | 9***5 | Plug | |
| 53 | 9***2 | Washer 17x30x3 | |
| 54 | 5***3 | Screw M12x16 | |
| 55 | 9***1 | Washer 13x24x2 | |
| 80 | H***r | Hydraulic motor, Cpl | |
| 81 | 5***8 | Screw | |
| 82 | 9***3 | Washer 21x36x3 | |
| 83 | 5***2 | Lock nut M6 | |
| 84 | 9***0 | Washer | |
| 85 | 9***5 | Nut | |
| 86 | H***r | Hydraulic motor, Cpl | |
| 87 | S***e | Splined sleeve |
