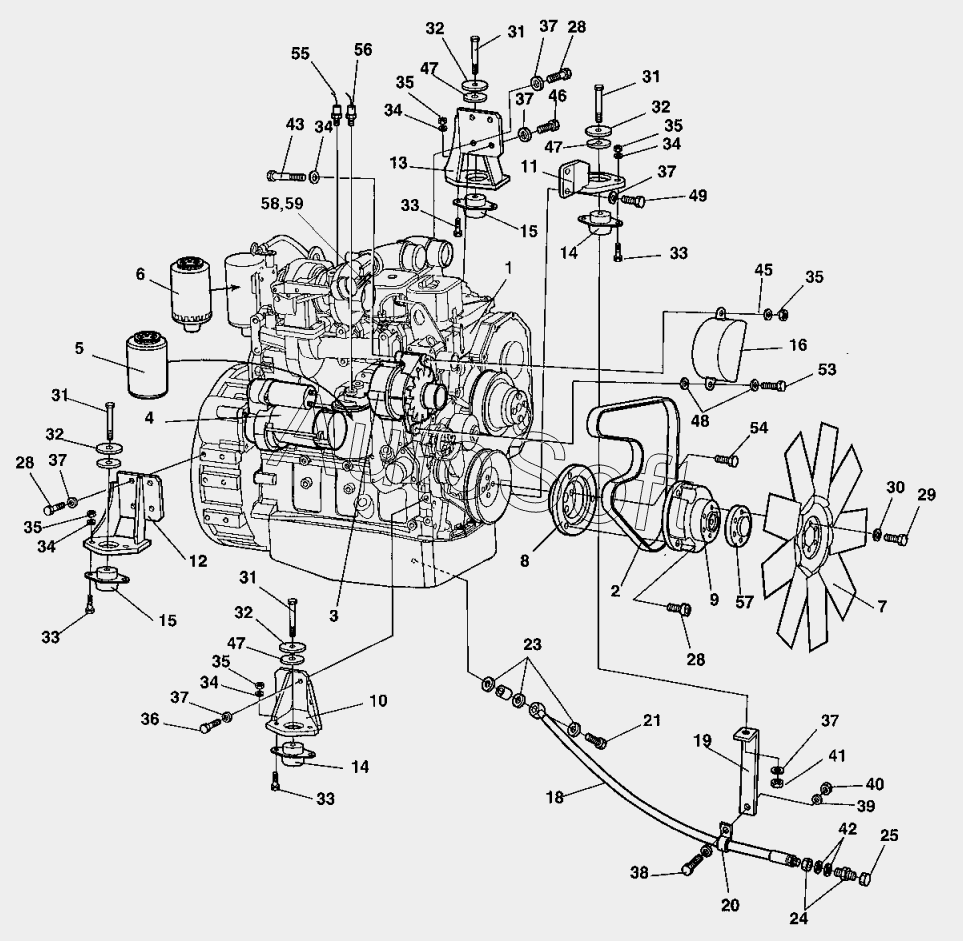

Каталог запасных частей к технике: DYNAPAC Dynapac CC422 (2010). Diesel engine Cummins 4B3.9 TAA From 42520717
42
29
30
31
31
31
31
32
32
32
32
33
33
33
33
34
34
34
34
34
35
35
35
35
35
36
37
37
37
37
37
37
38
39
40
41
28
28
28
43
45
46
47
47
47
48
49
53
54
55
56
57
58
59
13
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
1
14
14
15
15
16
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Diesel engine, cpl | |
| 1 | 3***5 | Diesel engine, cpl | |
| 1 | 3***1 | Diesel engine, cpl | |
| 2 | 9***3 | Belt | |
| 3 | 9***0 | Alternator | |
| 4 | 9***4 | Starter | |
| 5 | 9***0 | Oil filter element | |
| 6 | 9***2 | Fuel filter element | |
| 7 | 3***3 | Fan | |
| 8 | 3***0 | Connector | |
| 9 | 3***3 | Fan hub | |
| 10 | 3***4 | Engine bracket | |
| 11 | 3***5 | Engine bracket | |
| 12 | 3***2 | Engine bracket | |
| 13 | 3***3 | Engine bracket | |
| 14 | 3***3 | Shock absorber | |
| 15 | 3***4 | Shock absorber | |
| 16 | 3***8 | Protection cover | |
| 18 | 3***9 | Hydraulic hose | |
| 19 | 3***2 | Bracket | |
| 20 | 9***8 | Clamp | |
| 21 | 7***1 | Hollow screw | |
| 22 | 3***7 | Sleeve | |
| 23 | 3***1 | Washer | |
| 24 | 2***5 | Connector | |
| 25 | 3***3 | Cap hydraulic | |
| 26 | 7***0 | Screw | |
| 28 | 5***9 | Screw | |
| 29 | 5***5 | Hex. screw | |
| 30 | 9***9 | Washer 8,4x16x1,5 | |
| 31 | 5***6 | Screw | |
| 32 | 7***3 | Steel spacer | |
| 33 | 5***0 | Screw | |
| 34 | 9***0 | Washer 10,5x22x2 | |
| 35 | 5***8 | Lock nut M10 | |
| 36 | 9***8 | Screw | |
| 37 | 9***1 | Washer 13x24x2 | |
| 38 | 5***3 | Hex. screw | |
| 39 | 9***8 | Washer 6,4x12x1,5 | |
| 40 | 5***4 | Hex. nut | |
| 41 | 9***3 | .Nut | |
| 42 | 9***3 | Washer 21x36x3 | |
| 43 | 9***9 | Screw | |
| 45 | 9***7 | Washer 10,5x22x4 | |
| 46 | 5***3 | Screw | |
| 47 | 9***3 | Washer | |
| 48 | 9***0 | Washer 8,4x22x3 | |
| 49 | 5***9 | Screw | |
| 53 | 9***1 | Screw M8x40 | |
| 54 | E***g | Existing | |
| 55 | 9***2 | Temperature sensor Engine | |
| 56 | 9***4 | Oil pressure switch | |
| 57 | 3***3 | Fan spacer | |
| 58 | 9***3 | Fuel hose | |
| 59 | 3***5 | Hose clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
