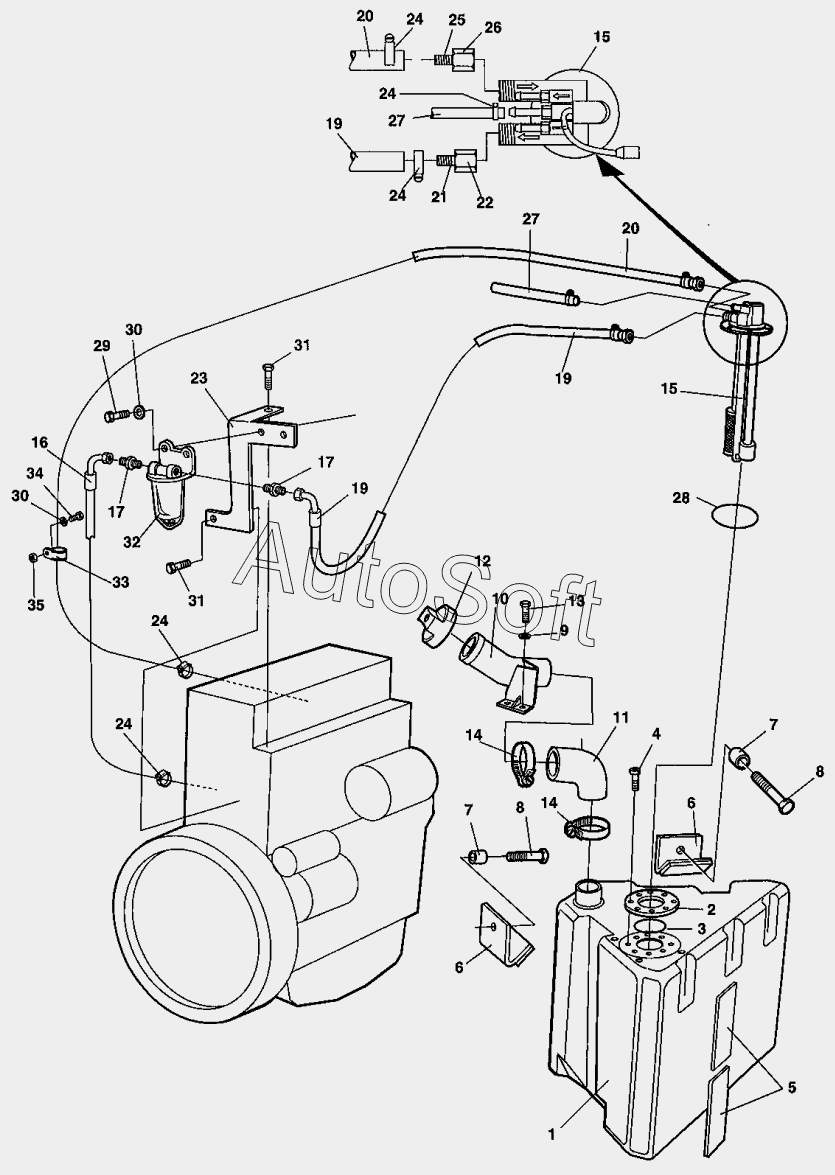

Каталог запасных частей к технике: DYNAPAC Dynapac CC422 (2010). Fuel system
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
17
17
19
19
19
20
20
21
22
23
24
24
24
24
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 902866 | 9***6 | Key Marked 455 | |
| 1 | 3***0 | Fuel tank | |
| 2 | 3***7 | Flange | |
| 3 | 1***8 | O-ring | |
| 4 | 7***4 | Screw | |
| 5 | 3***9 | Rubber cloth | |
| 6 | 3***8 | Holder | |
| 7 | 3***4 | Spacer sleeve | |
| 8 | 5***0 | Screw | |
| 9 | 9***0 | Washer 10,5x22x2 | |
| 10 | 3***2 | Filling pipe | |
| 11 | 3***0 | Rubber hose | |
| 12 | 3***4 | Cap | |
| 13 | 5***8 | Screw | |
| 14 | 3***8 | Hose clamp | |
| 15 | 3***8 | Level sender | |
| 16 | 3***5 | Fuel hose | |
| 17 | 9***9 | Straight connector | |
| 19 | 3***3 | Fuel hose | |
| 20 | 9***4 | Fuel hose | |
| 21 | 9***3 | Hose connection | |
| 22 | 9***5 | Hose connection socket | |
| 23 | 3***1 | Bracket | |
| 24 | 3***1 | Hose clamp | |
| 25 | 9***1 | Hose connection | |
| 26 | 9***4 | Hose connection socket | |
| 27 | 3***4 | Plastic hose | |
| 28 | 9***7 | O-ring | |
| 29 | 5***2 | Screw | |
| 30 | 9***8 | Washer 6,4x12x1,5 | |
| 31 | E***e | Existing on engine | |
| 32 | 9***7 | Fuel pre-filter | |
| 33 | 9***1 | Clamp | |
| 34 | 5***3 | Hex. screw | |
| 35 | 5***2 | Lock nut M6 |
