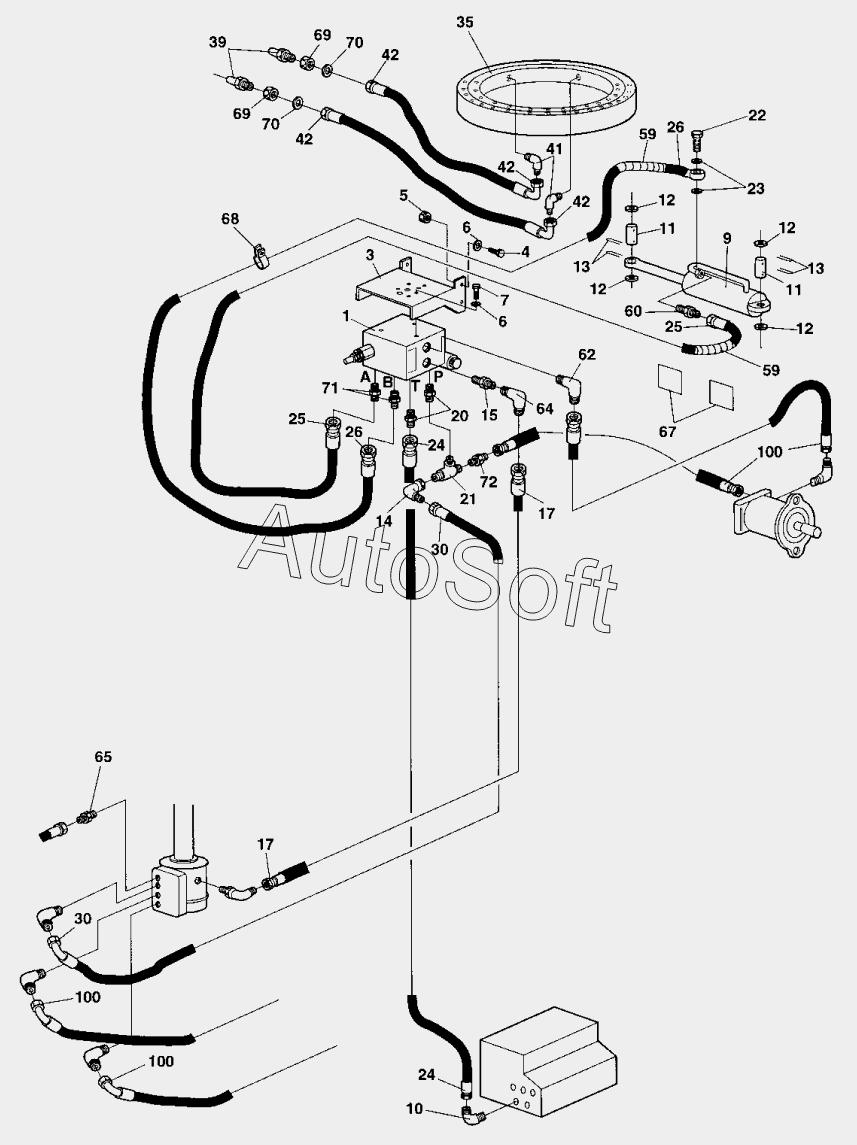

Каталог запасных частей к технике: DYNAPAC Dynapac CC422 (2010). Offset drum
62
25
25
26
26
30
30
35
39
41
42
42
42
42
59
59
60
24
24
64
65
67
68
69
69
70
70
71
72
100
100
100
11
11
1
1
3
4
5
6
6
7
9
10
1
1
1
12
12
12
12
13
13
14
15
17
17
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Direction control valve | |
| 1 | 3***0 | Direction control valve | |
| 1 | 3***7 | Direction control valve | |
| 3 | 3***9 | Holder plate | |
| 4 | 5***1 | Screw | |
| 5 | 5***5 | Nut | |
| 6 | 9***9 | Washer 8,4x16x1,5 | |
| 7 | 5***3 | Screw | |
| 9 | 3***6 | Cylinder, offset drum | |
| 10 | 8***8 | Elbow 90 | |
| 11 | 3***7 | Shaft | |
| 12 | 9***6 | Washer | |
| 13 | 6***0 | Pin | |
| 14 | 3***7 | Elbow 90 | |
| 15 | 2***8 | Connector | |
| 17 | H***e | Hydraulic hose | |
| 20 | 3***1 | Adapter | |
| 21 | 2***3 | Connector | |
| 22 | 3***1 | Hollow screw | |
| 23 | 1***4 | Washer, sealing | |
| 24 | 4***4 | Hydraulic hose | |
| 25 | 4***9 | Hydraulic hose | |
| 26 | 3***9 | Hydraulic hose | |
| 30 | E***g | Existing | |
| 35 | 3***2 | Bearing | |
| 39 | 9***4 | Grease fitting | |
| 41 | 3***3 | Elbow 90 | |
| 42 | 9***3 | Hydraulic hose | |
| 59 | 9***2 | Hose shield | |
| 60 | 3***6 | Adapter | |
| 62 | 3***9 | Connector | |
| 64 | 3***6 | Elbow 90 | |
| 65 | N***d | Not used on this model | |
| 67 | 9***2 | Decal SAFETY | |
| 68 | 9***2 | Hose clamp | |
| 69 | 9***1 | Nut | |
| 70 | 9***1 | Washer 13x24x2 | |
| 71 | 9***1 | Connector | |
| 72 | 2***2 | Elbow 45 | |
| 100 | E***s | Existing parts |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
