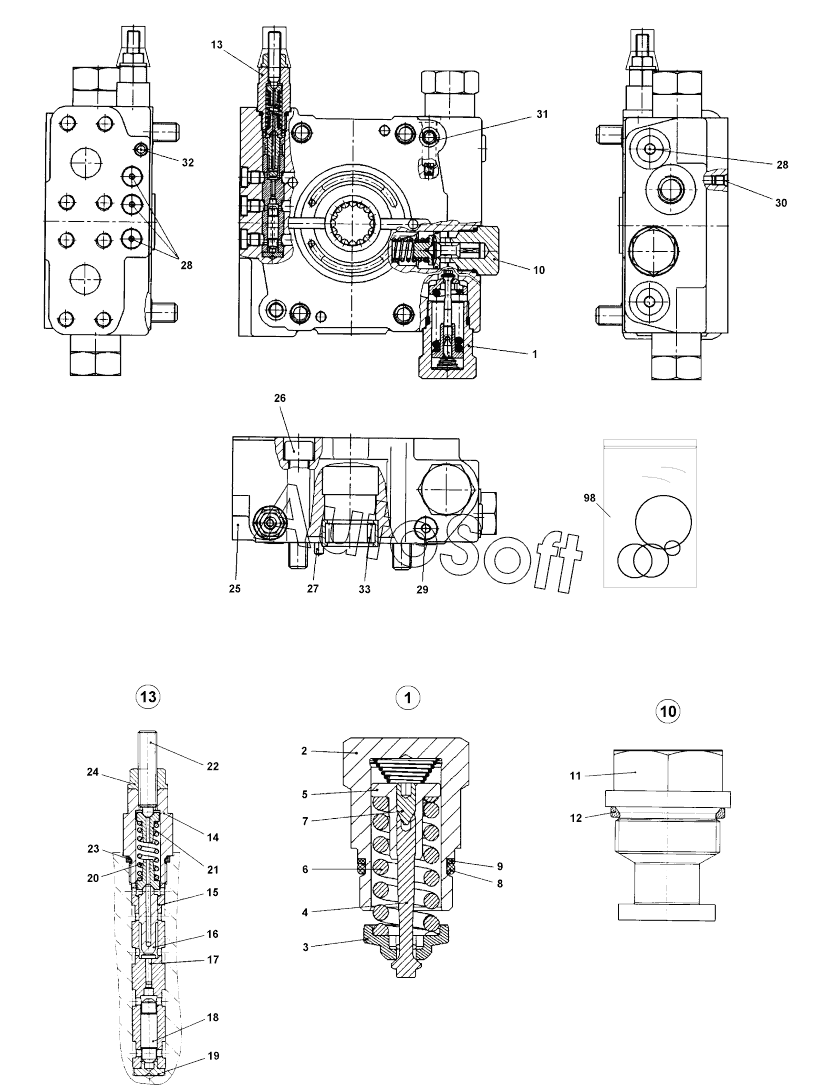

Каталог запасных частей к технике: DYNAPAC Dynapac CA1500 (2017). Portplate with valves
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Pressure relief valve 440 bar | |
| 2 | L***w | Locking screw | |
| 3 | V***r | Valve collar | |
| 4 | V***e | Valve spindle | |
| 5 | S***t | Spring loading nut | |
| 6 | P***g | Pressure spring | |
| 7 | T***n | Threaded pin | |
| 8 | 4***8 | O-ring | |
| 9 | 4***9 | Back-up ring | |
| 10 | 4***0 | Locking set with orifice | |
| 11 | L***w | Locking screw | |
| 12 | 4***8 | O-ring | |
| 13 | 4***7 | Pressure override valve | |
| 14 | L***w | Locking screw | |
| 15 | V***g | Valve bushing | |
| 16 | C***n | Control piston | |
| 17 | P***n | Piston | |
| 18 | V***n | Valve piston | |
| 19 | P***t | Poppet seat | |
| 20 | P***g | Pressure spring | |
| 21 | S***r | Spring collar | |
| 22 | A***w | Adjusting screw | |
| 23 | 4***3 | O-ring | |
| 24 | S***t | Sealing nut | |
| 25 | P***e | Port plate | |
| 26 | S***w | Socket head screw | |
| 27 | C***n | Cylinder pin | |
| 28 | D***k | Double break-off plug | |
| 29 | L***w | Locking screw | |
| 30 | L***w | Locking screw | |
| 31 | 4***1 | O-ring | |
| 32 | L***w | Locking screw | |
| 33 | 4***4 | Plain roller bearing | |
| 98 | 4***8 | Seal kit, port plate with valves |
