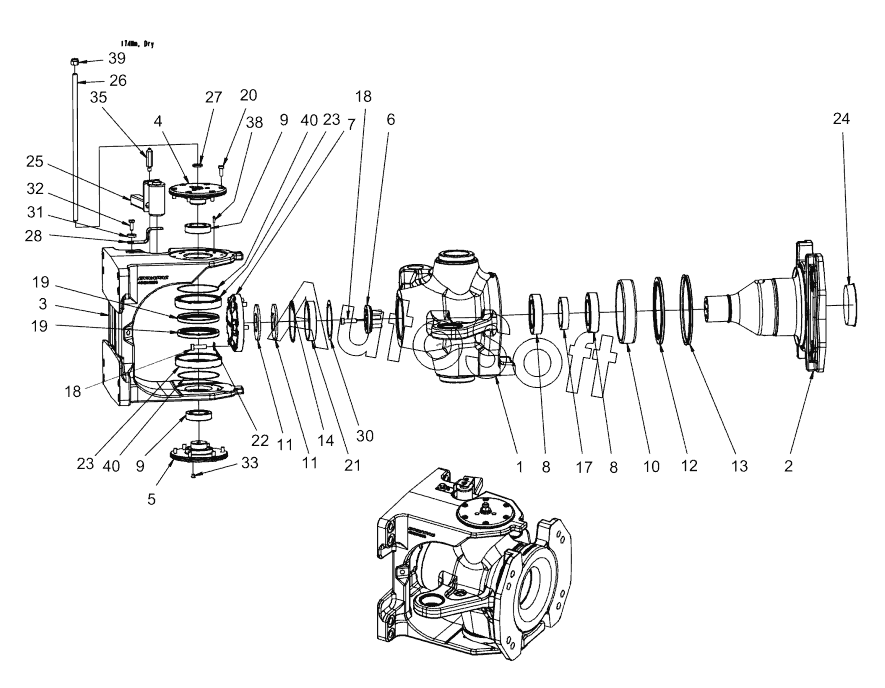

Каталог запасных частей к технике: DYNAPAC Dynapac CA1500 (2017). 4812114990 Steering hitch, cpl
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
30
31
32
33
35
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Hitch yoke | |
| 2 | 4***3 | Shaft | |
| 3 | 4***5 | Hitch holder | |
| 4 | 4***7 | Shaft | |
| 5 | 4***7 | Shaft | |
| 6 | 4***4 | Cover cap | |
| 7 | 4***5 | Cover cap | |
| 8 | 4***7 | Spherical plain bearing | |
| 9 | 4***8 | Angular contact spherical | |
| 10 | 4***9 | Bushing | |
| 11 | 4***2 | Disc spring | |
| 12 | 4***7 | Radial lip-type seal | |
| 13 | 4***6 | Sealing, V-ring | |
| 14 | 4***2 | O-ring 70 | |
| 17 | 4***0 | Spacer washer | |
| 18 | 4***4 | Screw | |
| 19 | 4***7 | Radial lip-type seal | |
| 20 | 4***4 | Hexagon socket head cap screw w Tuflok | |
| 21 | 4***3 | Spacer washer | |
| 22 | 4***1 | Washer | |
| 23 | 4***1 | Back-up ring | |
| 24 | 0***8 | Protective plug | |
| 25 | 4***9 | Locking pin cpl | |
| 26 | 4***6 | Threaded stud | |
| 27 | 4***4 | Washer | |
| 28 | 4***5 | Stop plate | |
| 30 | 4***0 | Shim washer | |
| 31 | 4***7 | Washer | |
| 32 | 4***8 | Screw | |
| 33 | 4***9 | Plug | |
| 35 | 4***7 | Holder | |
| 38 | 4***2 | Thread forming screw m | |
| 39 | 4***2 | Lock nut M | |
| 40 | 4***2 | O-ring 70 |
