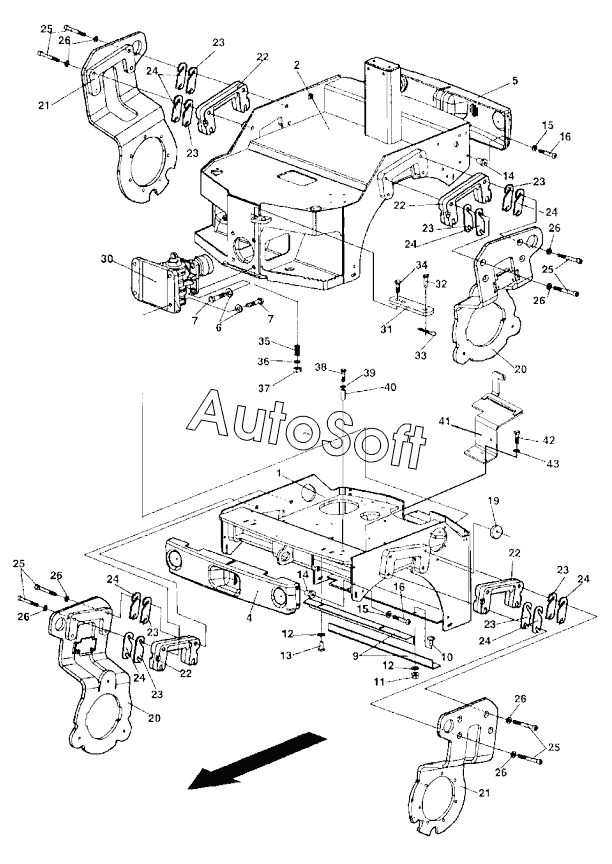

Каталог запасных частей к технике: DYNAPAC Dynapac CC800 (2013). Frames
/11.gif)
34
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
25
26
26
26
26
26
26
30
31
32
33
21
21
35
36
37
38
39
40
41
1
20
20
19
16
16
15
15
14
14
13
12
12
11
10
9
7
7
6
5
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Frame, front | |
| 2 | 4***6 | Frame, rear | |
| 4 | 4***6 | Cover, frame | |
| 5 | 4***6 | Cover, frame | |
| 6 | 4***4 | Washer | |
| 7 | 4***6 | Screw | |
| 9 | 4***9 | Press plate | |
| 10 | 4***1 | Bolt | |
| 11 | 4***6 | Lock nut | |
| 12 | 4***6 | Steel plain washer | |
| 13 | 4***3 | Hex. screw | |
| 14 | 4***9 | Rubber nut | |
| 15 | 4***8 | Steel plain washer | |
| 16 | 4***9 | Screw | |
| 19 | R***r | Reflector | |
| 20 | 4***0 | Fork, vibration side | |
| 21 | 4***9 | Fork, drive side | |
| 23 | 4***5 | Shim | |
| 24 | 4***4 | Shim | |
| 25 | 4***9 | Screw | |
| 26 | 4***1 | Washer | |
| 30 | 4***1 | Hitch | |
| 31 | 4***0 | Lock link | |
| 32 | 4***7 | Clevis pin | |
| 33 | 4***1 | Hair clip | |
| 34 | 4***8 | Screw | |
| 35 | 4***2 | Pressure spring | |
| 36 | 4***3 | Steel plain washer | |
| 37 | 4***2 | Lock nut | |
| 38 | 4***7 | Screw | |
| 39 | 4***9 | Washer | |
| 40 | 4***7 | Spacer sleeve | |
| 41 | 4***4 | Battery shelf |
