Каталог запасных частей к технике: DYNAPAC Dynapac CC800 (2013). Scrapers
/13.gif)
31
21
21
21
21
21
21
21
21
25
26
27
28
29
29
30
31
20
20
20
20
32
33
34
35
36
36
37
38
38
12
12
12
12
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
3
3
3
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19

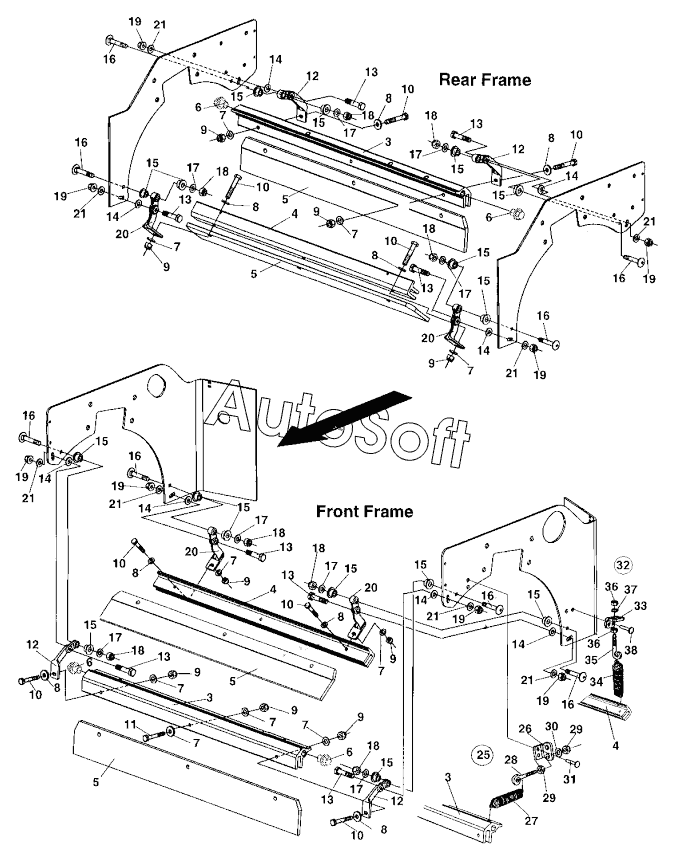

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 4***0 | Sprinkler pipe | |
| 4 | 4***4 | Scraper bracket | |
| 5 | 4***5 | Scraper blade | |
| 6 | 4***2 | End plug | |
| 7 | 4***9 | Washer | |
| 8 | 4***0 | Washer | |
| 9 | 4***3 | Hexagon lock nut | |
| 10 | 4***7 | Screw | |
| 11 | 4***4 | Screw | |
| 12 | 4***9 | Upper hold | |
| 13 | 4***5 | Hex. screw | |
| 14 | 4***8 | Washer | |
| 15 | 4***9 | Bushing | |
| 16 | 4***5 | Bolt | |
| 17 | 4***9 | Washer | |
| 18 | 4***3 | Hexagon lock nut | |
| 19 | 4***8 | Lock nut | |
| 20 | 4***3 | Lower hold | |
| 21 | 4***8 | Washer | |
| 25 | S***r | Scraper assy | |
| 26 | 4***8 | Bracket | |
| 27 | 4***3 | Spring | |
| 28 | 4***9 | Eye bolt | |
| 29 | 4***5 | Hex. nut | |
| 30 | 4***9 | Washer | |
| 31 | 4***4 | Blind rivet | |
| 31 | 4***0 | Blind rivet | |
| 32 | S***r | Scraper assy | |
| 33 | 4***8 | Bracket | |
| 34 | 4***8 | Extension spring | |
| 35 | 4***9 | Eye bolt | |
| 36 | 4***5 | Hex. nut | |
| 37 | 4***9 | Washer | |
| 38 | 4***4 | Blind rivet | |
| 38 | 4***0 | Blind rivet |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
