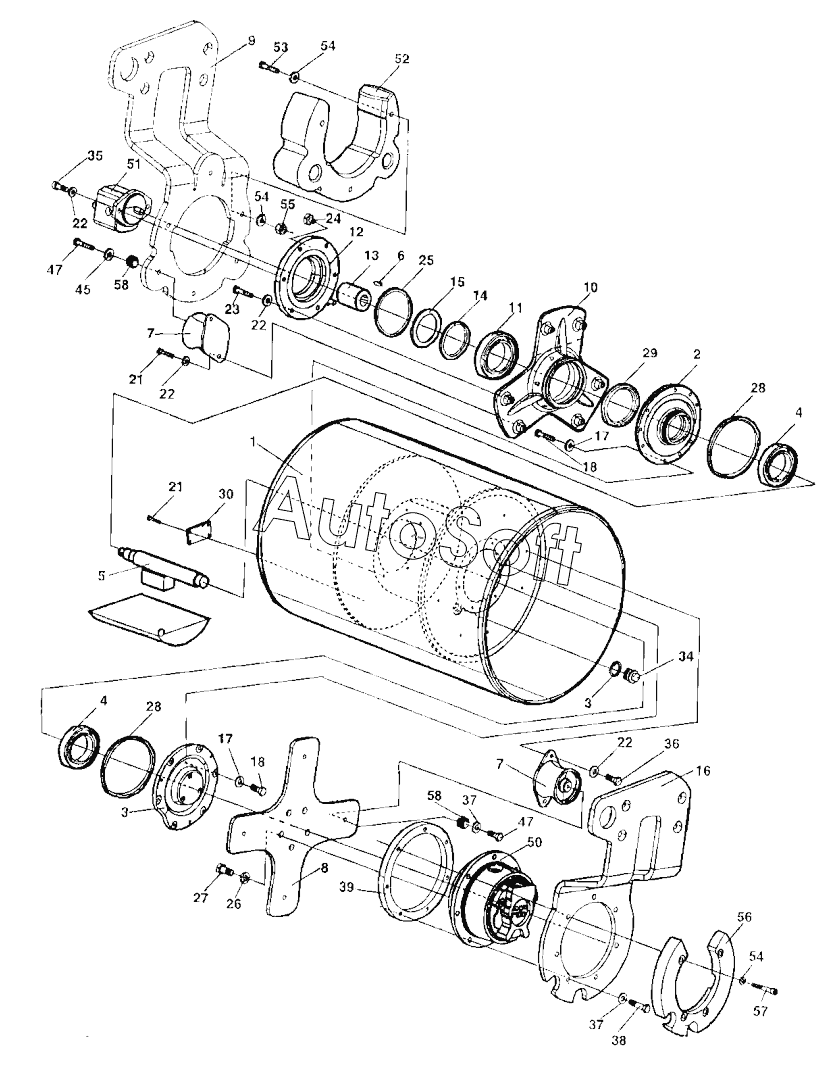

Каталог запасных частей к технике: DYNAPAC Dynapac CC800 (2014). Drum From 0A012639
/17.gif)
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
21
21
22
22
22
22
23
24
25
26
27
28
28
29
30
34
35
36
37
37
38
39
45
47
47
50
51
52
53
54
54
54
55
56
57
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Drum | |
| 2 | 4***9 | Bearing housing | |
| 3 | 4***0 | Bearing housing | |
| 4 | 4***3 | Spherical roller bearing | |
| 5 | 4***7 | Eccentric shaft | |
| 6 | 4***9 | Key | |
| 7 | 4***4 | Shock absorber | |
| 8 | 4***2 | Drive disc | |
| 9 | F***k | Fork | |
| 10 | 4***1 | Bearing housing | |
| 11 | 4***8 | Ball bearing | |
| 12 | 4***6 | Adapter | |
| 13 | 4***2 | Coupling | |
| 14 | 4***9 | Spacer ring | |
| 15 | 4***4 | Retaining ring | |
| 16 | F***k | Fork | |
| 17 | 4***0 | Washer | |
| 18 | 4***2 | Hex. screw | |
| 19 | 4***8 | Steel plain washer | |
| 20 | 4***2 | Hex. screw | |
| 21 | 4***6 | Hexagon head screw | |
| 22 | 4***7 | Washer | |
| 23 | 4***9 | Hex. screw | |
| 24 | 4***0 | Air breather | |
| 25 | 4***2 | O-ring 70 | |
| 26 | 4***8 | Washer | |
| 27 | 4***4 | Screw | |
| 28 | 4***5 | O-ring | |
| 29 | 4***6 | Radial lip seal | |
| 30 | S***e | Sign plate | |
| 31 | 4***2 | Drive screw | |
| 33 | 4***7 | Seal ring | |
| 34 | 4***4 | Magnetic plug | |
| 35 | 4***9 | Cylinder screw | |
| 36 | 4***3 | Hexagon head screw | |
| 37 | 4***3 | Plain washer | |
| 38 | 4***9 | Screw | |
| 39 | 4***7 | Thread ring | |
| 45 | 4***1 | Washer | |
| 47 | 4***5 | Hexagon head screw | |
| 49 | 4***4 | Protective plug | |
| 50 | H***r | Hydraulic motor, Cpl | |
| 51 | H***r | Hydraulic motor, Cpl | |
| 52 | 4***4 | Ballast | |
| 53 | 4***8 | Hexagon head screw | |
| 54 | 4***3 | Plain washer | |
| 55 | 4***7 | Hex. nut | |
| 56 | 4***2 | Ballast | |
| 57 | 4***8 | Screw | |
| 58 | 4***6 | Spacer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
