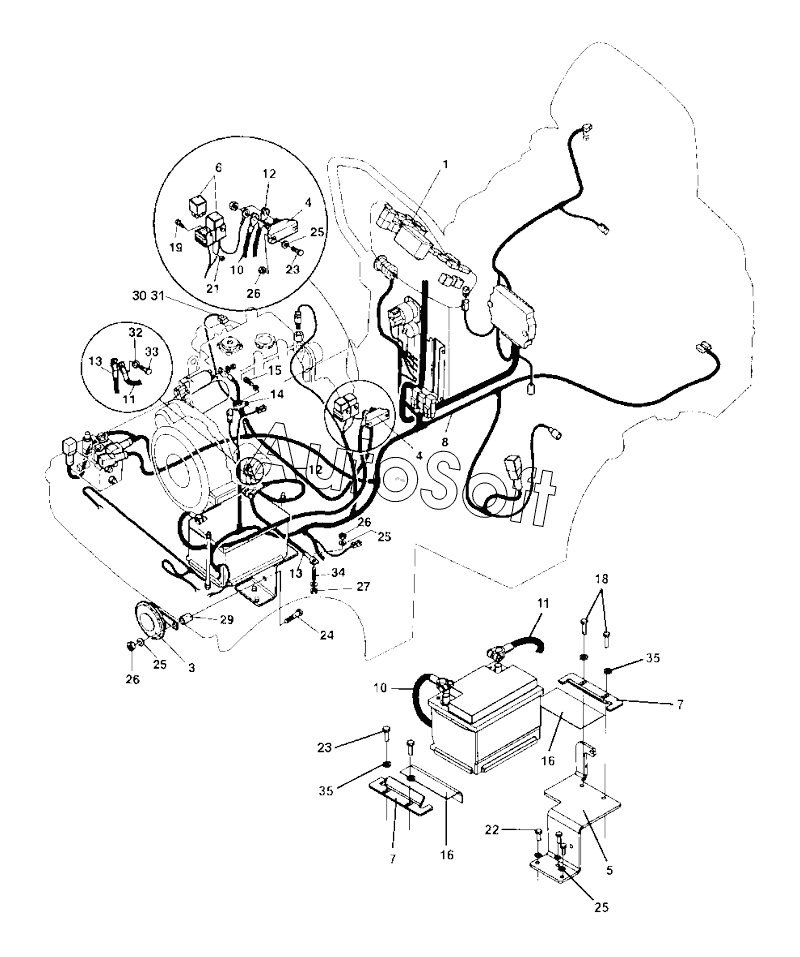

Каталог запасных частей к технике: DYNAPAC Dynapac CC800 (2014). Electrical equipment
/35.gif)
1
3
4
4
5
6
7
7
8
8
10
10
11
11
12
12
13
13
14
15
16
16
18
19
21
22
23
23
24
25
25
25
25
26
26
26
27
29
30
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***l | Control panel | |
| 3 | 4***7 | Horn | |
| 4 | 4***8 | Connection block | |
| 5 | 4***5 | Bracket | |
| 6 | 4***6 | Relay | |
| 7 | 4***4 | Battery holder | |
| 8 | 4***9 | Cable harness | |
| 8 | 4***3 | Cable harness | |
| 10 | 4***9 | Battery cable | |
| 11 | 4***0 | Battery cable | |
| 12 | 4***3 | Connection cable coarse | |
| 13 | 4***9 | Battery cable | |
| 14 | 4***0 | Clamp | |
| 15 | 4***2 | Screw | |
| 16 | 4***9 | Rubber cloth | |
| 18 | 4***2 | Hex. screw | |
| 19 | 4***6 | Hex. screw | |
| 21 | 4***1 | Lock nut | |
| 22 | 4***3 | Hex. screw | |
| 23 | 4***1 | Hex. screw | |
| 24 | 4***4 | Screw | |
| 25 | 4***9 | Washer | |
| 26 | 4***3 | Hexagon lock nut | |
| 27 | 4***5 | Hex. nut | |
| 29 | 4***4 | Spacer sleeve | |
| 30 | 4***8 | Steel plain washer | |
| 31 | 4***4 | Hex. nut | |
| 32 | 4***1 | Washer | |
| 33 | 4***3 | Screw | |
| 34 | 4***8 | Threaded stud | |
| 35 | 4***6 | Steel plain washer |
