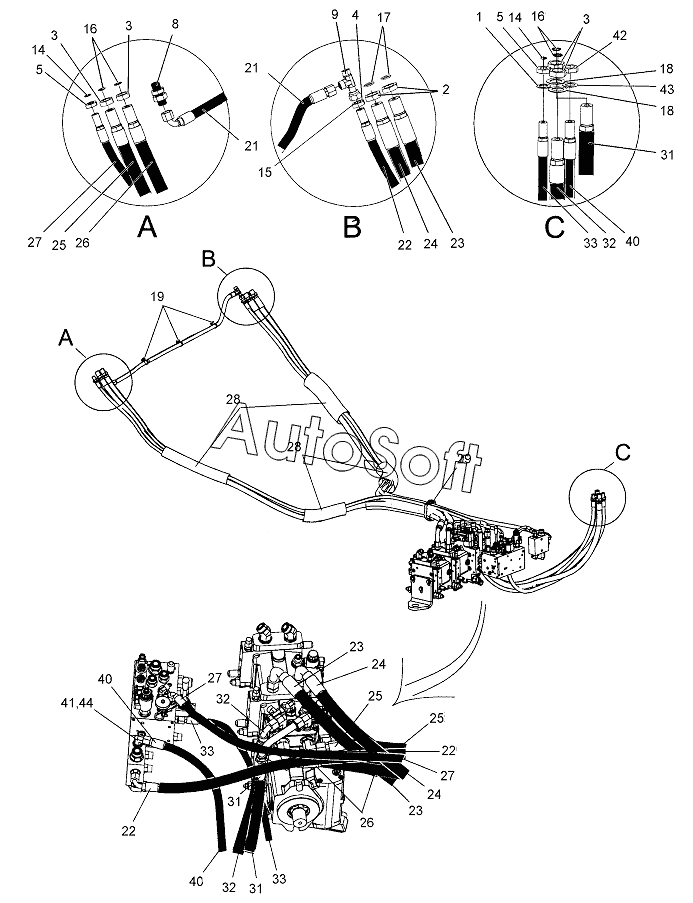

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200 (2014). Hydraulic hoses, frame
23
23
23
44
43
42
41
40
40
40
33
33
33
32
32
32
31
31
31
29
28
28
27
27
27
26
26
25
25
25
24
24
24
1
22
22
22
21
21
19
18
18
17
16
16
15
14
14
9
8
5
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Lock washer | |
| 2 | 4***4 | Nut | |
| 3 | 4***3 | Nut | |
| 4 | 4***2 | Nut | |
| 5 | 4***1 | Nut | |
| 8 | 4***4 | Bulkhead union | |
| 9 | 4***8 | Adapter | |
| 14 | 4***2 | O-ring | |
| 15 | 4***8 | O-ring | |
| 16 | 4***9 | O-ring | |
| 17 | 4***0 | O-ring | |
| 18 | 4***0 | Serrated lock washer | |
| 19 | 4***2 | Cable tie | |
| 21 | 4***4 | Hydraulic hose | |
| 22 | 4***5 | Hydraulic hose | |
| 23 | 4***6 | Hydraulic hose | |
| 24 | 4***7 | Hydraulic hose | |
| 25 | 4***8 | Hydraulic hose | |
| 26 | 4***9 | Hydraulic hose | |
| 27 | 4***0 | Hydraulic hose | |
| 28 | 4***0 | Hose guard | |
| 29 | 4***3 | Strap | |
| 31 | 4***1 | Hydraulic hose | |
| 32 | 4***2 | Hydraulic hose | |
| 33 | 4***3 | Hydraulic hose | |
| 40 | 4***5 | Hydraulic hose | |
| 41 | 4***1 | Elbow 90 orfs | |
| 42 | 4***2 | Nut | |
| 43 | 4***1 | Serrated lock washer | |
| 44 | 4***2 | Steel plug threaded |
