Каталог запасных частей к технике: DYNAPAC Dynapac CC142 (2009). Structure From 602X3055 DEUTZ, F3L
44
31
32
32
33
33
34
34
34
34
34
34
35
35
36
36
37
37
38
38
39
40
41
42
42
43
30
45
46
47
48
49
50
51
52
53
54
55
56
9
9
2
3
3
4
5
6
7
8
1
10
11
11
12
13
14
15
16
17
18
18
25
27
28
28
28
28
29
29
29
29
29
29
29

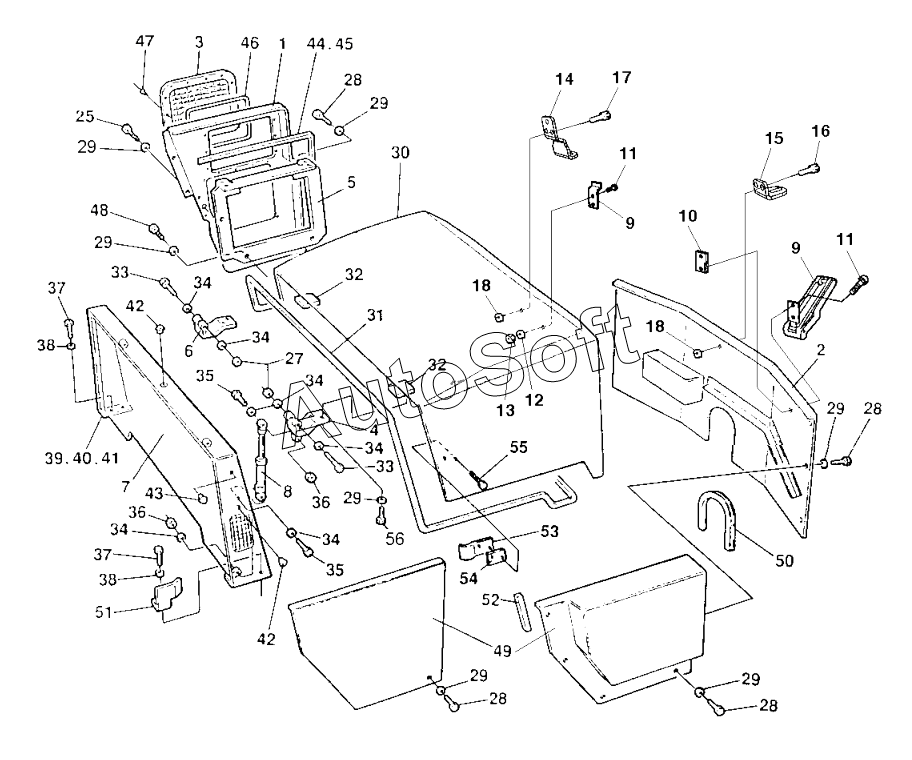

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4700373476 | 4***6 | Insulating washer | |
| 4700391119 | 4***9 | Noise reducing plate | |
| 4700391120 | 4***0 | Insulating material | |
| 4700391121 | 4***1 | Cover, cpl | |
| 4700792210 | 4***0 | Screw torx | |
| 4700904206 | 4***6 | Screw | |
| 1 | 4***7 | Cover | |
| 2 | 4***5 | Cover | |
| 3 | 4***7 | Grid | |
| 3 | 4***8 | Grid | |
| 4 | 4***6 | Hinge | |
| 5 | 4***5 | Cooler frame | |
| 6 | 4***0 | Hinge | |
| 7 | 4***8 | Hood frame | |
| 8 | 4***6 | Gas spring | |
| 9 | 4***6 | Latch | |
| 10 | 4***6 | Stop plate | |
| 11 | 4***2 | Hexagon socket head cap screw | |
| 12 | 4***8 | Steel plain washer | |
| 13 | 4***6 | Lock nut | |
| 14 | 4***1 | Lock plate | |
| 15 | 4***2 | Lock plate | |
| 16 | 4***4 | Blind rivet | |
| 17 | 4***0 | Blind rivet | |
| 18 | 4***8 | Steel plain washer | |
| 25 | 4***1 | Hex. screw | |
| 27 | 4***3 | Hexagon lock nut | |
| 28 | 4***3 | Hex. screw | |
| 29 | 4***0 | Washer | |
| 30 | 4***1 | Engine hood | |
| 31 | 4***6 | Edge trim | |
| 32 | 4***3 | Shim | |
| 33 | 4***9 | Screw | |
| 34 | 4***9 | Washer | |
| 35 | 4***7 | Screw | |
| 36 | 4***5 | Hex. nut | |
| 37 | 4***9 | Hex. screw | |
| 38 | 4***7 | Washer | |
| 39 | 4***4 | Shim | |
| 40 | 4***0 | Washer | |
| 41 | 4***1 | Washer | |
| 42 | 4***9 | Plug | |
| 43 | 4***4 | Plug | |
| 44 | 4***3 | Rubber strip | |
| 45 | 4***6 | Rubber strip | |
| 46 | 4***6 | Edge trim | |
| 47 | 4***8 | Blind rivet | |
| 48 | 4***7 | Hexagon head screw | |
| 49 | 4***4 | Cover | |
| 50 | 4***8 | Edge trim | |
| 51 | N***d | Not used on this model | |
| 52 | 4***6 | Edge trim | |
| 53 | 4***4 | Holder | |
| 54 | 4***5 | Spacer | |
| 55 | 4***6 | Screw | |
| 56 | 4***0 | Hex. screw |
